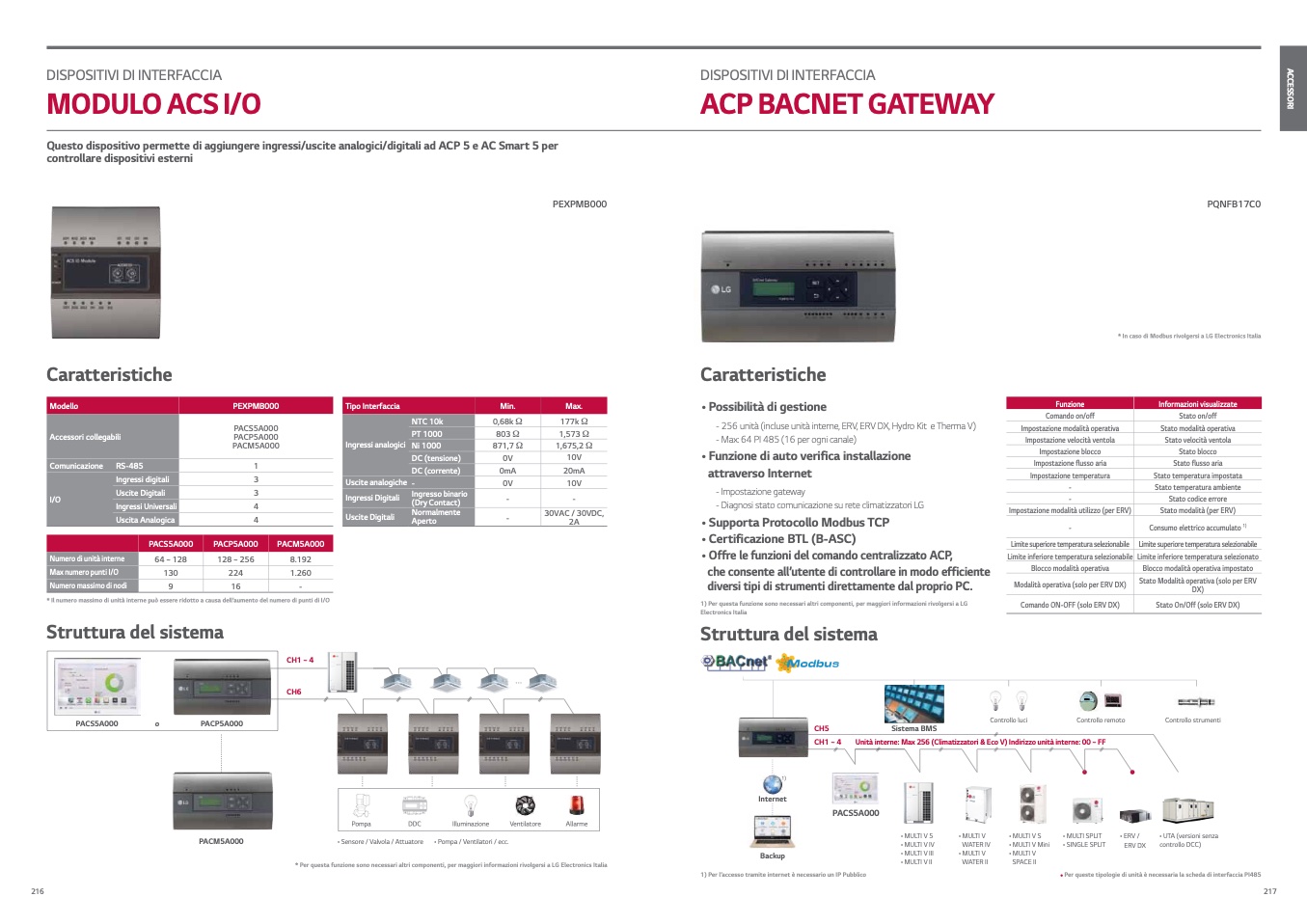

diSPoSiTivi di inTerFACCiA

MODULO ACS I/O

Questo dispositivo permette di aggiungere ingressi/uscite analogici/digitali ad ACP 5 e AC Smart 5 per

controllare dispositivi esterni

diSPoSiTivi di inTerFACCiA

ACP BACNET GATEWAY

PEXPMB000

PQNFB17C0

* In caso di Modbus rivolgersi a LG Electronics Italia

Caratteristiche

Caratteristiche

• Possibilità di gestione

- 256 unità (incluse unità interne, ERV, ERV DX, Hydro Kit e Therma V)

- Max: 64 PI 485 (16 per ogni canale)

• Funzione di auto verifica installazione

attraverso Internet

- Impostazione gateway

- Diagnosi stato comunicazione su rete climatizzatori LG

• Supporta Protocollo Modbus TCP

• Certificazione BTL (B-ASC)

• Offre le funzioni del comando centralizzato ACP,

che consente all’utente di controllare in modo efficiente

Funzione

Informazioni visualizzate

Comando on/off

Stato on/off

Impostazione modalità operativa

Stato modalità operativa

Impostazione velocità ventola

Stato velocità ventola

Impostazione blocco

Stato blocco

Impostazione flusso aria

Stato flusso aria

Impostazione temperatura

Stato temperatura impostata

-

Stato temperatura ambiente

-

Stato codice errore

Impostazione modalità utilizzo (per ERV)

Stato modalità (per ERV)

-

Consumo elettrico accumulato

1)

Limite superiore temperatura selezionabile

Limite superiore temperatura selezionabile

Limite inferiore temperatura selezionabile

Limite inferiore temperatura selezionato

Blocco modalità operativa

Blocco modalità operativa impostato

Modalità operativa (solo per ERV DX)

Stato Modalità operativa (solo per ERV

DX)

Comando ON-OFF (solo ERV DX)

Stato On/Off (solo ERV DX)

Modello

Accessori collegabili

PEXPMB000

PACS5A000

PACP5A000

PACM5A000

1

3

3

4

4

177k Ω

1,573 Ω

1,675,2 Ω

10V

20mA

10V

-

30VAC / 30VDC,

2A

Min.

Max.

Comunicazione

RS-485

Ingressi digitali

I/O

Uscite Digitali

Ingressi Universali

Uscita Analogica

8.192

1.260

-

diversi tipi di strumenti direttamente dal proprio PC.

1) Per questa funzione sono necessari altri componenti, per maggiori informazioni rivolgersi a LG

Electronics Italia

* Il numero massimo di unità interne può essere ridotto a causa dell’aumento del numero di punti di I/O

Struttura del sistema

PACM5A000

Struttura del sistema

CH1 ~ 4

CH6

CH5

CH1 ~ 4

Sistema BMS

Controllo luci

Controllo remoto

Controllo strumenti

• UTA (versioni senza

controllo DCC)

Unità interne: Max 256 (Climatizzatori & Eco V) Indirizzo unità interne: 00 ~ FF

1)

Internet

Backup

PACS5A000

• Sensore / Valvola / Attuatore

• Pompa / Ventilatori / ecc.

• MULTI V 5

• MULTI V IV

• MULTI V III

• MULTI V II

• MULTI V

WATER IV

• MULTI V

WATER II

• MULTI V S

• MULTI V Mini

• MULTI V

SPACe ii

• MULTI SPLIT

• SINGLE SPLIT

• ERV /

erv dX

* Per questa funzione sono necessari altri componenti, per maggiori informazioni rivolgersi a LG Electronics Italia

1) Per l’accesso tramite internet è necessario un IP Pubblico

Per queste tipologie di unità è necessaria la scheda di interfaccia PI485

216

217

Tipo Interfaccia

NTC 10k

0,68k Ω

PT 1000

803 Ω

Ingressi analogici

Ni 1000

871,7 Ω

DC (tensione)

0V

DC (corrente)

0mA

Uscite analogiche

-

Ingresso binario

(Dry Contact)

0V

Numero di unità interne

PACS5A000

PACP5A000

Ingressi Digitali

Uscite Digitali

Normalmente

Aperto

-

-

PACM5A000

64 ~ 128

128 ~ 256

Max numero punti I/O

130

224

Numero massimo di nodi

9

16

PACS5A000

o

PACP5A000

Pompa

ddC

Illuminazione

Ventilatore

Allarme

A

C

C

E

S

S

O

R

I
