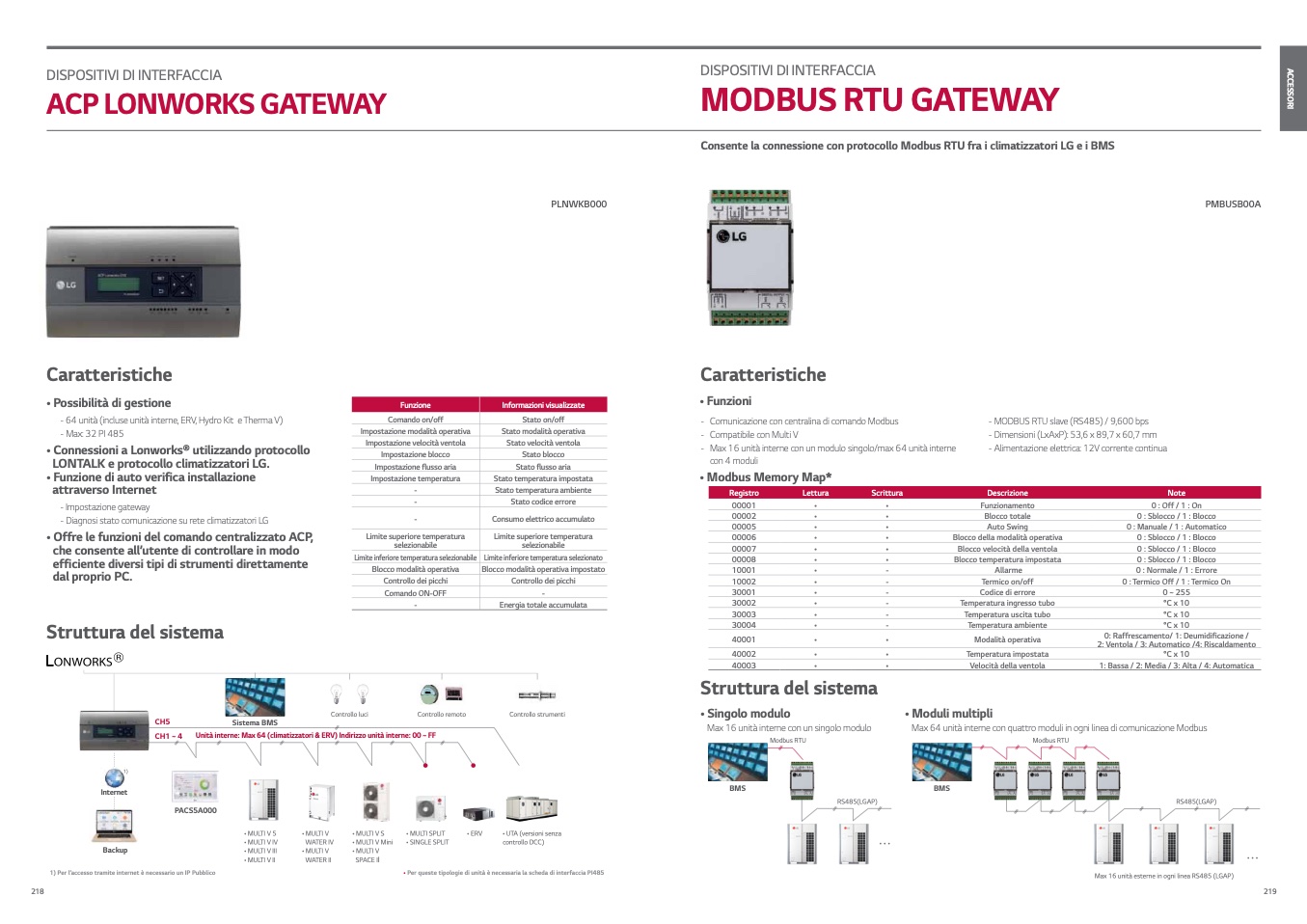

diSPoSiTivi di inTerFACCiA

ACP LONWORKS GATEWAY

diSPoSiTivi di inTerFACCiA

MODBUS RTU GATEWAY

Consente la connessione con protocollo Modbus RTU fra i climatizzatori LG e i BMS

PLNWKB000

PMBUSB00A

Caratteristiche

• Possibilità di gestione

- 64 unità (incluse unità interne, ERV, Hydro Kit e Therma V)

-Max:32PI485

• Connessioni a Lonworks® utilizzando protocollo

LONTALK e protocollo climatizzatori LG.

• Funzione di auto verifica installazione

attraverso Internet

- Impostazione gateway

- Diagnosi stato comunicazione su rete climatizzatori LG

• Offre le funzioni del comando centralizzato ACP,

che consente all’utente di controllare in modo

efficiente diversi tipi di strumenti direttamente

dal proprio PC.

Caratteristiche

• Funzioni

- ComunicazioneconcentralinadicomandoModbus

- CompatibileconMultiV

- Max16unitàinterneconunmodulosingolo/max64unitàinterne

con 4 moduli

• Modbus Memory Map*

00001

•

00002

•

00005

•

00006

•

00007

•

00008

•

10001

•

10002

•

30001

•

30002

•

30003

•

30004

•

40001

•

40002

•

40003

•

Struttura del sistema

• Singolo modulo

Max 16 unità interne con un singolo modulo

-MODBUSRTUslave(RS485)/9,600bps

-Dimensioni(LxAxP):53,6x89,7x60,7mm

-Alimentazioneelettrica:12Vcorrentecontinua

Funzione

Informazioni visualizzate

Comando on/off

Stato on/off

Impostazione modalità operativa

Stato modalità operativa

Impostazione velocità ventola

Stato velocità ventola

Impostazione blocco

Stato blocco

Impostazione flusso aria

Stato flusso aria

Impostazione temperatura

Stato temperatura impostata

-

Stato temperatura ambiente

-

Stato codice errore

-

Consumo elettrico accumulato

Limite superiore temperatura

selezionabile

Limite superiore temperatura

selezionabile

Limite inferiore temperatura selezionabile

Limite inferiore temperatura selezionato

Registro

Lettura

Scrittura

Descrizione

Note

Blocco modalità operativa

Controllo dei picchi

Comando ON-OFF

-

Controllo remoto

Blocco modalità operativa impostato

Controllo dei picchi

-

Energia totale accumulata

•

•

•

•

•

•

-

-

-

-

-

-

•

•

•

Funzionamento

Blocco totale

Auto Swing

Blocco della modalità operativa

Blocco velocità della ventola

Blocco temperatura impostata

Allarme

Termico on/off

Codice di errore

Temperatura ingresso tubo

Temperatura uscita tubo

Temperatura ambiente

Modalità operativa

Temperatura impostata

Velocità della ventola

• Moduli multipli

0 : Off / 1 : On

0 : Sblocco / 1 : Blocco

0 : Manuale / 1 : Automatico

0 : Sblocco / 1 : Blocco

0 : Sblocco / 1 : Blocco

0 : Sblocco / 1 : Blocco

0 : Normale / 1 : Errore

0 : Termico Off / 1 : Termico On

0 ~ 255

°C x 10

°C x 10

°C x 10

0: Raffrescamento/ 1: Deumidificazione /

2: Ventola / 3: Automatico /4: Riscaldamento

°C x 10

1: Bassa / 2: Media / 3: Alta / 4: Automatica

Struttura del sistema

CH5

CH1 ~ 4

Sistema BMS

Controllo luci

Controllo strumenti

• UTA (versioni senza

controllo DCC)

Unità interne: Max 64 (climatizzatori & ERV) Indirizzo unità interne: 00 ~ FF

Max 64 unità interne con quattro moduli in ogni linea di comunicazione Modbus

Modbus RTU

Modbus RTU

1)

Internet

Backup

BMS

BMS

PACS5A000

RS485(LGAP)

RS485(LGAP)

• MULTI V 5

• MULTI V IV

• MULTI V III

• MULTI V II

• MULTI V

WATER IV

• MULTI V

WATER II

• MULTI V S

• MULTI V Mini

• MULTI V

SPACe ii

• MULTI SPLIT

• SINGLE SPLIT

• ERV

218

219

1) Per l’accesso tramite internet è necessario un IP Pubblico

• Per queste tipologie di unità è necessaria la scheda di interfaccia PI485

Max 16 unità esterne in ogni linea RS485 (LGAP)

A

C

C

E

S

S
