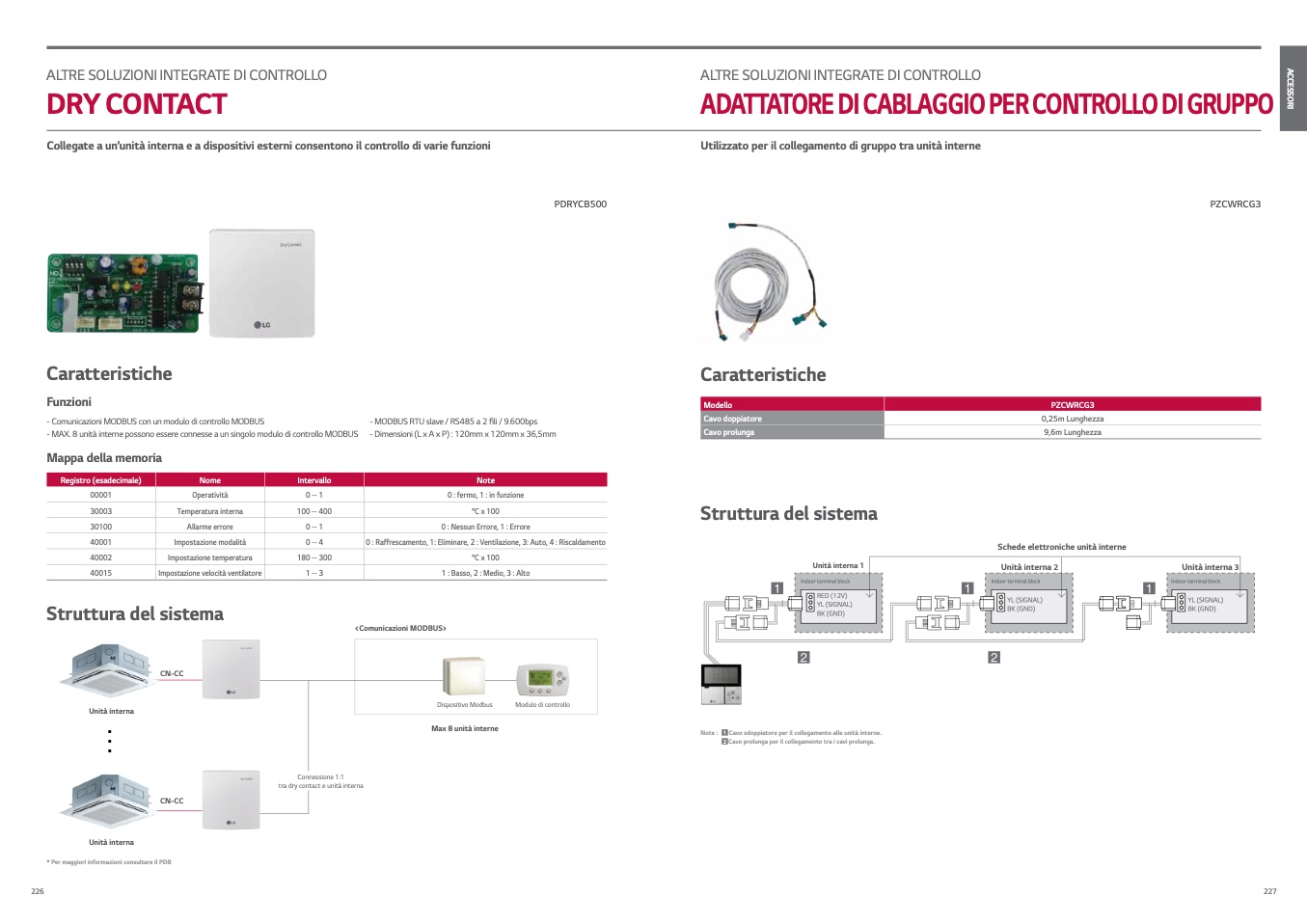

AlTre SolUzioni inTeGrATe di ConTrollo

DRY CONTACT

Collegate a un’unità interna e a dispositivi esterni consentono il controllo di varie funzioni

AlTre SolUzioni inTeGrATe di ConTrollo

ADATTATOREDICABLAGGIOPERCONTROLLODIGRUPPO

PDRYCB500

PZCWRCG3

Utilizzato per il collegamento di gruppo tra unità interne

Caratteristiche

Funzioni

- Comunicazioni MODBUS con un modulo di controllo MODBUS

- MAX. 8 unità interne possono essere connesse a un singolo modulo di controllo MODBUS

Mappa della memoria

00001

30003

30100

40001

40002

40015

Struttura del sistema

CN-CC

CN-CC

Caratteristiche

Struttura del sistema

0,25m Lunghezza

9,6m Lunghezza

Schede elettroniche unità interne

Unità interna 2

Modello

PZCWRCG3

- MODBUS RTU slave / RS485 a 2 fili / 9.600bps

- Dimensioni (L x A x P) : 120mm x 120mm x 36,5mm

0 : fermo, 1 : in funzione

°C x 100

0 : Nessun Errore, 1 : Errore

0 : Raffrescamento, 1: Eliminare, 2 : Ventilazione, 3: Auto, 4 : Riscaldamento

°C x 100

1 : Basso, 2 : Medio, 3 : Alto

<Comunicazioni MODBUS>

Max 8 unità interne

Unità interna 1

Unità interna 3

Indoor terminal block

RED (12V)

YL (SIGNAL)

BK (GND)

Unità interna

Unità interna

Note :

1 Cavo sdoppiatore per il collegamento alle unità interne.

2 Cavo prolunga per il collegamento tra i cavi prolunga.

226

227

* Per maggiori informazioni consultare il PDB

Cavo doppiatore

Cavo prolunga

Registro (esadecimale)

Nome

Intervallo

Note

Operatività

0 ··· 1

Temperatura interna

100 ··· 400

Allarme errore

0 ··· 1

Impostazione modalità

0 ··· 4

Impostazione temperatura

180 ··· 300

Impostazione velocità ventilatore

1 ··· 3

Indoor terminal block

YL (SIGNAL)

BK (GND)

Indoor terminal block

YL (SIGNAL)

BK (GND)

Dispositivo Modbus

Modulo di controllo

Connessione 1:1

tra dry contact e unità interna
