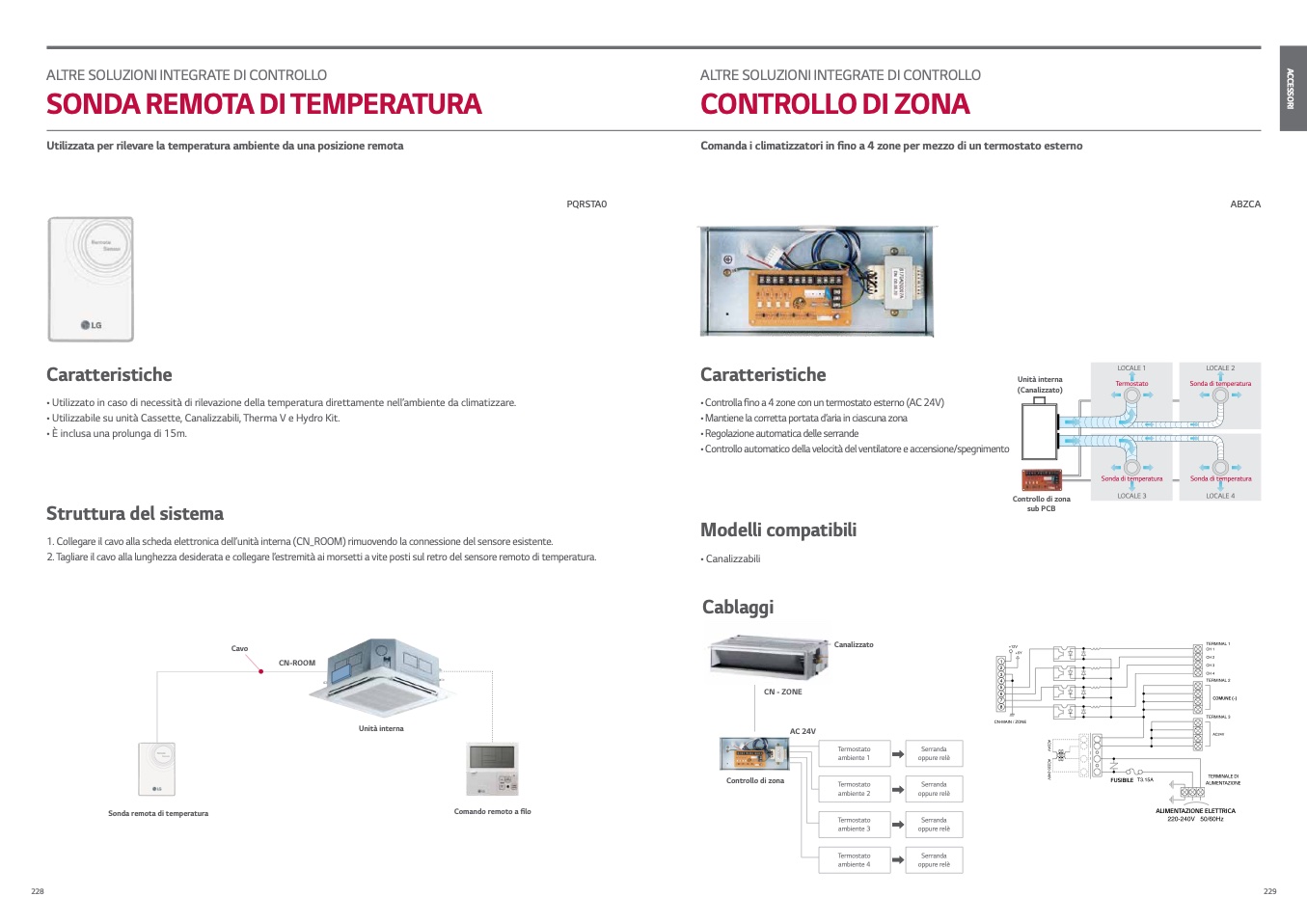

AlTre SolUzioni inTeGrATe di ConTrollo

SONDA REMOTA DI TEMPERATURA

Utilizzata per rilevare la temperatura ambiente da una posizione remota

AlTre SolUzioni inTeGrATe di ConTrollo

CONTROLLO DI ZONA

Comanda i climatizzatori in fino a 4 zone per mezzo di un termostato esterno

PQRSTA0

ABZCA

Caratteristiche

• Utilizzato in caso di necessità di rilevazione della temperatura direttamente nell’ambiente da climatizzare.

• Utilizzabile su unità Cassette, Canalizzabili, Therma V e Hydro Kit.

• È inclusa una prolunga di 15m.

Struttura del sistema

Caratteristiche

• Controlla fino a 4 zone con un termostato esterno (AC 24V)

• Mantiene la corretta portata d’aria in ciascuna zona

• Regolazione automatica delle serrande

• Controllo automatico della velocità del ventilatore e accensione/spegnimento

Unità interna

(Canalizzato)

Controllo di zona

sub PCB

loCAle 1

Termostato

loCAle 2

Sonda di temperatura

Sonda di temperatura

loCAle 3

Sonda di temperatura

loCAle 4

1. Collegare il cavo alla scheda elettronica dell’unit

à interna (CN_ROOM) rimuovendo la connessione del sensore esistente.

2. Tagliare il cavo alla lunghezza desiderata e collegare l’estremità ai morsetti a vite posti sul retro del sensore remoto di temperatura.

Modelli compatibili

Cavo

CN-ROOM

• Canalizzabili

Cablaggi

CN - ZONE

AC 24V

Controllo di zona

Canalizzato

1

2

3

4

5

6

7

8

COMUNE (-)

ALIMENTAZIONE ELETTRICA

Unità interna

Termostato

ambiente 1

Serranda

oppure relè

FUSIBILE

TERMINALE DI

ALIMENTAZIONE

Termostato

ambiente 2

Serranda

oppure relè

Sonda remota di temperatura

Comando remoto a filo

Termostato

ambiente 3

Serranda

oppure relè

Termostato

ambiente 4

Serranda

oppure relè
