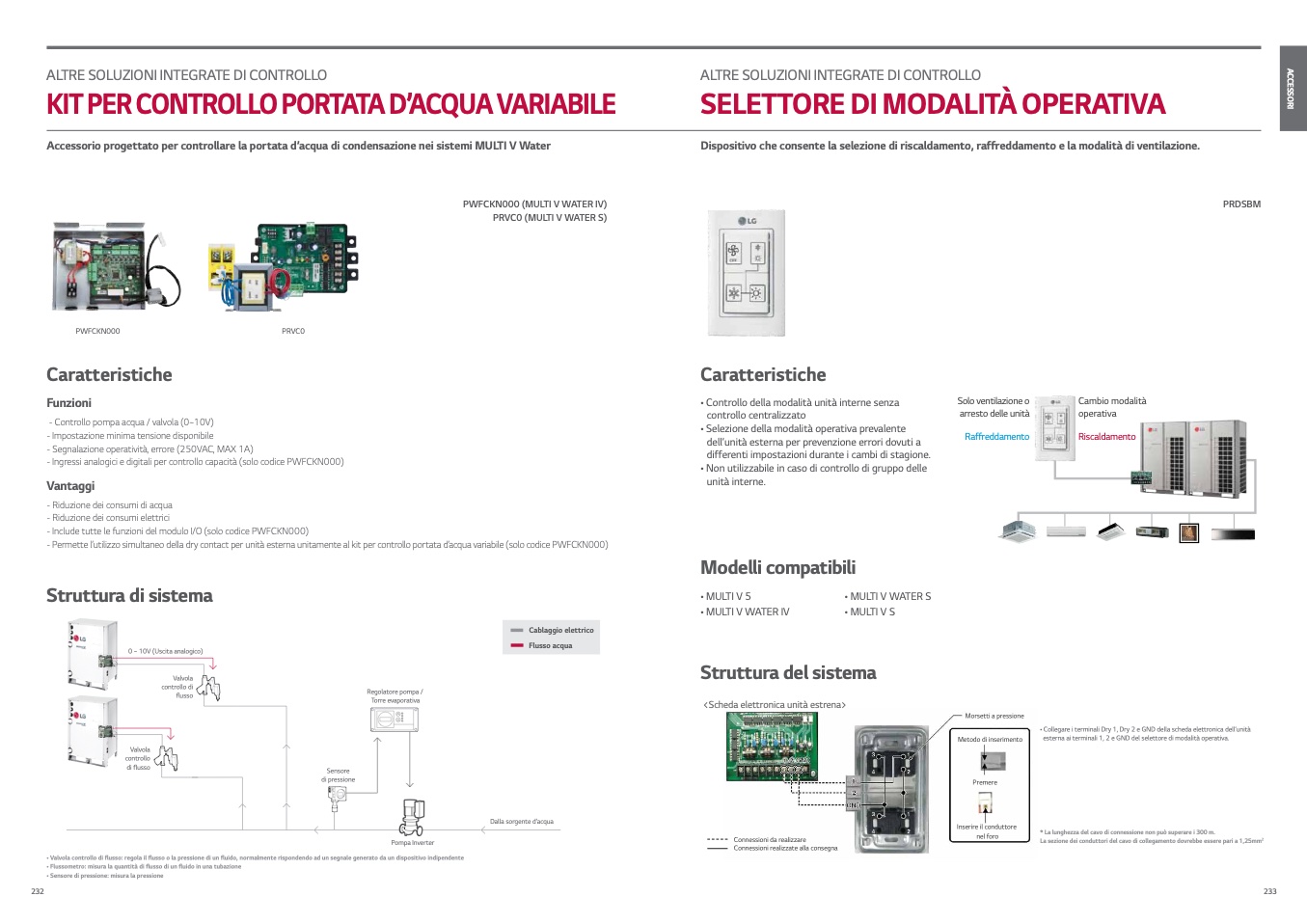

AlTre SolUzioni inTeGrATe di ConTrollo

KIT PER CONTROLLO PORTATA D’ACQUA VARIABILE

Accessorio progettato per controllare la portata d’acqua di condensazione nei sistemi MULTI V Water

AlTre SolUzioni inTeGrATe di ConTrollo

SELETTORE DI MODALITà OPERATIVA

Dispositivo che consente la selezione di riscaldamento, raffreddamento e la modalità di ventilazione.

PWFCKN000 (MULTI V WATER IV)

PRVC0 (MULTI V WATER S)

PRDSBM

PWFCKN000

Caratteristiche

Funzioni

PRVC0

Caratteristiche

• Controllo della modalità unità interne senza

controllo centralizzato

• Selezione della modalità operativa prevalente

dell’unità esterna per prevenzione errori dovuti a

differenti impostazioni durante i cambi di stagione.

• Non utilizzabile in caso di controllo di gruppo delle

unità interne.

Modelli compatibili

• MULTI V 5

• MULTI V WATER S

• MULTI V WATER IV

• MULTI V S

Struttura del sistema

<Scheda elettronica unità estrena>

<Scheda elettronica unità estrena>

Connessioni da realizzare

Connessioni realizzate alla consegna

Connessioni da realizzare

Connessioni realizzate alla consegna

Solo ventilazione o

Cambio modalità

Solo ventilazione o

Cambio modalità

arresto delle unità

operativa

- Controllo pompa acqua / valvola (0~10V)

- Impostazione minima tensione disponibile

- Segnalazione operatività, errore (250VAC, MAX 1A)

- Ingressi analogici e digitali per controllo capacità (solo codice PWFCKN000)

Vantaggi

arresto delle unità

operativa

Raffreddamento

Riscaldamento

Raffreddamento

Riscaldamento

- Riduzione dei consumi di acqua

- Riduzione dei consumi elettrici

- Include tutte le funzioni del modulo I/O (solo codice PWFCKN000)

- Permette l’utilizzo simultaneo della dry contact per unità esterna unitamente al kit per controllo portata d’acqua variabile (solo codice PWFCKN000)

Struttura di sistema

0 ~ 10V (Uscita analogico)

Valvola

controllo di

flusso

Valvola

controllo

di flusso

Regolatore pompa /

Torre evaporativa

Morsetti a pressione

Morsetti a pressio• nCeollegare i terminali Dry 1, Dry 2 e GND della scheda elettronica dell’unità

Metodo di inserimento

esterna ai terminali 1, 2 e GND del selettore di modalità operativa.

Metodo di inserimento

Sensore

di pressione

Premere

Premere

Inserire il conduttore

nel foro

Dalla sorgente d’acqua

Cablaggio elettrico

Flusso acqua

232

233

• Valvola controllo di flusso: regola il flusso o la pressione di un fluido, normalmente rispondendo ad un segnale generato da un dispositivo indipendente

• Flussometro: misura la quantità di flusso di un fluido in una tubazione

• Sensore di pressione: misura la pressione

Inserire il conduttore

nel foro

Pompa inverter

* La lunghezza del cavo di connessione non può superare i 300 m.

La sezione dei conduttori del cavo di collegamento dovrebbe essere pari a 1,25mm
