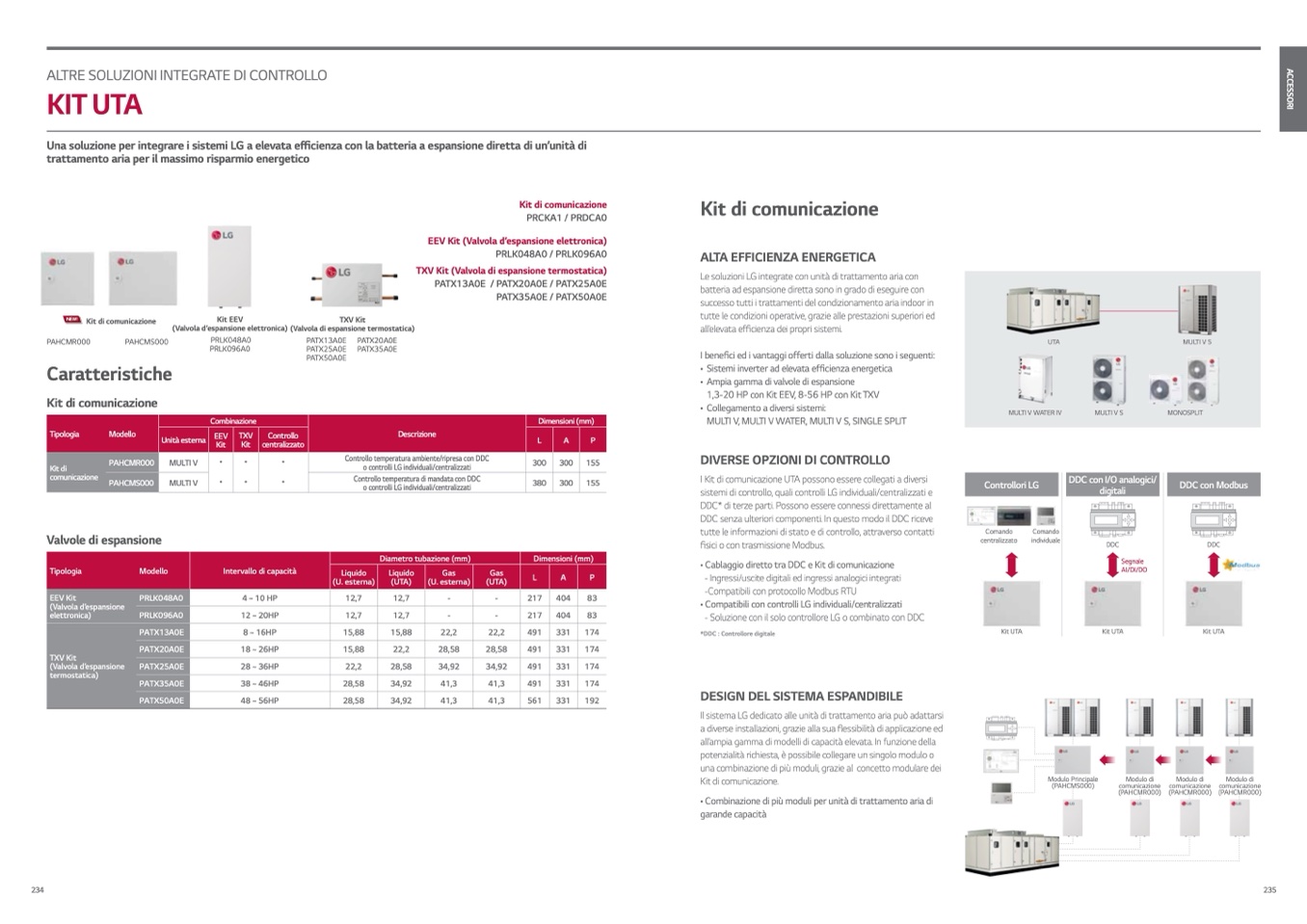

AlTre SolUzioni inTeGrATe di ConTrollo
KIT UTA
Una soluzione per integrare i sistemi LG a elevata efficienza con la batteria a espansione diretta di un’unità di
trattamento aria per il massimo risparmio energetico
Kit di comunicazione
PRCKA1 / PRDCA0
EEV Kit (Valvola d’espansione elettronica)
PRLK048A0 / PRLK096A0
TXV Kit (Valvola di espansione termostatica)
PATX13A0E / PATX20A0E / PATX25A0E
PATX35A0E / PATX50A0E
Kit di comunicazione
ALTA EFFICIENZA ENERGETICA
Le soluzioni LG integrate con unità di trattamento aria con
batteria ad espansione diretta sono in grado di eseguire con
successo tutti i trattamenti del condizionamento aria indoor in
tutte le condizioni operative, grazie alle prestazioni superiori ed
all’elevata efficienza dei propri sistemi.
I benefici ed i vantaggi offerti dalla soluzione sono i seguenti:
• Sistemi inverter ad elevata efficienza energetica
• Ampia gamma di valvole di espansione
1,3-20 HP con Kit EEV, 8-56 HP con Kit TXV
• Collegamento a diversi sistemi:
MULTI V, MULTI V WATER, MULTI V S, SINGLE SPLIT
DIVERSE OPZIONI DI CONTROLLO
I Kit di comunicazione UTA possono essere collegati a diversi
sistemi di controllo, quali controlli LG individuali/centralizzati e
DDC* di terze parti. Possono essere connessi direttamente al
DDC senza ulteriori componenti. In questo modo il DDC riceve
tutte le informazioni di stato e di controllo, attraverso contatti
fisici o con trasmissione Modbus.
• Cablaggio diretto tra DDC e Kit di comunicazione
- Ingressi/uscite digitali ed ingressi analogici integrati
-Compatibili con protocollo Modbus RTU
• Compatibili con controlli LG individuali/centralizzati
- Soluzione con il solo controllore LG o combinato con DDC
*DDC : Controllore digitale
DESIGN DEL SISTEMA ESPANDIBILE
Il sistema LG dedicato alle unità di trattamento aria può adattarsi
a diverse installazioni, grazie alla sua flessibilità di applicazione ed
all’ampia gamma di modelli di capacità elevata. In funzione della
potenzialità richiesta, è possibile collegare un singolo modulo o
una combinazione di più moduli, grazie al concetto modulare dei
Kit di comunicazione.
• Combinazione di più moduli per unità di trattamento aria di
garande capacità
Kit EEV
(Valvola d’espansione elettronica) (Valvola di espansione termostatica)
Kit di comunicazione
TXV Kit
PAHCMR000
PAHCMS000
PRLK048A0
PRLK096A0
PATX13A0E PATX20A0E
PATX25A0E PATX35A0E
PATX50A0E
Caratteristiche
Kit di comunicazione
Valvole di espansione
155
155
83
83
174
174
174
174
192
Comando
centralizzato
Kit UTA
Comando
individuale
ddC
ddC
Kit UTA
Combinazione
UTA
MULTI V 5
MULTI V WATER IV
MULTI V S
MONOSPLIT
Dimensioni (mm)
Tipologia
Modello
Unità esterna
EEV
Kit
TXV
Kit
Controllo
centralizzato
Descrizione
L
A
P
Kit di
comunicazione
PAHCMR000
MULTI V
•
•
•
•
•
•
Controllo temperatura ambiente/ripresa con DDC
o controlli LG individuali/centralizzati
300
300
Controllori LG
PAHCMS000
MULTI V
Controllo temperatura di mandata con DDC
o controlli LG individuali/centralizzati
380
300
DDC con I/O analogici/
digitali
DDC con Modbus
Tipologia
Modello
PRLK048A0
PRLK096A0
Intervallo di capacità
4 ~ 10 HP
12 ~ 20HP
Liquido
(U. esterna)
Diametro tubazione (mm)
Liquido
(UTA)
Gas
(U. esterna)
Gas
(UTA)
-
Dimensioni (mm)
L
A
P
EEV Kit
(Valvola d’espansione
elettronica)
12,7
12,7
-
217
404
12,7
12,7
-
-
217
404
PATX13A0E
8 ~ 16HP
15,88
15,88
22,2
22,2
491
331
TXV Kit
(Valvola d’espansione
termostatica)
PATX20A0E
18 ~ 26HP
15,88
22,2
28,58
28,58
491
331
PATX25A0E
28 ~ 36HP
22,2
28,58
34,92
34,92
491
331
PATX35A0E
38 ~ 46HP
28,58
34,92
41,3
41,3
491
331
PATX50A0E
48 ~ 56HP
28,58
34,92
41,3
41,3
561
331
Segnale
AI/DI/DO
Kit UTA
Modulo di
comunicazione
(PAHCMR000)
Modulo di
comunicazione
(PAHCMR000)
Modulo Principale
(PAHCMS000)
Modulo di
comunicazione
(PAHCMR000)
234
235
A
C
C
E
S
S
O
R
I
