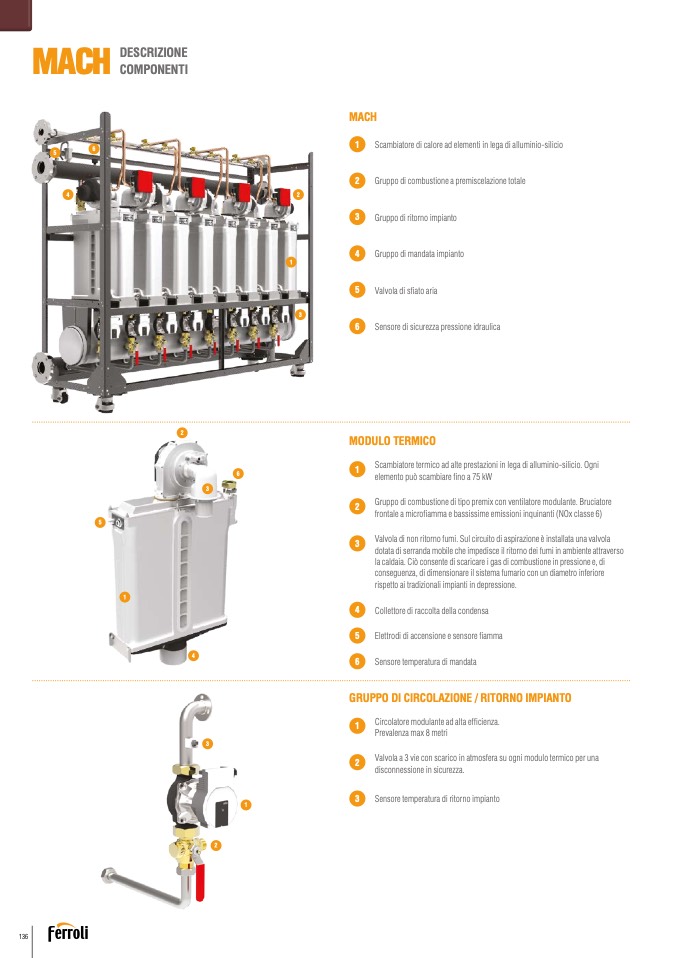

MACH

DESCRIZIONE

COMPONENTI

6

4

2

MACH

1

Scambiatore di calore ad elementi in lega di alluminio-silicio

2

Gruppo di combustione a premiscelazione totale

3

Gruppo di ritorno impianto

4

Gruppo di mandata impianto

5

Valvola di sfiato aria

6

Sensore di sicurezza pressione idraulica

MODULO TERMICO

Scambiatore termico ad alte prestazioni in lega di alluminio-silicio. Ogni

elemento può scambiare fino a 75 kW

Gruppo di combustione di tipo premix con ventilatore modulante. Bruciatore

frontale a microfiamma e bassissime emissioni inquinanti (NOx classe 6)

Valvola di non ritorno fumi. Sul circuito di aspirazione è installata una valvola

dotata di serranda mobile che impedisce il ritorno dei fumi in ambiente attraverso

la caldaia. Ciò consente di scaricare i gas di combustione in pressione e, di

conseguenza, di dimensionare il sistema fumario con un diametro inferiore

rispetto ai tradizionali impianti in depressione.

4

Collettore di raccolta della condensa

5

Elettrodi di accensione e sensore fiamma

6

Sensore temperatura di mandata

GRUPPO DI CIRCOLAZIONE / RITORNO IMPIANTO

5

1

4

3

2

Circolatore modulante ad alta efficienza.

Prevalenza max 8 metri

1

3

2

5

6

3

1

2

3

1

1

2

3

Sensore temperatura di ritorno impianto

Valvola a 3 vie con scarico in atmosfera su ogni modulo termico per una

disconnessione in sicurezza.

136
