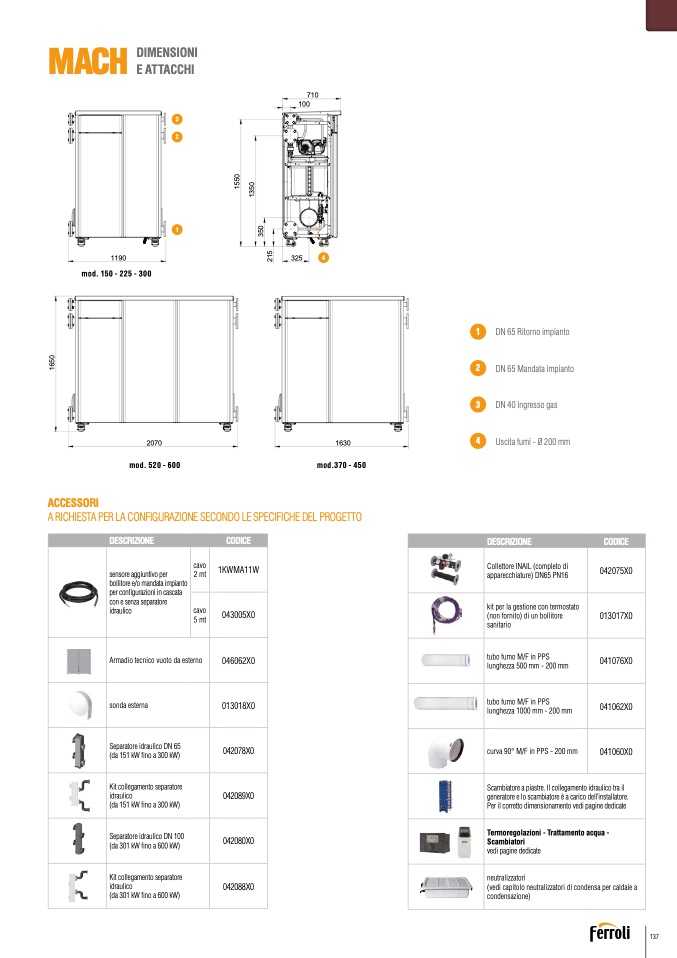

MACH

DIMENSIONI

E ATTACCHI

0

5

6

1

1

2

3

4

DN 65 Ritorno impianto

DN 65 Mandata impianto

DN 40 Ingresso gas

Uscita fumi - Ø 200 mm

DESCRIZIONE

Collettore INAIL (completo di

apparecchiature) DN65 PN16

kit per la gestione con termostato

(non fornito) di un bollitore

sanitario

tubo fumo M/F in PPS

lunghezza 500 mm - 200 mm

tubo fumo M/F in PPS

lunghezza 1000 mm - 200 mm

curva 90° M/F in PPS - 200 mm

1190

mod. 150 - 225 - 300

325

4

2070

1630

mod.370 - 450

mod. 520 - 600

3

2

710

100

0

5

1

0

5

3

1

0

5

3

5

1

2

1

ACCESSORI

A RICHIESTA PER LA CONFIGURAZIONE SECONDO LE SPECIFICHE DEL PROGETTO

DESCRIZIONE

cavo

sensore aggiuntivo per

2 mt

bollitore e/o mandata impianto

per configurazioni in cascata

con e senza separatore

idraulico

cavo

5 mt

Armadio tecnico vuoto da esterno

sonda esterna

Separatore idraulico DN 65

(da151kWfinoa300kW)

CODICE

1KWMA11W

043005X0

046062X0

013018X0

042078X0

CODICE

042075X0

013017X0

041076X0

041062X0

041060X0

Kit collegamento separatore

idraulico

042089X0

(da151kWfinoa300kW)

Scambiatore a piastre. Il collegamento idraulico tra il

generatore e lo scambiatore è a carico dell’installatore.

Per il corretto dimensionamento vedi pagine dedicate

Termoregolazioni - Trattamento acqua -

Scambiatori

vedi pagine dedicate

neutralizzatori

(vedi capitolo neutralizzatori di condensa per caldaie a

condensazione)

Separatore idraulico DN 100

(da301kWfinoa600kW)

042080X0

Kit collegamento separatore

idraulico

042088X0

(da301kWfinoa600kW)
