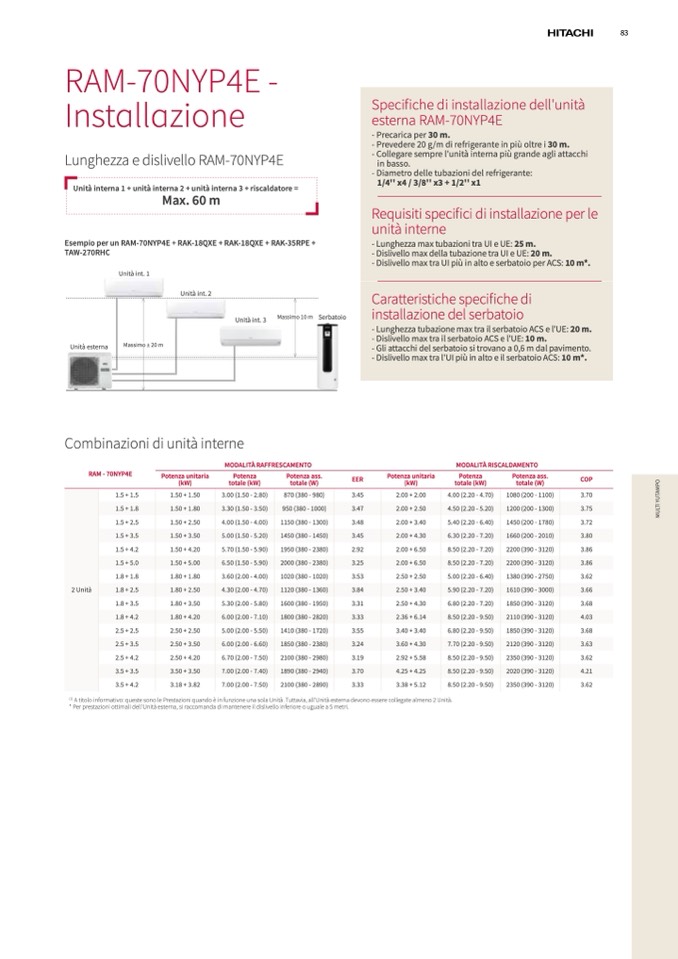

RAM-70NYP4E -
Installazione
Lunghezza e dislivello RAM-70NYP4E
Esempio per un RAM-70NYP4E + RAK-18QXE + RAK-18QXE + RAK-35RPE +
TAW-270RHC
Unità interna 1 + unità interna 2 + unità interna 3 + riscaldatore =
Max. 60 m
Unità int. 2
83
Specifiche di installazione dell'unità
esterna RAM-70NYP4E
- Precarica per 30 m.
- Prevedere 20 g/m di refrigerante in più oltre i 30 m.
- Collegare sempre l'unità interna più grande agli attacchi
in basso.
- Diametro delle tubazioni del refrigerante:
1/4'' x4 / 3/8'' x3 + 1/2'' x1
Requisiti specifici di installazione per le
unità interne
- Lunghezza max tubazioni tra UI e UE: 25 m.
- Dislivello max della tubazione tra UI e UE: 20 m.
- Dislivello max tra UI più in alto e serbatoio per ACS: 10 m*.
Caratteristiche specifiche di
installazione del serbatoio
- Lunghezza tubazione max tra il serbatoio ACS e l'UE: 20 m.
- Dislivello max tra il serbatoio ACS e l'UE: 10 m.
- Gli attacchi del serbatoio si trovano a 0,6 m dal pavimento.
- Dislivello max tra l'UI più in alto e il serbatoio ACS: 10 m*.
Unità int. 1
Massim o ± 20 m
Unità int. 3
o 10 m
Serbatoio
Massim
Unità esterna
Combinazioni di unità interne
RAM - 70NYP4E
1.5 + 1.5
1.5 + 2.5
1.5 + 4.2
1.8 + 1.8
1.8 + 3.5
2.5 + 2.5
2.5 + 4.2
3.5 + 4.2
Potenza unitaria
(kW)
1.50 + 1.50
1.50 + 2.50
1.50 + 4.20
1.80 + 1.80
1.80 + 3.50
2.50 + 2.50
2.50 + 4.20
3.18 + 3.82
Potenza
totale (kW)
3.00 (1.50 - 2.80)
4.00 (1.50 - 4.00)
5.70 (1.50 - 5.90)
3.60 (2.00 - 4.00)
5.30 (2.00 - 5.80)
5.00 (2.00 - 5.50)
6.70 (2.00 - 7.50)
7.00 (2.00 - 7.50)
Potenza ass.
EER
totale (W)
870 (380 - 980)
3.45
1150 (380 - 1300)
3.48
1950 (380 - 2380)
2.92
1020 (380 - 1020)
3.53
1600 (380 - 1950)
3.31
1410 (380 - 1720)
3.55
2100 (380 - 2980)
3.19
2100 (380 - 2890)
3.33
Potenza unitaria
(kW)
2.00 + 2.00
2.00 + 3.40
2.00 + 6.50
2.50 + 2.50
2.50 + 4.30
3.40 + 3.40
2.92 + 5.58
3.38 + 5.12
Potenza
totale (kW)
4.00 (2.20 - 4.70)
5.40 (2.20 - 6.40)
8.50 (2.20 - 7.20)
5.00 (2.20 - 6.40)
6.80 (2.20 - 7.20)
6.80 (2.20 - 9.50)
8.50 (2.20 - 9.50)
8.50 (2.20 - 9.50)
Potenza ass.
COP
totale (W)
1080 (200 - 1100)
3.70
1450 (200 - 1780)
3.72
2200 (390 - 3120)
3.86
1380 (390 - 2750)
3.62
1850 (390 - 3120)
3.68
1850 (390 - 3120)
3.68
2350 (390 - 3120)
3.62
2350 (390 - 3120)
3.62
MODALITÀ RAFFRESCAMENTO
MODALITÀ RISCALDAMENTO
1.5 + 1.8
1.50 + 1.80
3.30 (1.50 - 3.50)
950 (380 - 1000)
3.47
2.00 + 2.50
4.50 (2.20 - 5.20)
1200 (200 - 1300)
3.75
1.5 + 3.5
1.50 + 3.50
5.00 (1.50 - 5.20)
1450 (380 - 1450)
3.45
2.00 + 4.30
6.30 (2.20 - 7.20)
1660 (200 - 2010)
3.80
1.5 + 5.0
1.50 + 5.00
6.50 (1.50 - 5.90)
2000 (380 - 2380)
3.25
2.00 + 6.50
8.50 (2.20 - 7.20)
2200 (390 - 3120)
3.86
1.8 + 2.5
1.80 + 2.50
4.30 (2.00 - 4.70)
1120 (380 - 1360)
3.84
2.50 + 3.40
5.90 (2.20 - 7.20)
1610 (390 - 3000)
3.66
2 Unità
1.8 + 4.2
1.80 + 4.20
6.00 (2.00 - 7.10)
1800 (380 - 2820)
3.33
2.36 + 6.14
8.50 (2.20 - 9.50)
2110 (390 - 3120)
4.03
2.5 + 3.5
2.50 + 3.50
6.00 (2.00 - 6.60)
1850 (380 - 2380)
3.24
3.60 + 4.30
7.70 (2.20 - 9.50)
2120 (390 - 3120)
3.63
3.5 + 3.5
3.50 + 3.50
7.00 (2.00 - 7.40)
1890 (380 - 2940)
3.70
4.25 + 4.25
8.50 (2.20 - 9.50)
2020 (390 - 3120)
4.21
(1)
A titolo informativo: queste sono le Prestazioni quando è in funzione una sola Unità. Tuttavia, all'Unità
* Per prestazioni ottimali dell'Unità esterna, si raccomanda di mantenere il dislivello inferiore o uguale a
esterna devono essere collegate almeno 2 Unità.
5 metri.
