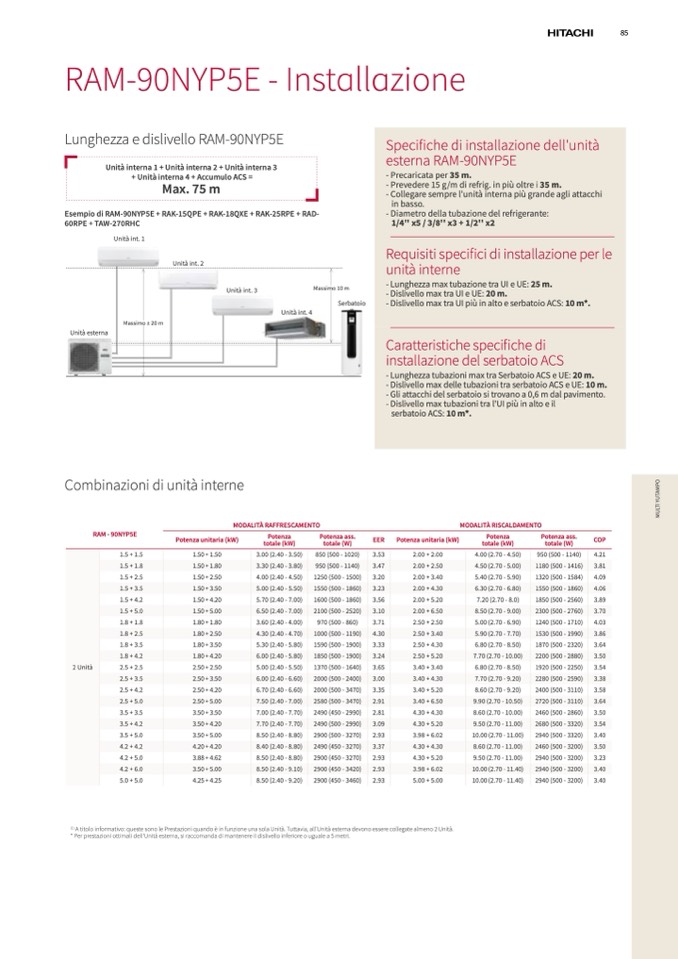

RAM-90NYP5E - Installazione

Lunghezza e dislivello RAM-90NYP5E

Esempio di RAM-90NYP5E + RAK-15QPE + RAK-18QXE + RAK-25RPE + RAD-

60RPE + TAW-270RHC

Unità int. 1

Unità esterna

Unità int. 2

Specifiche di installazione dell'unità

esterna RAM-90NYP5E

- Precaricata per 35 m.

- Prevedere 15 g/m di refrig. in più oltre i 35 m.

- Collegare sempre l'unità interna più grande agli attacchi

in basso.

- Diametro della tubazione del refrigerante:

1/4'' x5 / 3/8'' x3 + 1/2'' x2

Requisiti specifici di installazione per le

unità interne

- Lunghezza max tubazione tra UI e UE: 25 m.

- Dislivello max tra UI e UE: 20 m.

- Dislivello max tra UI più in alto e serbatoio ACS: 10 m*.

Caratteristiche specifiche di

installazione del serbatoio ACS

- Lunghezza tubazioni max tra Serbatoio ACS e UE: 20 m.

- Dislivello max delle tubazioni tra serbatoio ACS e UE: 10 m.

- Gli attacchi del serbatoio si trovano a 0,6 m dal pavimento.

- Dislivello max tubazioni tra l'UI più in alto e il

serbatoio ACS: 10 m*.

85

Unità interna 1 + Unità interna 2 + Unità interna 3

+ Unità interna 4 + Accumulo ACS =

Max. 75 m

Unità int. 3

o 10 m

Serbatoio

Massim

Unità int. 4

Massim o ± 20 m

Combinazioni di unità interne

RAM - 90NYP5E

Potenza unitaria (kW)

Potenza

Potenza ass.

EER

totale (kW)

totale (W)

Potenza unitaria (kW)

MODALITÀ RAFFRESCAMENTO

MODALITÀ RISCALDAMENTO

Potenza

Potenza ass.

COP

totale (kW)

totale (W)

2 Unità

1.5 + 1.5

1.50 + 1.50

3.00 (2.40 - 3.50)

850 (500 - 1020)

3.53

2.00 + 2.00

4.00 (2.70 - 4.50)

950 (500 - 1140)

4.21

1.5 + 1.8

1.50 + 1.80

3.30 (2.40 - 3.80)

950 (500 - 1140)

3.47

2.00 + 2.50

4.50 (2.70 - 5.00)

1180 (500 - 1416)

3.81

1.5 + 2.5

1.50 + 2.50

4.00 (2.40 - 4.50)

1250 (500 - 1500)

3.20

2.00 + 3.40

5.40 (2.70 - 5.90)

1320 (500 - 1584)

4.09

1.5 + 3.5

1.50 + 3.50

5.00 (2.40 - 5.50)

1550 (500 - 1860)

3.23

2.00 + 4.30

6.30 (2.70 - 6.80)

1550 (500 - 1860)

4.06

1.5 + 4.2

1.50 + 4.20

5.70 (2.40 - 7.00)

1600 (500 - 1860)

3.56

2.00 + 5.20

7.20 (2.70 - 8.0)

1850 (500 - 2560)

3.89

1.5 + 5.0

1.50 + 5.00

6.50 (2.40 - 7.00)

2100 (500 - 2520)

3.10

2.00 + 6.50

8.50 (2.70 - 9.00)

2300 (500 - 2760)

3.70

1.8 + 1.8

1.80 + 1.80

3.60 (2.40 - 4.00)

970 (500 - 860)

3.71

2.50 + 2.50

5.00 (2.70 - 6.90)

1240 (500 - 1710)

4.03

1.8 + 2.5

1.80 + 2.50

4.30 (2.40 - 4.70)

1000 (500 - 1190)

4.30

2.50 + 3.40

5.90 (2.70 - 7.70)

1530 (500 - 1990)

3.86

1.8 + 3.5

1.80 + 3.50

5.30 (2.40 - 5.80)

1590 (500 - 1900)

3.33

2.50 + 4.30

6.80 (2.70 - 8.50)

1870 (500 - 2320)

3.64

1.8 + 4.2

1.80 + 4.20

6.00 (2.40 - 5.80)

1850 (500 - 1900)

3.24

2.50 + 5.20

7.70 (2.70 - 10.00)

2200 (500 - 2880)

3.50

2.5 + 2.5

2.50 + 2.50

5.00 (2.40 - 5.50)

1370 (500 - 1640)

3.65

3.40 + 3.40

6.80 (2.70 - 8.50)

1920 (500 - 2250)

3.54

2.5 + 3.5

2.50 + 3.50

6.00 (2.40 - 6.60)

2000 (500 - 2400)

3.00

3.40 + 4.30

7.70 (2.70 - 9.20)

2280 (500 - 2590)

3.38

2.5 + 4.2

2.50 + 4.20

6.70 (2.40 - 6.60)

2000 (500 - 3470)

3.35

3.40 + 5.20

8.60 (2.70 - 9.20)

2400 (500 - 3110)

3.58

2.5 + 5.0

2.50 + 5.00

7.50 (2.40 - 7.00)

2580 (500 - 3470)

2.91

3.40 + 6.50

9.90 (2.70 - 10.50)

2720 (500 - 3110)

3.64

3.5 + 3.5

3.50 + 3.50

7.00 (2.40 - 7.70)

2490 (450 - 2990)

2.81

4.30 + 4.30

8.60 (2.70 - 10.00)

2460 (500 - 2860)

3.50

3.5 + 4.2

3.50 + 4.20

7.70 (2.40 - 7.70)

2490 (500 - 2990)

3.09

4.30 + 5.20

9.50 (2.70 - 11.00)

2680 (500 - 3320)

3.54

3.5 + 5.0

3.50 + 5.00

8.50 (2.40 - 8.80)

2900 (500 - 3270)

2.93

3.98 + 6.02

10.00 (2.70 - 11.00)

2940 (500 - 3320)

3.40

4.2 + 4.2

4.20 + 4.20

8.40 (2.40 - 8.80)

2490 (450 - 3270)

3.37

4.30 + 4.30

8.60 (2.70 - 11.00)

2460 (500 - 3200)

3.50

4.2 + 5.0

3.88 + 4.62

8.50 (2.40 - 8.80)

2900 (450 - 3270)

2.93

4.30 + 5.20

9.50 (2.70 - 11.00)

2940 (500 - 3200)

3.23

4.2 + 6.0

3.50 + 5.00

8.50 (2.40 - 9.10)

2900 (450 - 3420)

2.93

3.98 + 6.02

10.00 (2.70 - 11.40)

2940 (500 - 3200)

3.40

5.0 + 5.0

4.25 + 4.25

8.50 (2.40 - 9.20)

2900 (450 - 3460)

2.93

5.00 + 5.00

10.00 (2.70 - 11.40)

2940 (500 - 3200)

3.40

(1)

A titolo informativo: queste sono le Prestazioni quando è in funzione una sola Unità. Tuttavia, all'Unità esterna devono essere collegate almeno 2 Unità.

* Per prestazioni ottimali dell'Unità esterna, si raccomanda di mantenere il dislivello inferiore o uguale a 5 metri.
