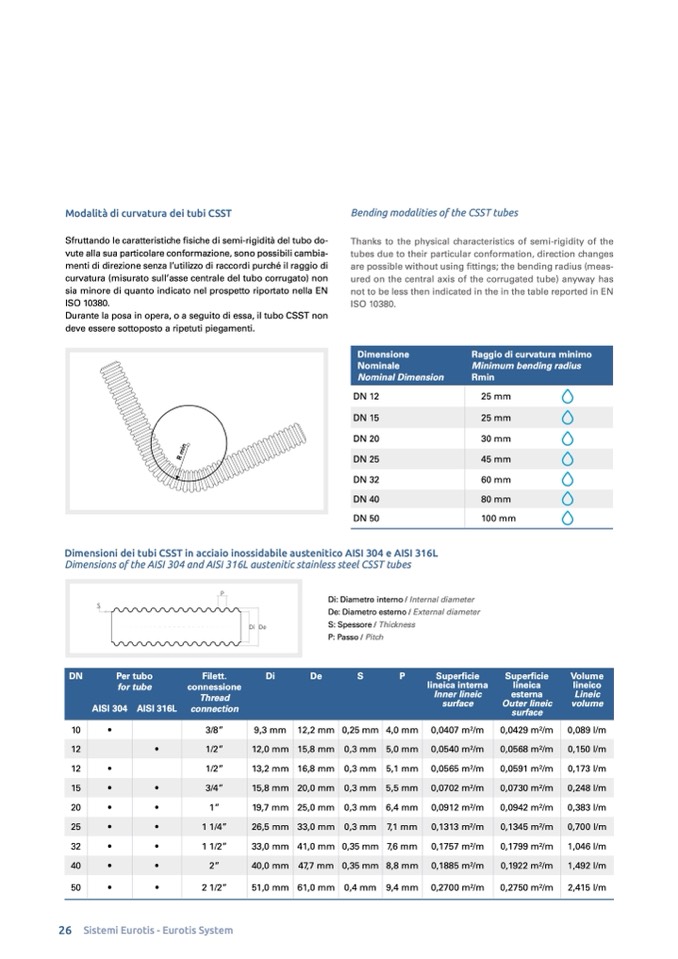

Modalità di curvatura dei tubi CSST
Sfruttando le caratteristiche fisiche di semi-rigidità del tubo do-
vute alla sua particolare conformazione, sono possibili cambia-
menti di direzione senza l’utilizzo di raccordi purché il raggio di
curvatura (misurato sull’asse centrale del tubo corrugato) non
sia minore di quanto indicato nel prospetto riportato nella EN
ISO 10380.
Durante la posa in opera, o a seguito di essa, il tubo CSST non
deve essere sottoposto a ripetuti piegamenti.
Bending modalities of the CSST tubes
Thanks to the physical characteristics of semi-rigidity of the
tubes due to their particular conformation, direction changes
are possible without using fittings; the bending radius (meas-
ured on the central axis of the corrugated tube) anyway has
not to be less then indicated in the in the table reported in EN
ISO 10380.
Dimensione
Nominale
Nominal Dimension
Raggio di curvatura minimo
Minimum bending radius
Rmin
DN 12
25 mm
DN 15
25 mm
DN 20
30 mm
DN 25
45 mm
DN 32
60 mm
DN 40
80 mm
DN 50
100 mm
Dimensioni dei tubi CSST in acciaio inossidabile austenitico AISI 304 e AISI 316L
Dimensions of the AISI 304 and AISI 316L austenitic stainless steel CSST tubes
Di: Diametro interno / Internal diameter
De: Diametro esterno / External diameter
S: Spessore / Thickness
P: Passo / Pitch
S
P
Di
De
DN
Per tubo
for tube
Filett.
connessione
Thread
connection
Di
De
S
P
Superficie
lineica interna
Inner lineic
surface
Superficie
lineica
esterna
Outer lineic
surface
Volume
lineico
Lineic
volume
AISI 304
AISI 316L
10
•
3/8”
9,3 mm
12,2 mm
0,25 mm
4,0 mm
0,0407 m2/m
0,0429 m2/m
0,089 l/m
12
•
1/2”
12,0 mm
15,8 mm
0,3 mm
5,0 mm
0,0540 m2/m
0,0568 m2/m
0,150 l/m
12
•
1/2”
13,2 mm
16,8 mm
0,3 mm
5,1 mm
0,0565 m2/m
0,0591 m2/m
0,173 l/m
15
•
•
3/4”
15,8 mm
20,0 mm
0,3 mm
5,5 mm
0,0702 m2/m
0,0730 m2/m
0,248 l/m
20
•
•
1”
19,7 mm
25,0 mm
0,3 mm
6,4 mm
0,0912 m2/m
0,0942 m2/m
0,383 l/m
25
•
•
1 1/4”
26,5 mm
33,0 mm
0,3 mm
7,1 mm
0,1313 m2/m
0,1345 m2/m
0,700 l/m
32
•
•
1 1/2”
33,0 mm
41,0 mm
0,35 mm
7,6 mm
0,1757 m2/m
0,1799 m2/m
1,046 l/m
40
•
•
2”
40,0 mm
47,7 mm
0,35 mm
8,8 mm
0,1885 m2/m
0,1922 m2/m
1,492 l/m
50
•
•
2 1/2”
51,0 mm
61,0 mm
0,4 mm
9,4 mm
0,2700 m2/m
0,2750 m2/m
2,415 l/m
26 Sistemi Eurotis - Eurotis System
