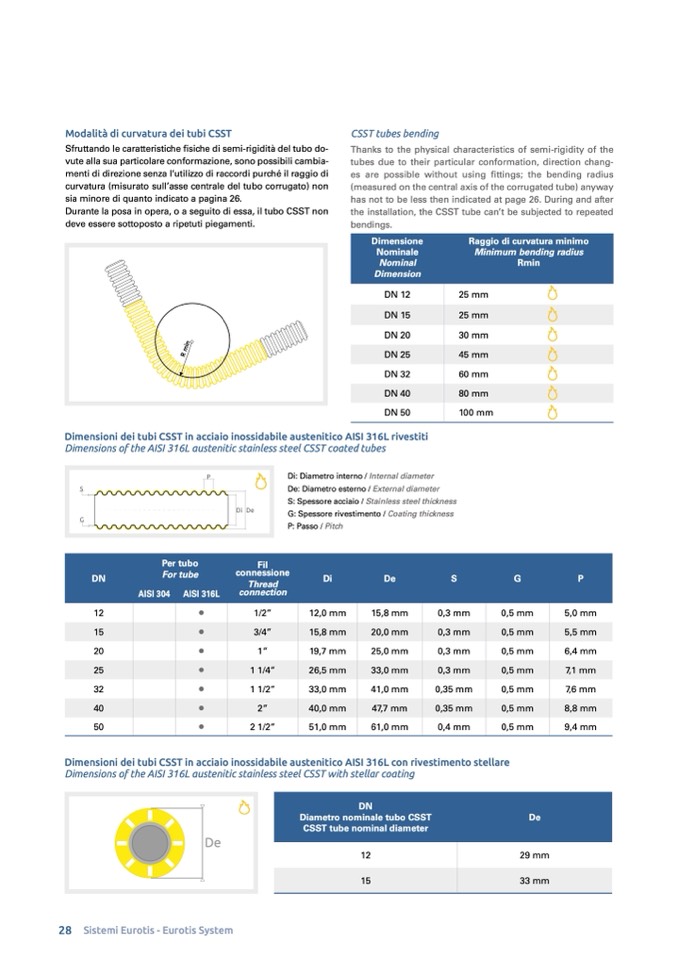

Modalità di curvatura dei tubi CSST
Sfruttando le caratteristiche fisiche di semi-rigidità del tubo do-
vute alla sua particolare conformazione, sono possibili cambia-
menti di direzione senza l’utilizzo di raccordi purché il raggio di
curvatura (misurato sull’asse centrale del tubo corrugato) non
sia minore di quanto indicato a pagina 26.
Durante la posa in opera, o a seguito di essa, il tubo CSST non
deve essere sottoposto a ripetuti piegamenti.
CSST tubes bending
Thanks to the physical characteristics of semi-rigidity of the
tubes due to their particular conformation, direction chang-
es are possible without using fittings; the bending radius
(measured on the central axis of the corrugated tube) anyway
has not to be less then indicated at page 26. During and after
the installation, the CSST tube can’t be subjected to repeated
bendings.
Dimensione
Nominale
Nominal
Dimension
Raggio di curvatura minimo
Minimum bending radius
Rmin
DN 12
25 mm
DN 15
25 mm
DN 20
30 mm
DN 25
45 mm
DN 32
60 mm
DN 40
80 mm
DN 50
100 mm
Dimensioni dei tubi CSST in acciaio inossidabile austenitico AISI 316L rivestiti
Dimensions of the AISI 316L austenitic stainless steel CSST coated tubes
Di: Diametro interno / Internal diameter
De: Diametro esterno / External diameter
S: Spessore acciaio / Stainless steel thickness
G: Spessore rivestimento / Coating thickness
P: Passo / Pitch
P
S
G
De
Di
DN
Per tubo
For tube
Fil
connessione
Thread
connection
Di
De
S
G
P
AISI 304
AISI 316L
12
•
1/2”
12,0 mm
15,8 mm
0,3 mm
0,5 mm
5,0 mm
15
•
3/4”
15,8 mm
20,0 mm
0,3 mm
0,5 mm
5,5 mm
20
•
1”
19,7 mm
25,0 mm
0,3 mm
0,5 mm
6,4 mm
25
•
1 1/4”
26,5 mm
33,0 mm
0,3 mm
0,5 mm
7,1 mm
32
•
1 1/2”
33,0 mm
41,0 mm
0,35 mm
0,5 mm
7,6 mm
40
•
2”
40,0 mm
47,7 mm
0,35 mm
0,5 mm
8,8 mm
50
•
2 1/2”
51,0 mm
61,0 mm
0,4 mm
0,5 mm
9,4 mm
Dimensioni dei tubi CSST in acciaio inossidabile austenitico AISI 316L con rivestimento stellare
Dimensions of the AISI 316L austenitic stainless steel CSST with stellar coating
DN
Diametro nominale tubo CSST
CSST tube nominal diameter
De
12
29 mm
15
33 mm
De
