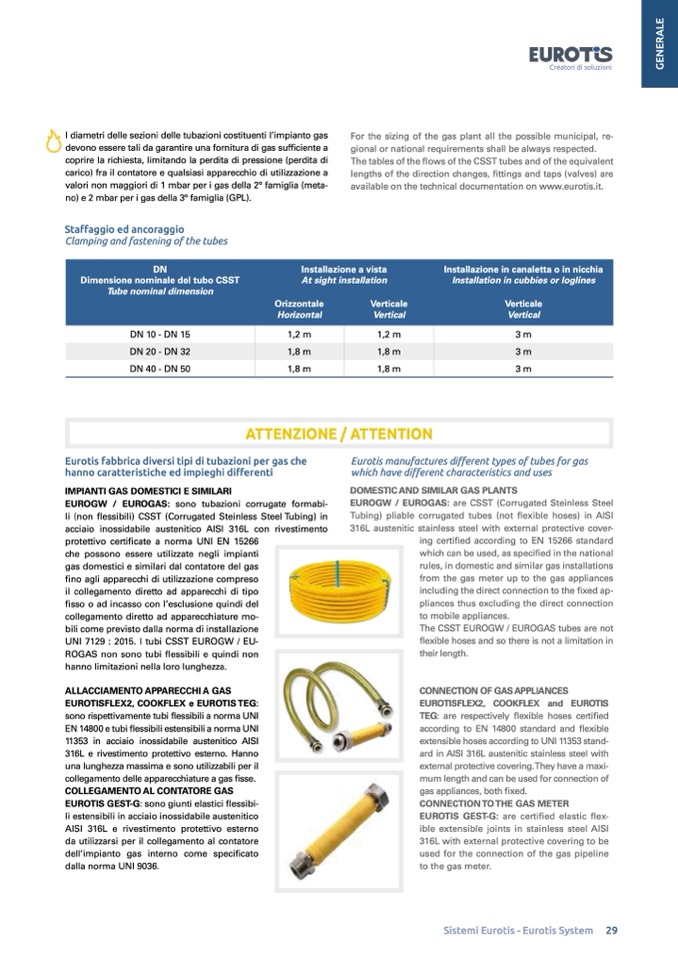

Eurotis - 2021

I diametri delle sezioni delle tubazioni costituenti l’impianto gas

devono essere tali da garantire una fornitura di gas sufficiente a

coprire la richiesta, limitando la perdita di pressione (perdita di

carico) fra il contatore e qualsiasi apparecchio di utilizzazione a

valori non maggiori di 1 mbar per i gas della 2° famiglia (meta-

no) e 2 mbar per i gas della 3° famiglia (GPL).

For the sizing of the gas plant all the possible municipal, re-

gional or national requirements shall be always respected.

The tables of the flows of the CSST tubes and of the equivalent

lengths of the direction changes, fittings and taps (valves) are

available on the technical documentation on www.eurotis.it.

Staffaggio ed ancoraggio

Clamping and fastening of the tubes

Dimensione nominale del tubo CSST

Tube nominal dimension

Installazione a vista

At sight installation

Installazione in canaletta o in nicchia

Installation in cubbies or loglines

Orizzontale

Horizontal

Verticale

Vertical

Verticale

Vertical

DN 10 - DN 15

1,2 m

DN 20 - DN 32

1,8 m

DN 40 - DN 50

1,8 m

Eurotis fabbrica diversi tipi di tubazioni per gas che

hanno caratteristiche ed impieghi differenti

IMPIANTI GAS DOMESTICI E SIMILARI

EUROGW / EUROGAS: sono tubazioni corrugate formabi-

li (non flessibili) CSST (Corrugated Steinless Steel Tubing) in

acciaio inossidabile austenitico AISI 316L con rivestimento

protettivo certificate a norma UNI EN 15266

che possono essere utilizzate negli impianti

gas domestici e similari dal contatore del gas

fino agli apparecchi di utilizzazione compreso

il collegamento diretto ad apparecchi di tipo

fisso o ad incasso con l’esclusione quindi del

collegamento diretto ad apparecchiature mo-

bili come previsto dalla norma di installazione

UNI 7129 : 2015. I tubi CSST EUROGW / EU-

ROGAS non sono tubi flessibili e quindi non

hanno limitazioni nella loro lunghezza.

ALLACCIAMENTO APPARECCHI A GAS

EUROTISFLEX2, COOKFLEX e EUROTIS TEG:

sono rispettivamente tubi flessibili a norma UNI

EN 14800 e tubi flessibili estensibili a norma UNI

11353 in acciaio inossidabile austenitico AISI

316L e rivestimento protettivo esterno. Hanno

una lunghezza massima e sono utilizzabili per il

collegamento delle apparecchiature a gas fisse.

COLLEGAMENTO AL CONTATORE GAS

EUROTIS GEST-G: sono giunti elastici flessibi-

li estensibili in acciaio inossidabile austenitico

AISI 316L e rivestimento protettivo esterno

da utilizzarsi per il collegamento al contatore

dell’impianto gas interno come specificato

dalla norma UNI 9036.

Eurotis manufactures different types of tubes for gas

which have different characteristics and uses

DOMESTIC AND SIMILAR GAS PLANTS

EUROGW / EUROGAS: are CSST (Corrugated Steinless Steel

Tubing) pliable corrugated tubes (not flexible hoses) in AISI

316L austenitic stainless steel with external protective cover-

ing certified according to EN 15266 standard

which can be used, as specified in the national

rules, in domestic and similar gas installations

from the gas meter up to the gas appliances

including the direct connection to the fixed ap-

pliances thus excluding the direct connection

to mobile appliances.

The CSST EUROGW / EUROGAS tubes are not

flexible hoses and so there is not a limitation in

their length.

CONNECTION OF GAS APPLIANCES

EUROTISFLEX2, COOKFLEX and EUROTIS

TEG: are respectively flexible hoses certified

according to EN 14800 standard and flexible

extensible hoses according to UNI 11353 stand-

ard in AISI 316L austenitic stainless steel with

external protective covering.They have a maxi-

mum length and can be used for connection of

gas appliances, both fixed.

CONNECTION TO THE GAS METER

EUROTIS GEST-G: are certified elastic flex-

ible extensible joints in stainless steel AISI

316L with external protective covering to be

used for the connection of the gas pipeline

to the gas meter.

ATTENZIONE / ATTENTION

Sistemi Eurotis - Eurotis System 29
