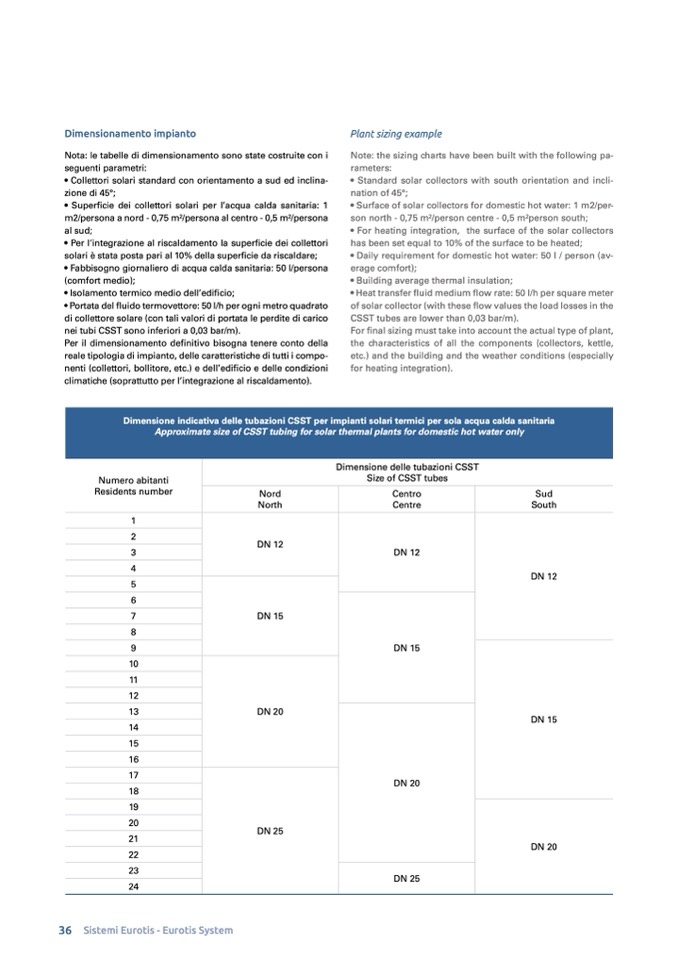

Dimensionamento impianto

Nota: le tabelle di dimensionamento sono state costruite con i

seguenti parametri:

• Collettori solari standard con orientamento a sud ed inclina-

zione di 45°;

• Superficie dei collettori solari per l’acqua calda sanitaria: 1

m2/persona a nord - 0,75 m2/persona al centro - 0,5 m2/persona

al sud;

• Per l’integrazione al riscaldamento la superficie dei collettori

solari è stata posta pari al 10% della superficie da riscaldare;

• Fabbisogno giornaliero di acqua calda sanitaria: 50 l/persona

(comfort medio);

• Isolamento termico medio dell’edificio;

• Portata del fluido termovettore: 50 l/h per ogni metro quadrato

di collettore solare (con tali valori di portata le perdite di carico

nei tubi CSST sono inferiori a 0,03 bar/m).

Per il dimensionamento definitivo bisogna tenere conto della

reale tipologia di impianto, delle caratteristiche di tutti i compo-

nenti (collettori, bollitore, etc.) e dell’edificio e delle condizioni

climatiche (soprattutto per l’integrazione al riscaldamento).

Numero abitanti

Residents number

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Plant sizing example

Note: the sizing charts have been built with the following pa-

rameters:

• Standard solar collectors with south orientation and incli-

nation of 45°;

• Surface of solar collectors for domestic hot water: 1 m2/per-

son north - 0,75 m2/person centre - 0,5 m2person south;

• For heating integration, the surface of the solar collectors

has been set equal to 10% of the surface to be heated;

• Daily requirement for domestic hot water: 50 l / person (av-

erage comfort);

• Building average thermal insulation;

• Heat transfer fluid medium flow rate: 50 l/h per square meter

of solar collector (with these flow values the load losses in the

CSST tubes are lower than 0,03 bar/m).

For final sizing must take into account the actual type of plant,

the characteristics of all the components (collectors, kettle,

etc.) and the building and the weather conditions (especially

for heating integration).

Dimensione indicativa delle tubazioni CSST per impianti solari termici per sola acqua calda sanitaria

Approximate size of CSST tubing for solar thermal plants for domestic hot water only

Dimensione delle tubazioni CSST

Size of CSST tubes

Nord

North

Centro

Centre

DN 12

DN 12

DN 15

DN 15

DN 20

DN 20

DN 25

DN 25

Sud

South

DN 12

DN 15

DN 20
