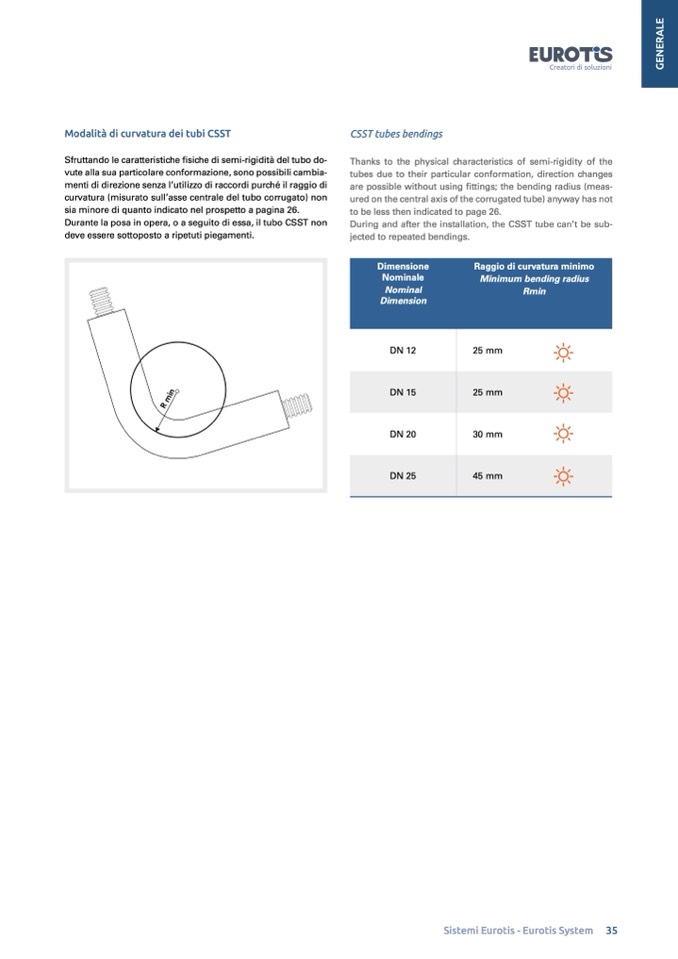

Modalità di curvatura dei tubi CSST

Sfruttando le caratteristiche fisiche di semi-rigidità del tubo do-

vute alla sua particolare conformazione, sono possibili cambia-

menti di direzione senza l’utilizzo di raccordi purché il raggio di

curvatura (misurato sull’asse centrale del tubo corrugato) non

sia minore di quanto indicato nel prospetto a pagina 26.

Durante la posa in opera, o a seguito di essa, il tubo CSST non

deve essere sottoposto a ripetuti piegamenti.

CSST tubes bendings

Thanks to the physical characteristics of semi-rigidity of the

tubes due to their particular conformation, direction changes

are possible without using fittings; the bending radius (meas-

ured on the central axis of the corrugated tube) anyway has not

to be less then indicated to page 26.

During and after the installation, the CSST tube can’t be sub-

jected to repeated bendings.

Dimensione

Nominale

Nominal

Dimension

Raggio di curvatura minimo

Minimum bending radius

Rmin

DN 12

25 mm

DN 15

25 mm

DN 20

30 mm

DN 25

45 mm

Sistemi Eurotis - Eurotis System 35

G

E

N

E

R

A

L

E

R min
