SCHEMI ESEMPLIFICATIVI DI IMPIANTO

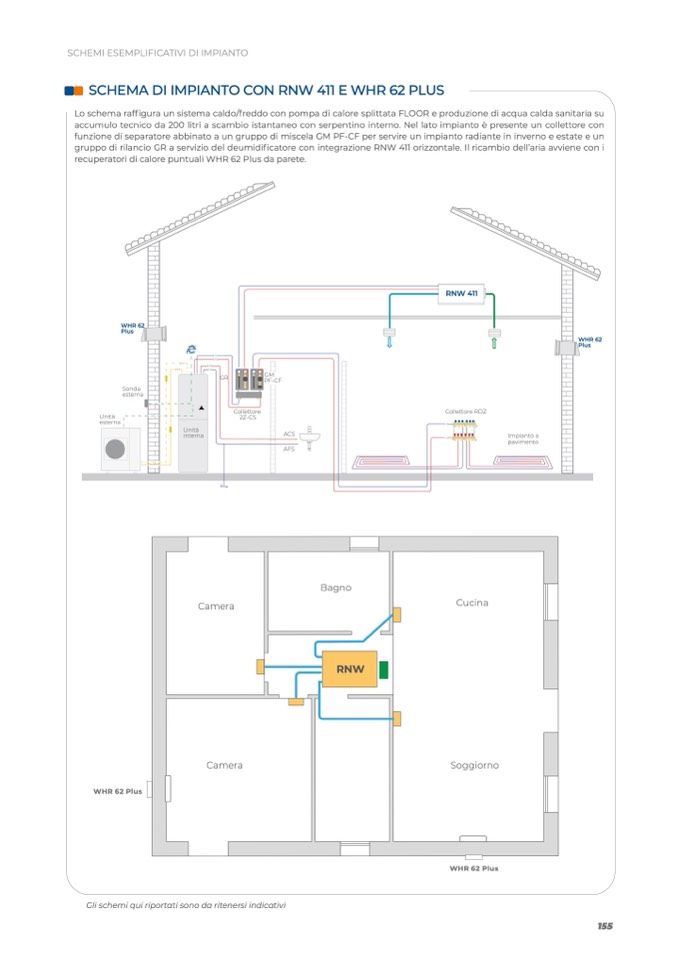

SCHEMA DI IMPIANTO CON RNW 411 E WHR 62 PLUS

Lo schema raffigura un sistema caldo/freddo con pompa di calore splittata FLOOR e produzione di acqua calda sanitaria su

accumulo tecnico da 200 litri a scambio istantaneo con serpentino interno. Nel lato impianto è presente un collettore con

funzione di separatore abbinato a un gruppo di miscela GM PF-CF per servire un impianto radiante in inverno e estate e un

gruppo di rilancio GR a servizio del deumidificatore con integrazione RNW 411 orizzontale. Il ricambio dell’aria avviene con i

recuperatori di calore puntuali WHR 62 Plus da parete.

RNW 411

WHR 62

Plus

Sonda

esterna

WHR 62

Plus

Unità

esterna

Collettore

2Z-CS

Collettore RDZ

Unità

interna

ACS

AFS

Impianto a

pavimento

GR

GM

PF-CF

Camera

Cucina

RNW

Camera

Soggiorno

Bagno

WHR 62 Plus

Gli schemi qui riportati sono da ritenersi indicativi

WHR 62 Plus

Camera

Cucina

Bagno
