SCHEMI ESEMPLIFICATIVI DI IMPIANTO

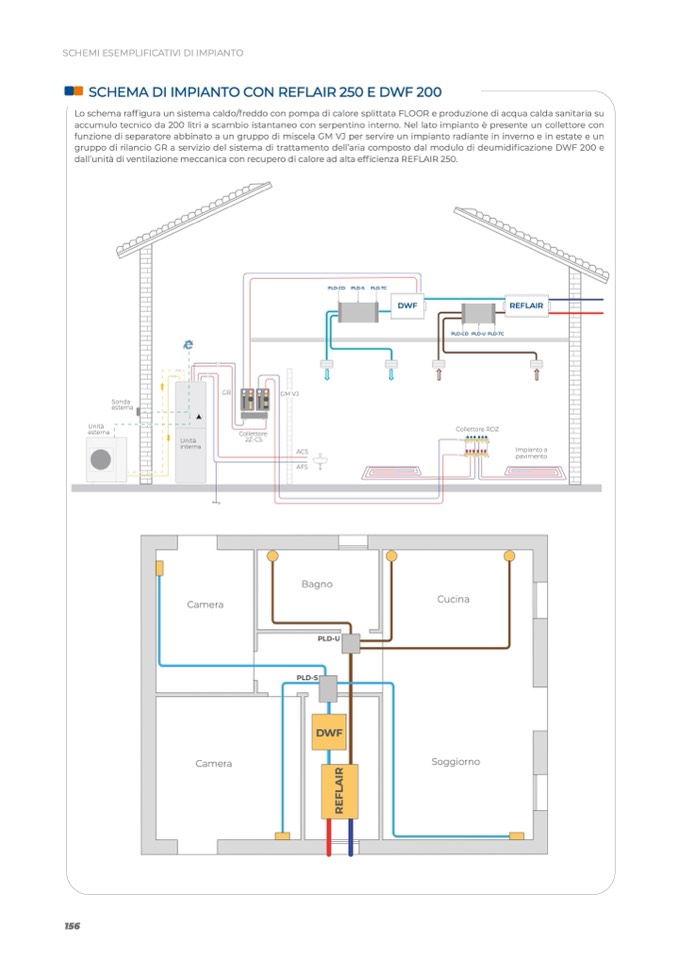

SCHEMA DI IMPIANTO CON REFLAIR 250 E DWF 200

Lo schema raffigura un sistema caldo/freddo con pompa di calore splittata FLOOR e produzione di acqua calda sanitaria su

accumulo tecnico da 200 litri a scambio istantaneo con serpentino interno. Nel lato impianto

è presente un collettore con

funzione di separatore abbinato a un gruppo di miscela GM VJ per servire un impianto radiante in inverno e in estate e un

gruppo di rilancio GR a servizio del sistema di trattamento dell’aria composto dal modulo di deumidificazione DWF 200 e

dall’unità di ventilazione meccanica con recupero di calore ad alta efficienza REFLAIR 250.

PLD-CD PLD-S

PLD-TC

DWF

REFLAIR

Unità

esterna

Collettore

2Z-CS

Sonda

esterna

GR

GM VJ

ACS

AFS

PLD-CD PLD-U PLD-TC

Collettore RDZ

Unità

interna

Impianto a

pavimento

Bagno

PLD-U

PLD-S

Camera

Cucina

Camera

DWF

Soggiorno

R

E

F

L

A

I

R

156

Bagno

Camera

Cucina
