SCHEMI ESEMPLIFICATIVI DI IMPIANTO

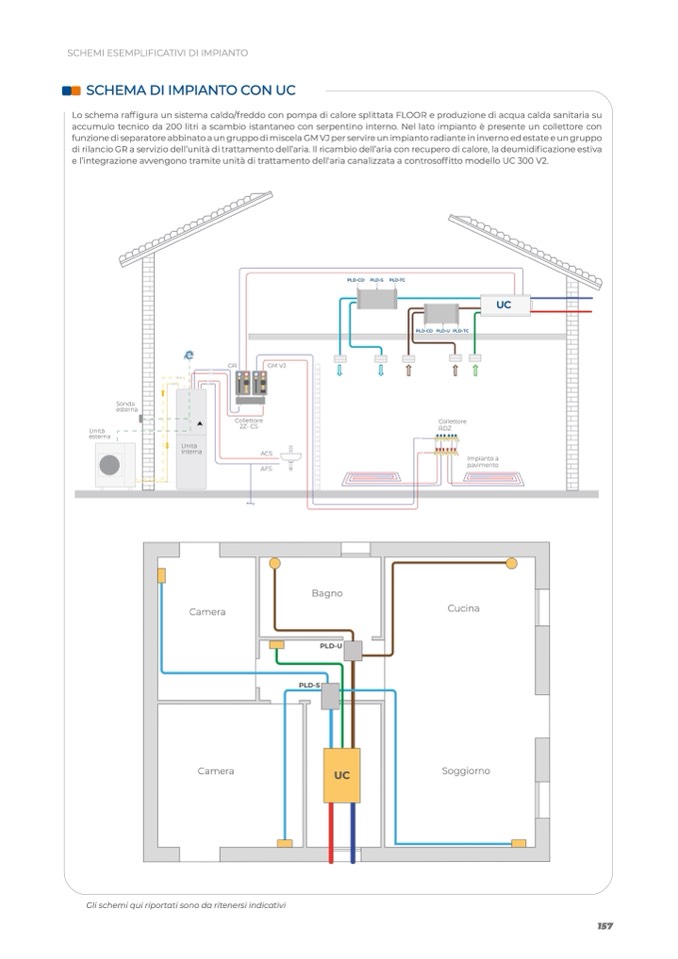

SCHEMA DI IMPIANTO CON UC

Lo schema raffigura un sistema caldo/freddo con pompa di calore splittata FLOOR e produzione di acqua calda sanitaria su

accumulo tecnico da 200 litri a scambio istantaneo con serpentino interno. Nel lato impianto è presente un collettore con

funzione di separatore abbinato a un gruppo di miscela GM VJ per servire un impianto radiante in inverno ed estate e un gruppo

di rilancio GR a servizio dell’unità di trattamento dell’aria. Il ricambio dell’aria con recupero di calore, la deumidificazione estiva

e l’integrazione avvengono tramite unità di trattamento dell'aria canalizzata a controsoffitto modello UC 300 V2.

Camera

Collettore

Camera

2Z- CS

Bagno

RNW

Cucina

UC

PLD-CD

PLD-S

PLD-TC

PLD-CD PLD-U PLD-TC

Unità

esterna

Soggiorno

Unità

interna

ACS

AFS

Impianto a

pavimento

GR

GM VJ

Sonda

esterna

Collettore

RDZ

Bagno

PLD-U

PLD-S

Camera

Cucina

Camera

UC

Soggiorno

Gli schemi qui riportati sono da ritenersi indicativi
