SCHEMI ESEMPLIFICATIVI DI IMPIANTO

SCHEMA DI IMPIANTO CON UAP

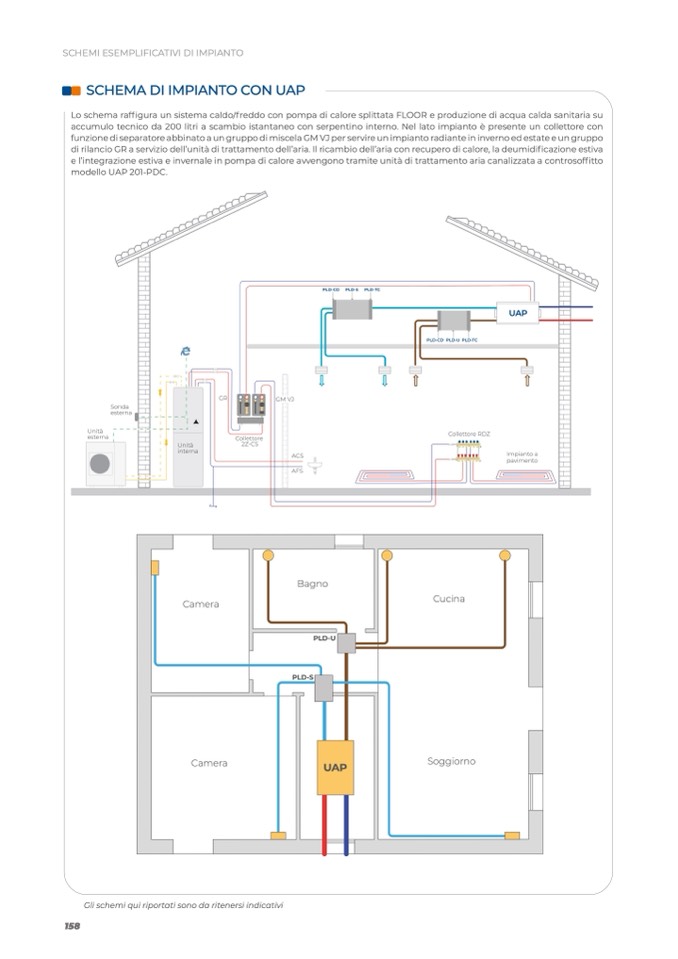

Lo schema raffigura un sistema caldo/freddo con pompa di calore splittata FLOOR e produzione di acqua calda sanitaria su

accumulo tecnico da 200 litri a scambio istantaneo con serpentino interno. Nel lato impianto è presente un collettore con

funzione di separatore abbinato a un gruppo di miscela GM VJ per servire un impianto radiante in inverno ed estate e un gruppo

di rilancio GR a servizio dell’unità di trattamento dell’aria. Il ricambio dell’aria con recupero di calore, la deumidificazione estiva

e l’integrazione estiva e invernale in pompa di calore avvengono tramite unità di trattamento aria canalizzata a controsoffitto

modello UAP 201-PDC.
