COLLEGAMENTI IDRAULICI
ACCUMULATORI:
in quanto tipicamente adatti per l’utilizzo in abitazioni mono
i boiler B 300 e i boiler BWR 130 possono essere impiegati o bi-famigliari.
come accumulatori di energia “catturata” dal sole. In questo
caso gli accumulatori saranno del tipo con un solo scambiatore
a serpentino e si consigliano quelli da 130 litri e da 300 litri,

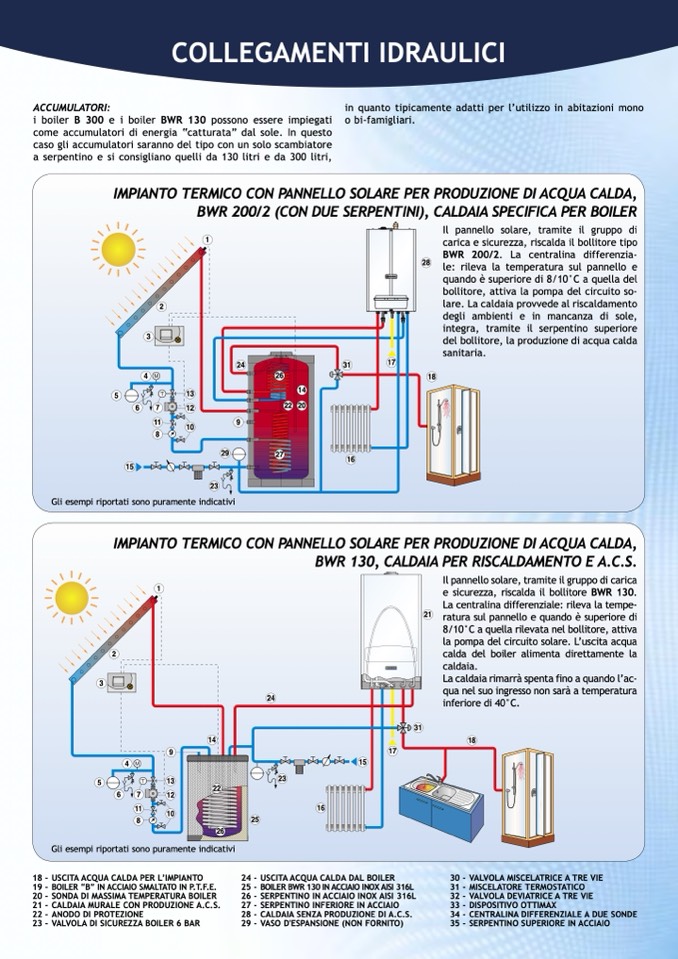

IMPIANTO TERMICO CON PANNELLO SOLARE PER PRODUZIONE DI ACQUA CALDA,
BWR 200/2 (CON DUE SERPENTINI), CALDAIA SPECIFICA PER BOILER
3
5
13
6 7
12
23
22
5
15
13
6 7
12
11
10
9
8
14
22 20
Gli esempi riportati sono puramente indicativi
2
3
1
Il pannello solare, tramite il gruppo di
carica e sicurezza, riscalda il bollitore tipo
BWR 200/2. La centralina differenzia-
le: rileva la temperatura sul pannello e
quando è superiore di 8/10°C a quella del
bollitore, attiva la pompa del circuito so-
lare. La caldaia provvede al riscaldamento
degli ambienti e in mancanza di sole,
integra, tramite il serpentino superiore
del bollitore, la produzione di acqua calda
sanitaria.
17
4
26
18
24
31
29
27
23
16
IMPIANTO TERMICO CON PANNELLO SOLARE PER PRODUZIONE DI ACQUA CALDA,
BWR 130, CALDAIA PER RISCALDAMENTO E A.C.S.
2
4
14
9
18
15
17
Gli esempi riportati sono puramente indicativi
18- USCITA ACQUA CALDA PER L’IMPIANTO
19- BOILER “B” IN ACCIAIO SMALTATO IN P.T.F.E.
20- SONDA DI MASSIMA TEMPERATURA BOILER
21- CALDAIA MURALE CON PRODUZIONE A.C.S.
22- ANODO DI PROTEZIONE
23- VALVOLA DI SICUREZZA BOILER 6 BAR
24 - USCITA ACQUA CALDA DAL BOILER
25 - BOILER BWR 130 IN ACCIAIO INOX AISI 316L
26 - SERPENTINO IN ACCIAIO INOX AISI 316L
27 - SERPENTINO INFERIORE IN ACCIAIO
28 - CALDAIA SENZA PRODUZIONE DI A.C.S.
29 - VASO D'ESPANSIONE (NON FORNITO)
30 - VALVOLA MISCELATRICE A TRE VIE
31 - MISCELATORE TERMOSTATICO
32 - VALVOLA DEVIATRICE A TRE VIE
33 - DISPOSITIVO OTTIMAX
34 - CENTRALINA DIFFERENZIALE A DUE SONDE
35 - SERPENTINO SUPERIORE IN ACCIAIO
1
Il pannello solare, tramite il gruppo di carica
e sicurezza, riscalda il bollitore BWR 130.
La centralina differenziale: rileva la tempe-
ratura sul pannello e quando è superiore di
8/10°C a quella rilevata nel bollitore, attiva
la pompa del circuito solare. L’uscita acqua
calda del boiler alimenta direttamente la
caldaia.
La caldaia rimarrà spenta fino a quando l’ac-
qua nel suo ingresso non sarà a temperatura
inferiore di 40°C.
31
11
10
8
25
26
16
24
28
21
