5

13

6 7

12

31

18

1

2

4

13

23

28

35

9

14

24

Le unità B-W-S e B-WR-S

sono dotate di tutti i

dispositivi di regola-

zione e sicurezza ne-

cessari per il collega-

mento a pannelli sola-

ri COSMOGAS. Durante

l'installazione, preve-

dere adeguati vasi di

espansione per il cir-

cuito solare e quello

sanitario.

5

11

8

1

2

18

15

6 7

12

10

3

4

17

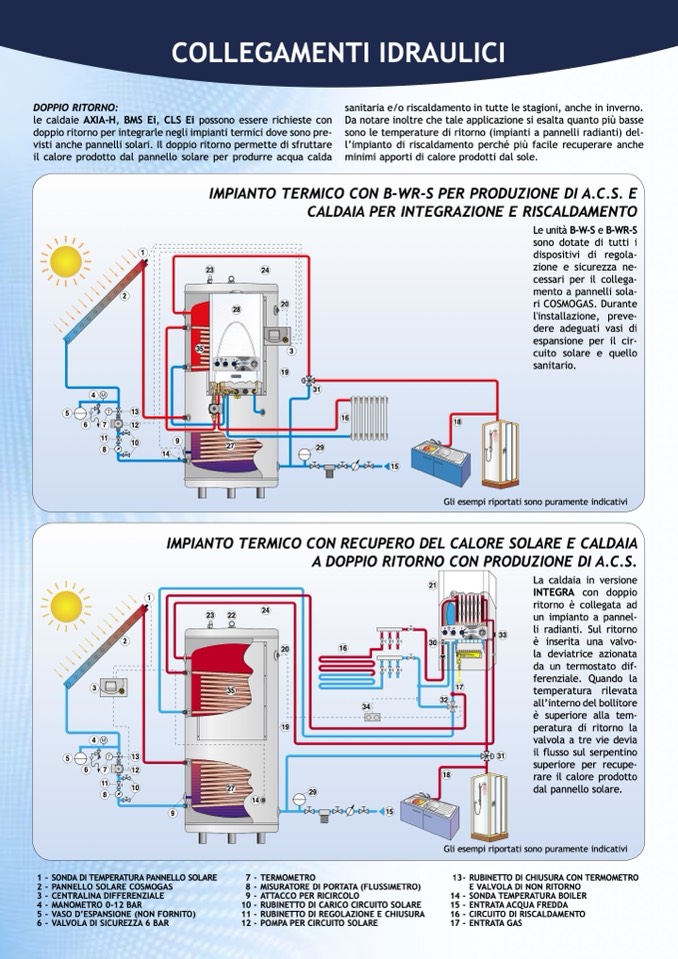

COLLEGAMENTI IDRAULICI

DOPPIO RITORNO:

le caldaie AXIA-H, BMS Ei, CLS Ei possono essere richieste con

doppio ritorno per integrarle negli impianti termici dove sono pre-

visti anche pannelli solari. Il doppio ritorno permette di sfruttare

il calore prodotto dal pannello solare per produrre acqua calda

sanitaria e/o riscaldamento in tutte le stagioni, anche in inverno.

Da notare inoltre che tale applicazione si esalta quanto più basse

sono le temperature di ritorno (impianti a pannelli radianti) del-

l’impianto di riscaldamento perché più facile recuperare anche

minimi apporti di calore prodotti dal sole.

IMPIANTO TERMICO CON B-WR-S PER PRODUZIONE DI A.C.S. E

27

CALDAIA PER INTEGRAZIONE E RISCALDAMENTO

20

19

31

16

29

3

IMPIANTO TERMICO CON RECUPERO DEL CALORE SOLARE E CALDAIA

A DOPPIO RITORNO CON PRODUZIONE DI A.C.S.

23

22

24

21

30

La caldaia in versione

INTEGRA con doppio

ritorno è collegata ad

un impianto a pannel-

li radianti. Sul ritorno

è inserita una valvo-

la deviatrice azionata

da un termostato dif-

ferenziale. Quando la

temperatura rilevata

all’interno del bollitore

è superiore alla tem-

peratura di ritorno la

valvola a tre vie devia

il flusso sul serpentino

superiore per recupe-

rare il calore prodotto

dal pannello solare.

1

1

10

27

29

8

14

15

1 - SONDA DI TEMPERATURA PANNELLO SOLARE

2 - PANNELLO SOLARE COSMOGAS

3 - CENTRALINA DIFFERENZIALE

4 - MANOMETRO 0-12 BAR

5 - VASO D’ESPANSIONE (NON FORNITO)

6 - VALVOLA DI SICUREZZA 6 BAR

7 - TERMOMETRO

8 - MISURATORE DI PORTATA (FLUSSIMETRO)

9 - ATTACCO PER RICIRCOLO

10 - RUBINETTO DI CARICO CIRCUITO SOLARE

11 - RUBINETTO DI REGOLAZIONE E CHIUSURA

12 - POMPA PER CIRCUITO SOLARE

13-

14 -

15 -

16 -

17 -

RUBINETTO DI CHIUSURA CON TERMOMETRO

E VALVOLA DI NON RITORNO

SONDA TEMPERATURA BOILER

ENTRATA ACQUA FREDDA

CIRCUITO DI RISCALDAMENTO

ENTRATA GAS

9

20

35

19

16

34

32

Gli esempi riportati sono puramente indicativi

33

Gli esempi riportati sono puramente indicativi
