PUFFER BWX

SERBATOIO IN ACCIAIO INOX

PER SFRUTTARE IL CALORE

PROVENIENTE DA DIVERSE

FONTI ENERGETICHE E

PRODUZIONE DI A.C.S.

CAPACITÀ: 600 - 800 -1.000 - 1.500 LITRI

1 - CENTRALINA DIFFERENZIALE

2 - IMPIANTO A RADIATORI

3 - IMPIANTO A PANNELLI

4 - MANOMETRO

5 - VASO D'ESPANSIONE

6 - VALVOLA DI SICUREZZA 6 bar

7 - TERMOMETRO

8 - FLUSSIMETRO

9 - COIBENTAZIONE 100 mm

10 - VALVOLA DI CARICO SOLARE

11 - VALVOLA DI REGOLAZIONE

12 - POMPA PANNELLI SOLARI

13 - VALVOLA CON ANTIRICIRCOLO

14 - POMPA TERMOCAMINO

15 - TERMOCAMINO (SCAMBIATORE)

16 - VALVOLA SCARICO TERMICO

17 - TERMOCAMINO

18 - VASO APERTO

19- ALIMENTAZIONEACQUAFREDDA

20 - INGRESSO GAS

21 - CALDAIA COSMOGAS NOVADENS C

22 - PANNELLO SOLARE

23 - PUFFER

24 - POMPA RADIATORI

25 - POMPA PANNELLI

26 - VALVOLA MISCELATRICE

27 - SCAMBIATORE INFERIORE

28 - SCAMBIATORE INOX PER A.C.S.

29 - SCAMBIATORE SUPERIORE

30 - SERBATOIO FE 360

31 - MISCELATORE TERMOSTATICO

32 - TUBO DI TROPPO PIENO

33 - VASO ESPANSIONE CIRC. SANITARIO

34 - TERMOSTATO DI CONSENSO

32

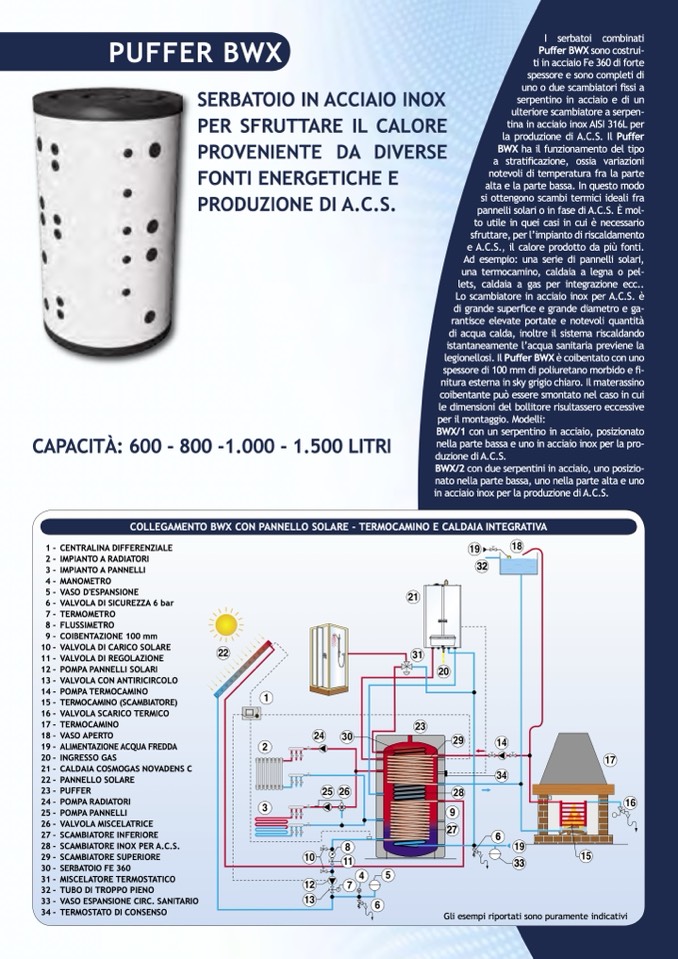

COLLEGAMENTO BWX CON PANNELLO SOLARE - TERMOCAMINO E CALDAIA INTEGRATIVA

I serbatoi combinati

Puffer BWX sono costrui-

ti in acciaio Fe 360 di forte

spessore e sono completi di

uno o due scambiatori fissi a

serpentino in acciaio e di un

ulteriore scambiatore a serpen-

tina in acciaio inox AISI 316L per

la produzione di A.C.S. Il Puffer

BWX ha il funzionamento del tipo

a stratificazione, ossia variazioni

notevoli di temperatura fra la parte

alta e la parte bassa. In questo modo

si ottengono scambi termici ideali fra

pannelli solari o in fase di A.C.S. È mol-

to utile in quei casi in cui è necessario

sfruttare, per l’impianto di riscaldamento

e A.C.S., il calore prodotto da più fonti.

Ad esempio: una serie di pannelli solari,

una termocamino, caldaia a legna o pel-

lets, caldaia a gas per integrazione ecc..

Lo scambiatore in acciaio inox per A.C.S. è

di grande superfice e grande diametro e ga-

rantisce elevate portate e notevoli quantità

di acqua calda, inoltre il sistema riscaldando

istantaneamente l’acqua sanitaria previene la

legionellosi. Il Puffer BWX è coibentato con uno

spessore di 100 mm di poliuretano morbido e fi-

nitura esterna in sky grigio chiaro. Il materassino

coibentante può essere smontato nel caso in cui

le dimensioni del bollitore risultassero eccessive

per il montaggio. Modelli:

BWX/1 con un serpentino in acciaio, posizionato

nella parte bassa e uno in acciaio inox per la pro-

duzione di A.C.S.

BWX/2 con due serpentini in acciaio, uno posizio-

nato nella parte bassa, uno nella parte alta e uno

in acciaio inox per la produzione di A.C.S.

27

33
