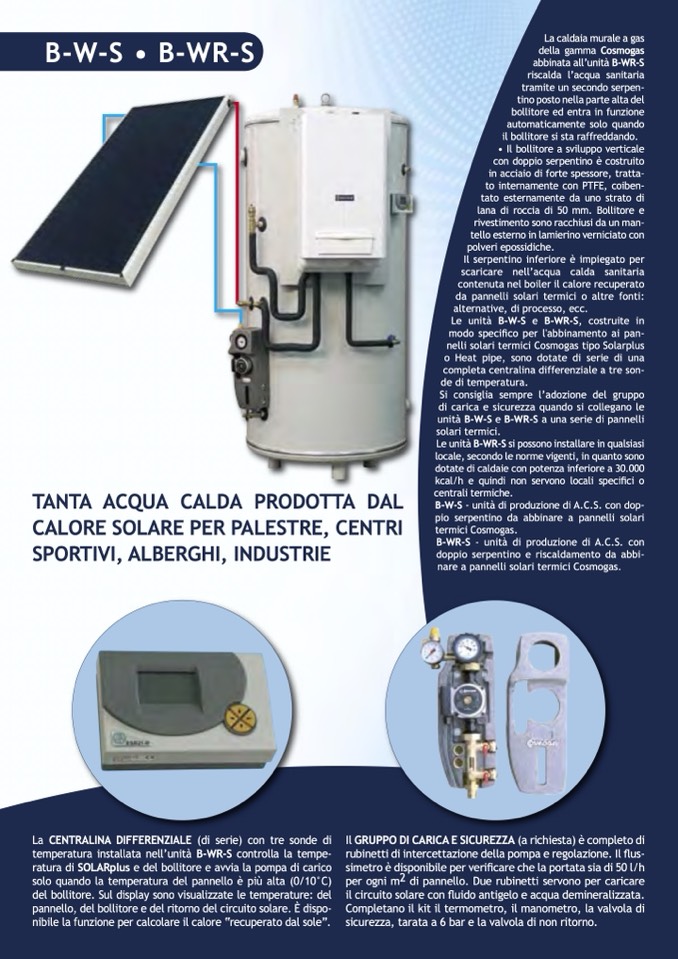

B-W-S • B-WR-S
La caldaia murale a gas
della gamma Cosmogas
abbinata all’unità B-WR-S
riscalda l’acqua sanitaria
tramite un secondo serpen-
tino posto nella parte alta del
bollitore ed entra in funzione
automaticamente solo quando
il bollitore si sta raffreddando.
• Il bollitore a sviluppo verticale
con doppio serpentino è costruito
in acciaio di forte spessore, tratta-
to internamente con PTFE, coiben-
tato esternamente da uno strato di
lana di roccia di 50 mm. Bollitore e
rivestimento sono racchiusi da un man-
tello esterno in lamierino verniciato con
polveri epossidiche.
Il serpentino inferiore è impiegato per
scaricare nell’acqua calda sanitaria
contenuta nel boiler il calore recuperato
da pannelli solari termici o altre fonti:
alternative, di processo, ecc.
Le unità B-W-S e B-WR-S, costruite in
modo specifico per l'abbinamento ai pan-
nelli solari termici Cosmogas tipo Solarplus
o Heat pipe, sono dotate di serie di una
completa centralina differenziale a tre son-
de di temperatura.
Si consiglia sempre l’adozione del gruppo
di carica e sicurezza quando si collegano le
unità B-W-S e B-WR-S a una serie di pannelli
solari termici.
Le unità B-WR-S si possono installare in qualsiasi
locale, secondo le norme vigenti, in quanto sono
dotate di caldaie con potenza inferiore a 30.000
kcal/h e quindi non servono locali specifici o
centrali termiche.
B-W-S - unità di produzione di A.C.S. con dop-
pio serpentino da abbinare a pannelli solari
termici Cosmogas.
B-WR-S - unità di produzione di A.C.S. con
doppio serpentino e riscaldamento da abbi-
nare a pannelli solari termici Cosmogas.
TANTA ACQUA CALDA PRODOTTA DAL
CALORE SOLARE PER PALESTRE, CENTRI
SPORTIVI, ALBERGHI, INDUSTRIE
La CENTRALINA DIFFERENZIALE (di serie) con tre sonde di
temperatura installata nell’unità B-WR-S controlla la tempe-
ratura di SOLARplus e del bollitore e avvia la pompa di carico
solo quando la temperatura del pannello è più alta (0/10°C)
del bollitore. Sul display sono visualizzate le temperature: del
pannello, del bollitore e del ritorno del circuito solare. È dispo-
nibile la funzione per calcolare il calore “recuperato dal sole”.
Il GRUPPO DI CARICA E SICUREZZA (a richiesta) è completo di
rubinetti di intercettazione della pompa e regolazione. Il flus-
simetro è disponibile per verificare che la portata sia di 50 l/h
per ogni m2 di pannello. Due rubinetti servono per caricare
il circuito solare con fluido antigelo e acqua demineralizzata.
Completano il kit il termometro, il manometro, la valvola di
sicurezza, tarata a 6 bar e la valvola di non ritorno.
