UNITÀ DI PRODUZIONE DI ACQUA
CALDA TIPO B-W COMPOSTA DA UN
BOLLITORE CON UNO SCAMBIATORE
A SERPENTINO E CALDAIA PER FOR-
NIRE A.C.S.
La caldaia applicata a zaino sul
bollitore provvede a riscaldare l’ac-
qua sanitaria contenuta nel serbatoio
e portarla alla temperatura richiesta.
Il kit tubi in rame coibentato di col-
legamento fra il boiler e la caldaia è
di serie
8
15
1
2
3
4
5
6
P
UNITÀ DI PRODUZIONE DI ACQUA
CALDA TIPO B-WR COMPOSTA DA UN
BOLLITORE CON UNO SCAMBIATORE
A SERPENTINO E CALDAIA PER FOR-
NIRE A.C.S. E RISCALDAMENTO DE-
GLI AMBIENTI
La caldaia applicata a zaino sul
bollitore provvede a riscaldare l’ac-
qua sanitaria contenuta nel serbatoio
e portarla alla temperatura richiesta
e al riscaldamento degli ambienti. La
precedenza è sempre sull’A.C.S. Il kit
tubi in rame coibentato e pompa di
collegamento fra il boiler e la caldaia
è di serie.
L
P
La pompa esterna provvede sempre al
riscaldamento del bollitore la pompa
interna della caldaia al riscaldamento
degli ambienti.
15
1- PROTEZIONE ANODICA
2- VALVOLA DI SICUREZZA 6 bar
3- USCITA ACQUA CALDA SANITARIA
4- COIBENTAZIONE IN LANA DI ROCCIA
(SPESSORE 50 mm)
5- INTERNO IN ACCIAIO SMALTATO IN P.T.F.E.
25
12
26
MODELLI
300-500-800-1000-1500
NEI CASI IN CUI LA CALDAIA È DISTACCATA DAL BOLLITORE, PROLUNGARE LA SOND
FUNZIONI

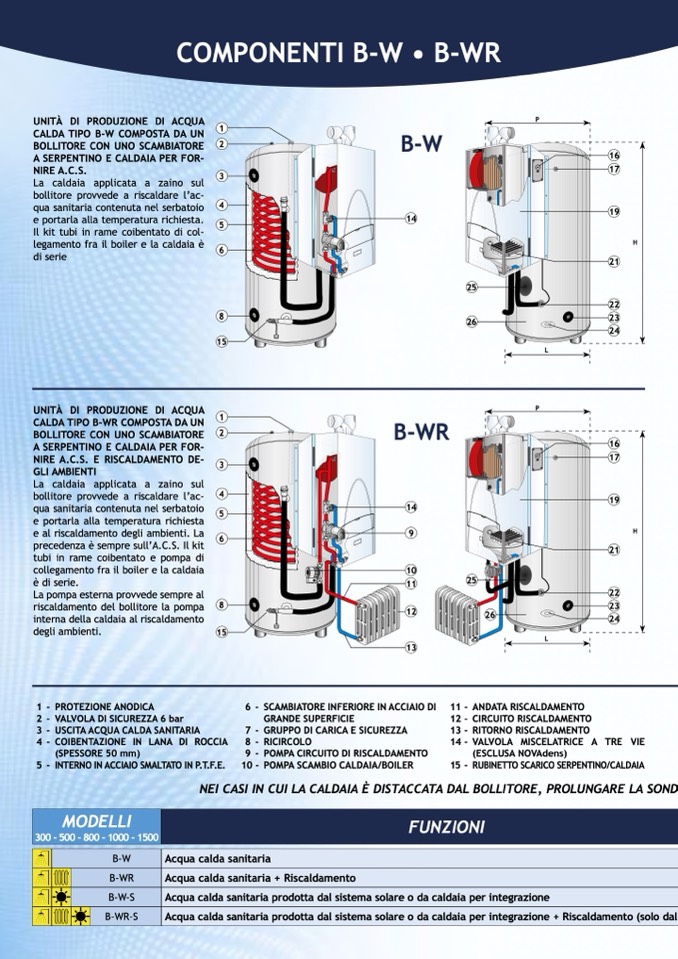

COMPONENTI B-W • B-WR
1
2
3
4
5
6
B-W
14
16
17
19
H
21
22
23
24
16
17
19
H
21
22
23
24
8
6 -
7 -
8 -
9 -
10 -
11- ANDATA RISCALDAMENTO
12- CIRCUITO RISCALDAMENTO
13- RITORNO RISCALDAMENTO
14- VALVOLA MISCELATRICE A TRE VIE
(ESCLUSA NOVAdens)
15- RUBINETTO SCARICO SERPENTINO/CALDAIA
B-WR
14
9
13
SCAMBIATORE INFERIORE IN ACCIAIO DI
GRANDE SUPERFICIE
GRUPPO DI CARICA E SICUREZZA
RICIRCOLO
POMPA CIRCUITO DI RISCALDAMENTO
POMPA SCAMBIO CALDAIA/BOILER
B-W
Acqua calda sanitaria
B-WR
Acqua calda sanitaria + Riscaldamento
B-W-S
Acqua calda sanitaria prodotta dal sistema solare o da caldaia per integrazione
B-WR-S
Acqua calda sanitaria prodotta dal sistema solare o da caldaia per integrazione + Riscaldamento (solo dal
10
11
25
26
L
