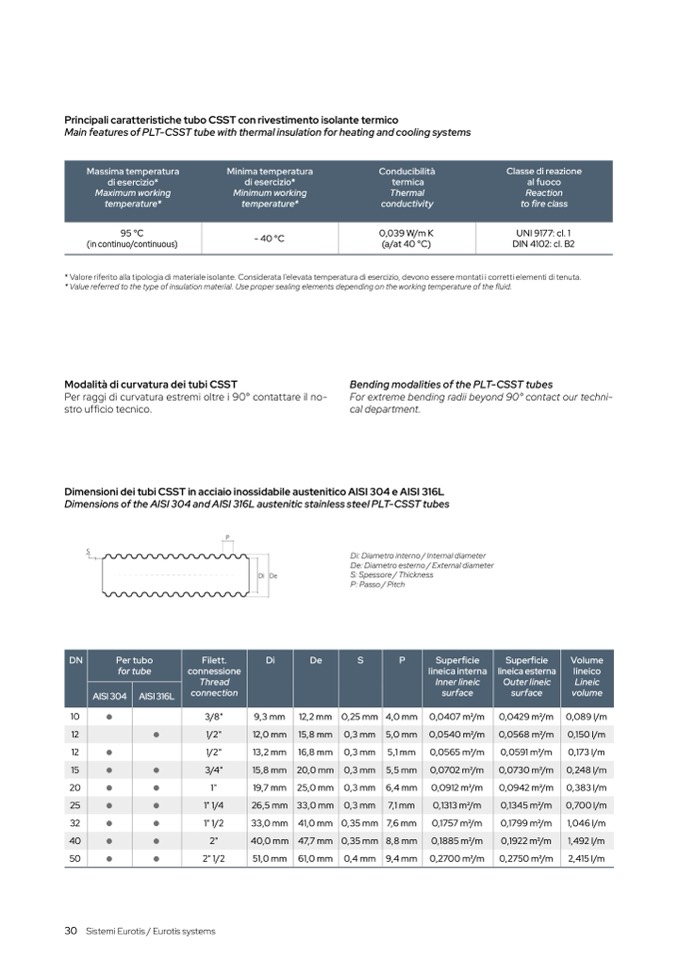

Principali caratteristiche tubo CSST con rivestimento isolante termico
Main features of PLT-CSST tube with thermal insulation for heating and cooling systems
* Valore riferito alla tipologia di materiale isolante. Considerata l’elevata temperatura di esercizio, devono essere montati i corretti elementi di tenuta.
* Value referred to the type of insulation material. Use proper sealing elements depending on the working temperature of the fluid.
Massima temperatura
di esercizio*
Maximum working
temperature*
Minima temperatura
di esercizio*
Minimum working
temperature*
Conducibilità
termica
Thermal
conductivity
Classe di reazione
al fuoco
Reaction
to
fire class
95 °C
(in continuo/continuous)
- 40 °C
0,039 W/m K
(a/at 40 °C)
UNI 9177: cl. 1
DIN 4102: cl. B2
Modalit
à di curvatura dei tubi CSST
Per raggi di curvatura estremi oltre i 90° contattare il no-
stro uf
ficio tecnico.
Bending modalities of the PLT-CSST tubes
For extreme bending radii beyond 90° contact our techni-
cal department.
Dimensioni dei tubi CSST in acciaio inossidabile austenitico AISI 304 e AISI 316L
Dimensions of the AISI 304 and AISI 316L austenitic stainless steel PLT-CSST tubes
S
Di: Diametro interno / Internal diameter
De: Diametro esterno / External diameter
De
S: Spessore / Thickness
P: Passo / Pitch
P
Di
DN
Per tubo
for tube
Filett.
connessione
Thread
connection
Di
De
S
P
Super
ficie
lineica interna
Inner lineic
surface
Super
ficie
lineica esterna
Outer lineic
surface
Volume
lineico
Lineic
volume
AISI 304
AISI 316L
10
3/8"
9,3 mm
12,2 mm
0,25 mm
4,0 mm
0,0407 m2/m
0,0429 m2/m
0,089 l/m
12
1/2"
12,0 mm
15,8 mm
0,3 mm
5,0 mm
0,0540 m2/m
0,0568 m2/m
0,150 l/m
12
1/2"
13,2 mm
16,8 mm
0,3 mm
5,1 mm
0,0565 m2/m
0,0591 m2/m
0,173 l/m
15
3/4"
15,8 mm
20,0 mm
0,3 mm
5,5 mm
0,0702 m2/m
0,0730 m2/m
0,248 l/m
20
1"
19,7 mm
25,0 mm
0,3 mm
6,4 mm
0,0912 m2/m
0,0942 m2/m
0,383 l/m
25
1" 1/4
26,5 mm
33,0 mm
0,3 mm
7,1 mm
0,1313 m2/m
0,1345 m2/m
0,700 l/m
32
1" 1/2
33,0 mm
41,0 mm
0,35 mm
7,6 mm
0,1757 m2/m
0,1799 m2/m
1,046 l/m
40
2"
40,0 mm
47,7 mm
0,35 mm
8,8 mm
0,1885 m2/m
0,1922 m2/m
1,492 l/m
50
2" 1/2
51,0 mm
61,0 mm
0,4 mm
9,4 mm
0,2700 m2/m
0,2750 m2/m
2,415 l/m
