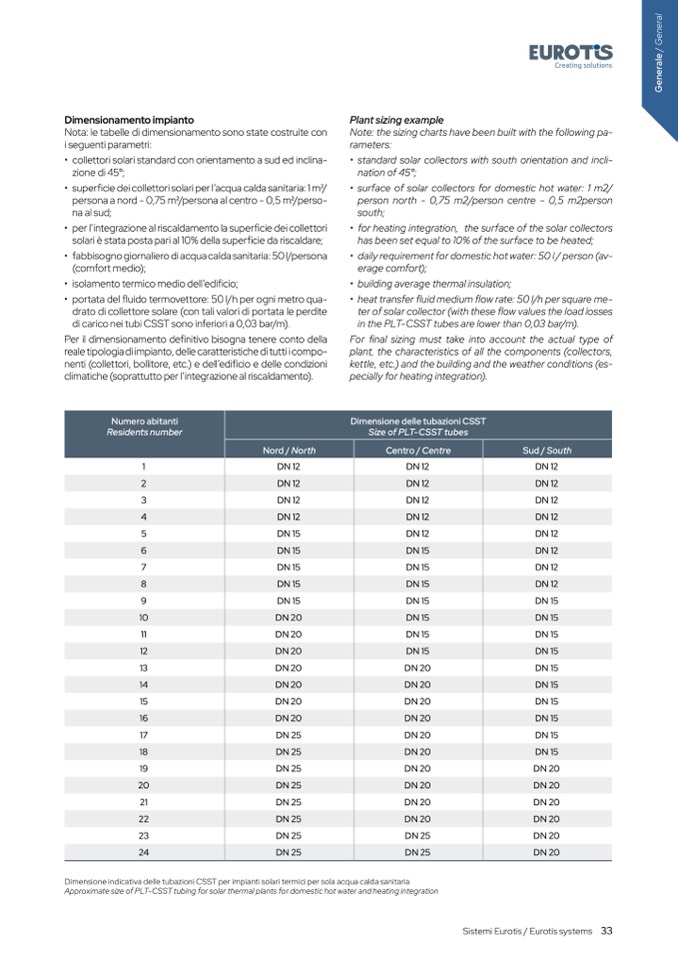

Dimensionamento impianto

Nota: le tabelle di dimensionamento sono state costruite con

i seguenti parametri:

• collettori solari standard con orientamento a sud ed inclina-

zione di 45°;

• super

ficie dei collettori solari per l’acqua calda sanitaria: 1 m2/

persona a nord - 0,75 m2/persona al centro - 0,5 m2/perso-

na al sud;

• per l’integrazione al riscaldamento la superficie dei collettori

solari

è stata posta pari al 10% della super

ficie da riscaldare;

• fabbisogno giornaliero di acqua calda sanitaria: 50 l/persona

(comfort medio);

• isolamento termico medio dell’edificio;

• portata del

fluido termovettore: 50 l/h per ogni metro qua-

drato di collettore solare (con tali valori di portata le perdite

di carico nei tubi CSST sono inferiori a 0,03 bar/m).

Per il dimensionamento definitivo bisogna tenere conto della

reale tipologia di impianto, delle caratteristiche di tutti i compo-

nenti (collettori, bollitore, etc.) e dell’edificio e delle condizioni

climatiche (soprattutto per l’integrazione al riscaldamento).

Plant sizing example

Note: the sizing charts have been built with the following pa-

rameters:

• standard solar collectors with south orientation and incli-

nation of 45°;

• surface of solar collectors for domestic hot water: 1 m2/

person north - 0,75 m2/person centre - 0,5 m2person

south;

• for heating integration, the surface of the solar collectors

has been set equal to 10% of the surface to be heated;

• daily requirement for domestic hot water: 50 l / person (av-

erage comfort);

• building average thermal insulation;

• heat transfer fluid medium flow rate: 50 l/h per square me-

ter of solar collector (with these

flow values the load losses

in the PLT-CSST tubes are lower than 0,03 bar/m).

For

final sizing must take into account the actual type of

plant, the characteristics of all the components (collectors,

kettle, etc.) and the building and the weather conditions (es-

pecially for heating integration).

Numero abitanti

Residents number

Dimensione delle tubazioni CSST

Size of PLT-CSST tubes

DN 12

DN 15

DN 20

DN 25

Nord / North

Centro / Centre

DN 12

DN 15

DN 20

DN 25

Sud / South

DN 12

DN 15

DN 20

Dimensione indicativa delle tubazioni CSST per impianti solari termici per sola acqua calda sanitaria

Approximate size of PLT-CSST tubing for solar thermal plants for domestic hot water and heating integration
