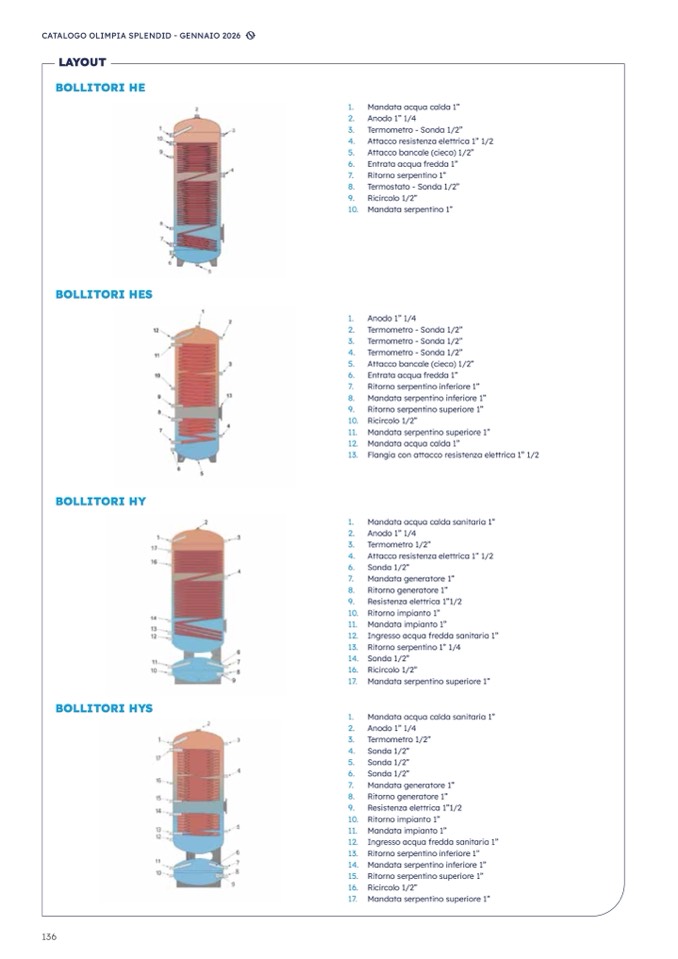

LAYOUT
BOLLITORI HE
BOLLITORI HE
S
BOLLITORI HY
BOLLITORI HYS
136
1.
Mandata acqua calda 1
”
2. Anodo 1” 1/4
3. Termometro - Sonda 1/2
”
4.
Attacco resistenza elettrica 1” 1/
2
5. Attacco bancale (cieco) 1/2”
6. Entrata acqua fredda 1
”
7.
Ritorno serpentino 1
”
8. Termostato - Sonda 1/2
”
9. Ricircolo 1/2”
10. Mandata serpentino 1”
1.
Anodo 1” 1/
4
2. Termometro - Sonda 1/2
”
3. Termometro - Sonda 1/2
”
4. Termometro - Sonda 1/2
”
5. Attacco bancale (cieco) 1/2”
6. Entrata acqua fredda 1
”
7.
Ritorno serpentino inferiore 1
”
8. Mandata serpentino inferiore 1”
9. Ritorno serpentino superiore 1”
10. Ricircolo 1/2”
11. Mandata serpentino superiore 1”
12. Mandata acqua calda 1”
13.
Flangia con attacco resistenza elettrica 1” 1/
2
1.
Mandata acqua calda sanitaria 1
”
2. Anodo 1” 1/4
3. Termometro 1/2”
4.
Attacco resistenza elettrica 1” 1/
2
6. Sonda 1/2
”
7.
Mandata generatore 1
”
8. Ritorno generatore 1”
9. Resistenza elettrica 1”1/2
10. Ritorno impianto 1”
11. Mandata impianto 1”
12.
Ingresso acqua fredda sanitaria 1
”
13. Ritorno serpentino 1” 1/4
14. Sonda 1/2
”
16. Ricircolo 1/2”
17. Mandata serpentino superiore 1”
1.
Mandata acqua calda sanitaria 1
”
2. Anodo 1” 1/4
3. Termometro 1/2”
4. Sonda 1/2
”
5. Sonda 1/2
”
6. Sonda 1/2
”
7.
Mandata generatore 1
”
8. Ritorno generatore 1”
9. Resistenza elettrica 1”1/2
10. Ritorno impianto 1”
11. Mandata impianto 1”
12.
Ingresso acqua fredda sanitaria 1
”
13. Ritorno serpentino inferiore 1
”
14. Mandata serpentino inferiore 1”
15. Ritorno serpentino superiore 1”
16. Ricircolo 1/2”
17. Mandata serpentino superiore 1”
