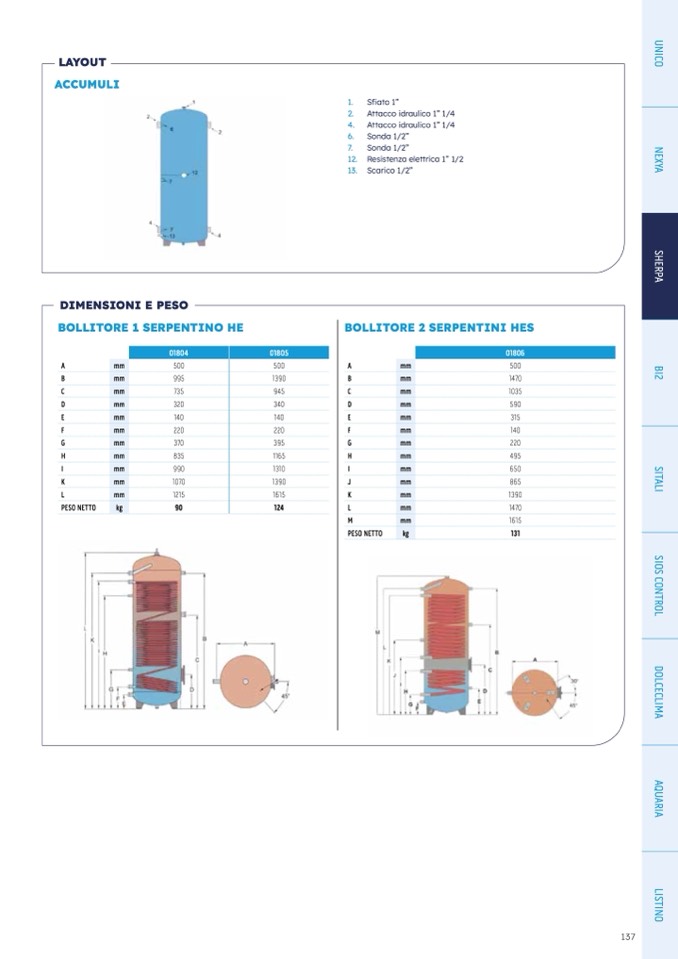

LAYOUT

ACCUMULI

DIMENSIONI E PESO

BOLLITORE 1 SERPENTINO H

E

01804

A

mm

500

B

mm

995

C

mm

735

D

mm

320

E

mm

140

F

mm

220

G

mm

370

H

mm

835

I

mm

990

K

mm

1070

L

mm

1215

PESO NETTO

kg

90

01805

500

139

0

94

5

34

0

140

22

0

395

1165

131

0

1390

1615

124

1.

S

fiato 1”

2. Attacco idraulico 1” 1/4

4. Attacco idraulico 1” 1/4

6. Sonda 1/2”

7.

Sonda 1/2”

12. Resistenza elettrica 1” 1/2

13. Scarico 1/2”

BOLLITORE 2 SERPENTINI HES

01806

A

mm

500

B

mm

147

0

C

mm

1035

D

mm

590

E

mm

315

F

mm

140

G

mm

220

H

mm

49

5

I

mm

650

J

mm

86

5

K

mm

1390

L

mm

147

0

M

mm

1615

PESO NETTO

kg

131
