SISTEMA NEW PLUS

SETTORE DI

APPLICAZIONE

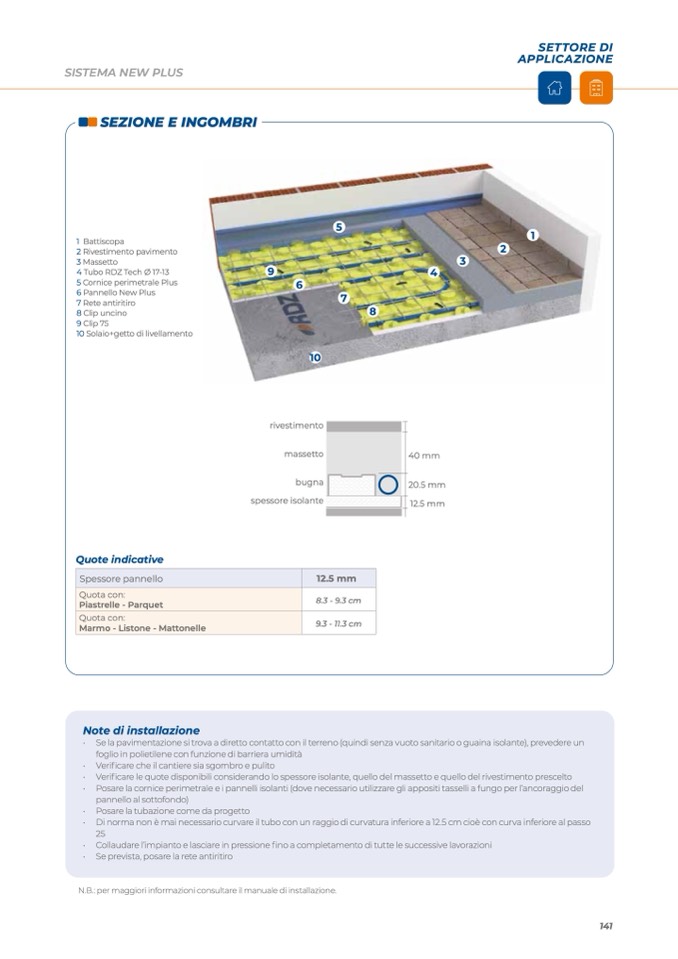

SEZIONE E INGOMBRI

1 Battiscopa

2 Rivestimento pavimento

3 Massetto

4 Tubo RDZ Tech Ø 17-13

5 Cornice perimetrale Plus

6 Pannello New Plus

7 Rete antiritiro

8 Clip uncino

9 Clip 75

10 Solaio+getto di livellamento

5

1

2

9

4

6

7

10

rivestimento

massetto

bugna

spessore isolante

8.3 - 9.3 cm

9.3 - 11.3 cm

3

8

40 mm

20.5 mm

12.5 mm

Quote indicative

Spessore pannello

Quota con:

Piastrelle - Parquet

Quota con:

Marmo - Listone - Mattonelle

Note di installazione

• Se la pavimentazione si trova a diretto contatto con il terreno (quindi senza vuoto sanitario o guaina isolante), prevedere un

foglio in polietilene con funzione di barriera umidità

• Verificare che il cantiere sia sgombro e pulito

• Verificare le quote disponibili considerando lo spessore isolante, quello del massetto e quello del rivestimento prescelto

• Posare la cornice perimetrale e i pannelli isolanti (dove necessario utilizzare gli appositi tasselli a fungo per l’ancoraggio del

pannello al sottofondo)

• Posare la tubazione come da progetto

• Di norma non è mai necessario curvare il tubo con un raggio di curvatura inferiore a 12.5 cm cioè con curva inferiore al passo

25

• Collaudare l’impianto e lasciare in pressione fino a completamento di tutte le successive lavorazioni

• Se prevista, posare la rete antiritiro

N.B.: per maggiori informazioni consultare il manuale di installazione.

12.5 mm
