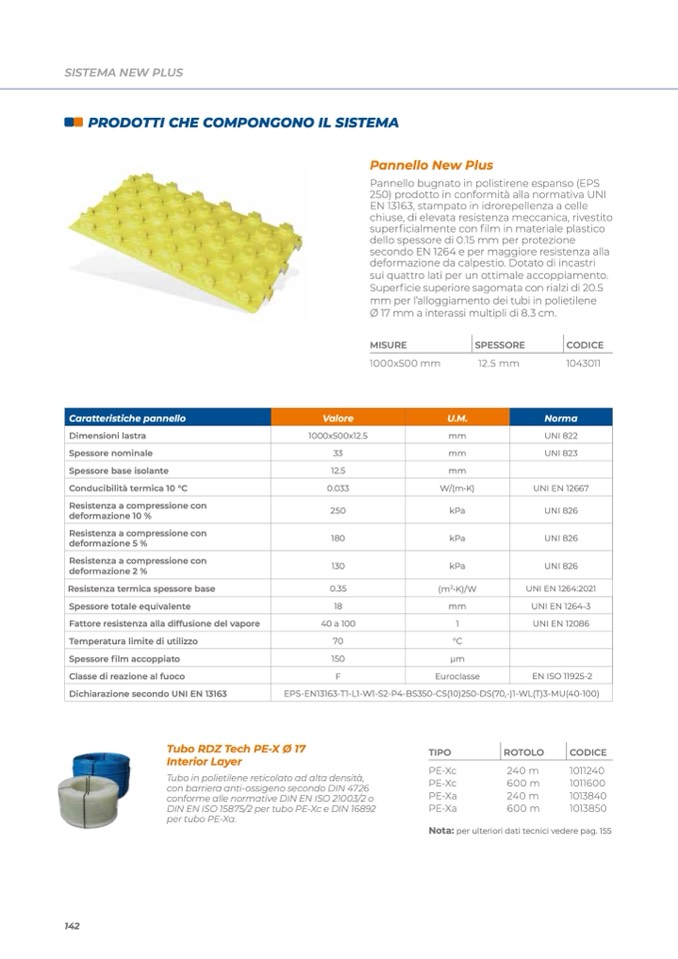

SISTEMA NEW PLUS

PRODOTTI CHE COMPONGONO IL SISTEMA

Pannello New Plus

Pannello bugnato in polistirene espanso (EPS

250) prodotto in conformità alla normativa UNI

EN 13163, stampato in idrorepellenza a celle

chiuse, di elevata resistenza meccanica, rivestito

superficialmente con film in materiale plastico

dello spessore di 0.15 mm per protezione

secondo EN 1264 e per maggiore resistenza alla

deformazione da calpestio. Dotato di incastri

sui quattro lati per un ottimale accoppiamento.

Superficie superiore sagomata con rialzi di 20.5

mm per l’alloggiamento dei tubi in polietilene

Ø 17 mm a interassi multipli di 8.3 cm.

MISURE

1000x500 mm

SPESSORE

12.5 mm

CODICE

1043011

Caratteristiche pannello

Valore

U.M.

Norma

Dimensioni lastra

1000x500x12.5

mm

UNI 822

Spessore nominale

33

mm

UNI 823

Spessore base isolante

12.5

mm

Conducibilità termica 10 °C

0.033

W/(m•K)

UNI EN 12667

Resistenza a compressione con

deformazione 10 %

250

kPa

UNI 826

Resistenza a compressione con

deformazione 5 %

180

kPa

UNI 826

Resistenza a compressione con

deformazione 2 %

130

kPa

UNI 826

Resistenza termica spessore base

0.35

(m

2

•K)/W

UNI EN 1264:2021

Spessore totale equivalente

18

mm

UNI EN 1264-3

Fattore resistenza alla diffusione del vapore

40 a 100

1

UNI EN 12086

Temperatura limite di utilizzo

70

°C

Spessore film accoppiato

150

μm

Classe di reazione al fuoco

F

Euroclasse

EN ISO 11925-2

Dichiarazione secondo UNI EN 13163

EPS-EN13163-T1-L1-W1-S2-P4-BS350-CS(10)250-DS(70,-)1-WL(T)3-MU(40-100)

142

Tubo RDZ Tech PE-X Ø 17

Interior Layer

Tubo in polietilene reticolato ad alta densità,

con barriera anti-ossigeno secondo DIN 4726

conforme alle normative DIN EN ISO 21003/2 o

DIN EN ISO 15875/2 per tubo PE-Xc e DIN 16892

per tubo PE-Xa.

TIPO

PE-Xc

PE-Xc

PE-Xa

PE-Xa

ROTOLO

240 m

600 m

240 m

600 m

CODICE

1011240

1011600

1013840

1013850

Nota: per ulteriori dati tecnici vedere pag. 155
