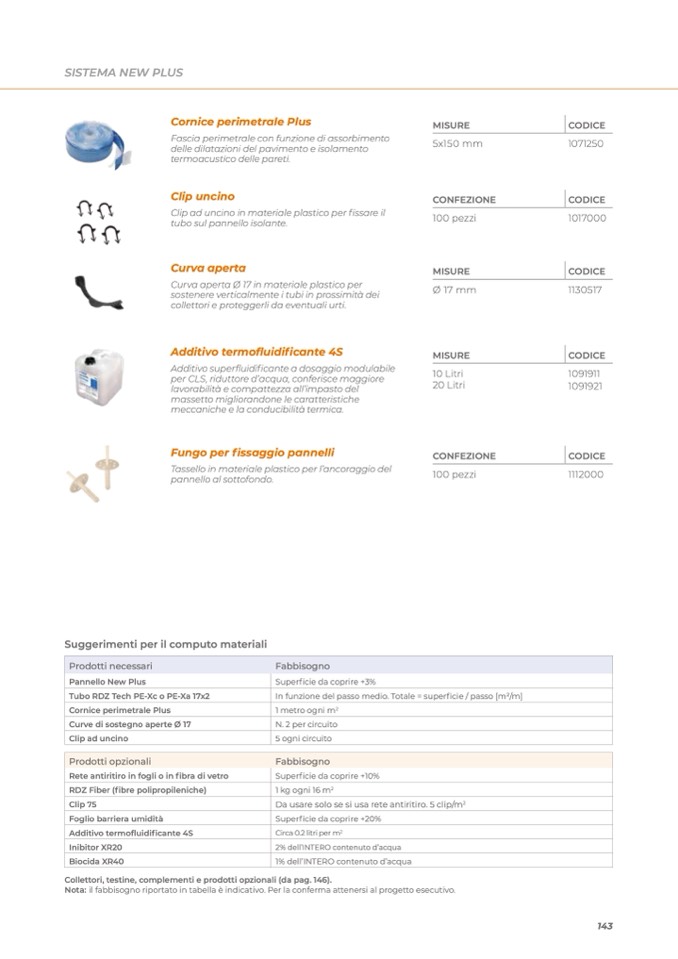

SISTEMA NEW PLUS

Cornice perimetrale Plus

Fascia perimetrale con funzione di assorbimento

delle dilatazioni del pavimento e isolamento

termoacustico delle pareti.

Clip uncino

Clip ad uncino in materiale plastico per fissare il

tubo sul pannello isolante.

Curva aperta

Curva aperta Ø 17 in materiale plastico per

sostenere verticalmente i tubi in prossimità dei

collettori e proteggerli da eventuali urti.

Additivo termofluidificante 4S

Additivo superfluidificante a dosaggio modulabile

per CLS, riduttore d’acqua, conferisce maggiore

lavorabilità e compattezza all’impasto del

massetto migliorandone le caratteristiche

meccaniche e la conducibilità termica.

Fungo per fissaggio pannelli

Tassello in materiale plastico per l’ancoraggio del

pannello al sottofondo.

MISURE

5x150 mm

CONFEZIONE

100 pezzi

MISURE

Ø 17 mm

MISURE

10 Litri

20 Litri

CONFEZIONE

100 pezzi

CODICE

1071250

CODICE

1017000

CODICE

1130517

CODICE

1091911

1091921

CODICE

1112000

Suggerimenti per il computo materiali

Prodotti necessari

Fabbisogno

Pannello New Plus

Superficie da coprire +3%

Tubo RDZ Tech PE-Xc o PE-Xa 17x2

In funzione del passo medio. Totale = superficie / passo [m2/m]

Cornice perimetrale Plus

1 metro ogni m

2

Curve di sostegno aperte Ø 17

N. 2 per circuito

Clip ad uncino

5 ogni circuito

Prodotti opzionali

Fabbisogno

Rete antiritiro in fogli o in fibra di vetro

Superficie da coprire +10%

RDZ Fiber (fibre polipropileniche)

1 kg ogni 16 m

2

Clip 75

Da usare solo se si usa rete antiritiro. 5 clip/m

2

Foglio barriera umidità

Superficie da coprire +20%

Additivo termofluidificante 4S

Circa 0.2 litri per m

2

Inibitor XR20

2% dell’INTERO contenuto d’acqua

Biocida XR40

1% dell’INTERO contenuto d’acqua

Collettori, testine, complementi e prodotti opzionali (da pag. 146).

Nota: il fabbisogno riportato in tabella è indicativo. Per la conferma attenersi al progetto esecutivo.

143
