COLLETTORI

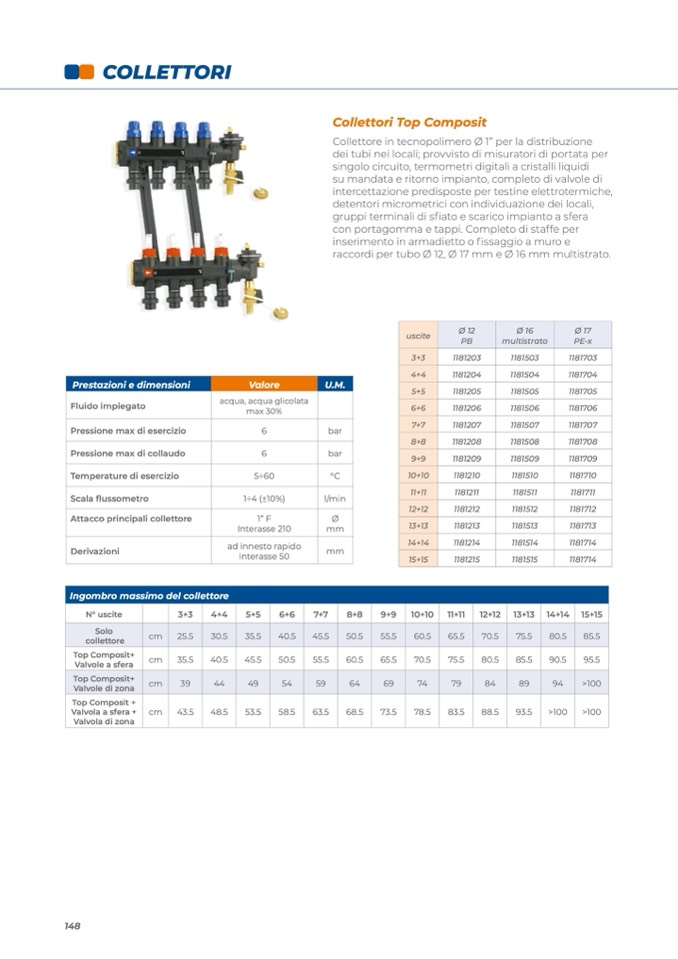

Collettori Top Composit

Collettore in tecnopolimero Ø 1” per la distribuzione

dei tubi nei locali; provvisto di misuratori di portata per

singolo circuito, termometri digitali a cristalli liquidi

su mandata e ritorno impianto, completo di valvole di

intercettazione predisposte per testine elettrotermiche,

detentori micrometrici con individuazione dei locali,

gruppi terminali di sfiato e scarico impianto a sfera

con portagomma e tappi. Completo di staffe per

inserimento in armadietto o fissaggio a muro e

raccordi per tubo Ø 12, Ø 17 mm e Ø 16 mm multistrato.

3+3

Ø 12

PB

Ø 16

multistrato

Ø 17

PE-x

4+4

Prestazioni e dimensioni

Valore

U.M.

Fluido impiegato

acqua, acqua glicolata

max 30%

Pressione max di esercizio

6

bar

Pressione max di collaudo

6

bar

Temperature di esercizio

5÷60

°C

Scala flussometro

1÷4 (±10%)

l/min

Attacco principali collettore

1” F

Interasse 210

Ø

mm

Derivazioni

ad innesto rapido

interasse 50

mm

5+5

Ingombro massimo del collettore

N° uscite

Top Composit+

Valvole a sfera

14+14

3+3

4+4

5+5

6+6

7+7

8+8

9+9

1181203

1181503

1181204

1181504

1181205

1181505

1181206

1181506

1181207

1181507

1181208

1181508

1181209

1181509

1181210

1181510

1181211

1181511

1181212

1181512

1181213

1181513

1181214

1181514

1181215

1181515

10+10 11+11

12+12 13+13

1181703

1181704

1181705

1181706

1181707

1181708

1181709

1181710

1181711

1181712

1181713

1181714

1181714

15+15

Solo

collettore

cm

25.5

30.5

35.5

40.5

45.5

50.5

55.5

60.5

65.5

70.5

75.5

80.5

85.5

cm

35.5

40.5

45.5

50.5

55.5

60.5

65.5

70.5

75.5

80.5

85.5

90.5

95.5

Top Composit+

Valvole di zona

cm

39

44

49

54

59

64

69

74

79

84

89

94

>100

Top Composit +

Valvola a sfera +

Valvola di zona

cm

43.5

48.5

53.5

58.5

63.5

68.5

73.5

78.5

83.5

88.5

93.5

>100

>100

148

uscite

6+6

7+7

8+8

9+9

10+10

11+11

12+12

13+13

14+14

15+15
