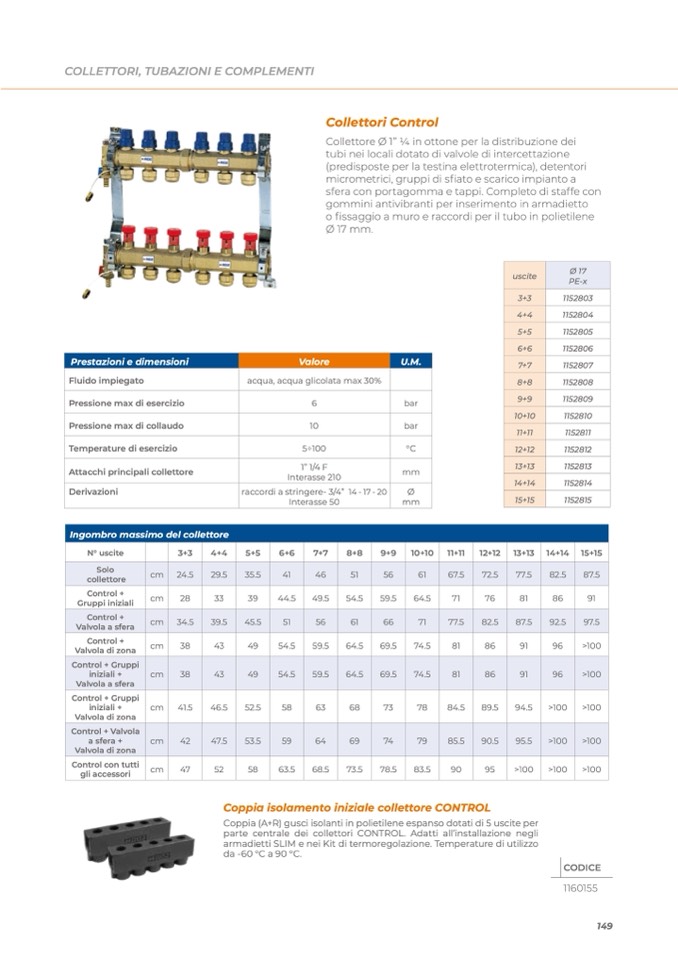

COLLETTORI, TUBAZIONI E COMPLEMENTI
Collettori Control
Collettore Ø 1” 1⁄4 in ottone per la distribuzione dei
tubi nei locali dotato di valvole di intercettazione
(predisposte per la testina elettrotermica), detentori
micrometrici, gruppi di sfiato e scarico impianto a
sfera con portagomma e tappi. Completo di staffe con
gommini antivibranti per inserimento in armadietto
o fissaggio a muro e raccordi per il tubo in polietilene
Ø 17 mm.
Prestazioni e dimensioni
Valore
U.M.
Fluido impiegato
acqua, acqua glicolata max 30%
Pressione max di esercizio
6
bar
Pressione max di collaudo
10
bar
Temperature di esercizio
5÷100
°C
Attacchi principali collettore
1” 1/4 F
Interasse 210
mm
Derivazioni
raccordi a stringere- 3/4” 14 - 17 - 20
Interasse 50
Ø
mm
7+7
8+8
9+9
10+10
11+11
12+12
13+13
14+14
15+15
Ingombro massimo del collettore
N° uscite
3+3
4+4
5+5
6+6
7+7
8+8
9+9
10+10 11+11
12+12 13+13
1152803
1152804
1152805
1152806
1152807
1152808
1152809
1152810
1152811
1152812
1152813
1152814
1152815
14+14 15+15
Solo
collettore
Control +
Gruppi iniziali
Control +
Valvola di zona
Control con tutti
gli accessori
cm
cm
cm
cm
24.5
29.5
35.5
41
46
51
56
61
67.5
72.5
uscite
77.5
82.5
Ø 17
PE-x
3+3
4+4
5+5
6+6
87.5
28
33
39
44.5
49.5
54.5
59.5
64.5
71
76
81
86
39.5
45.5
56
61
66
71
77.5
87.5
92.5
91
Control +
Valvola a sfera
cm
34.5
51
82.5
97.5
38
43
49
49
54.5
59.5
64.5
69.5
74.5
81
81
86
91
96
>100
Control + Gruppi
iniziali +
Valvola a sfera
cm
38
43
54.5
59.5
64.5
69.5
74.5
86
91
96
>100
Control + Gruppi
iniziali +
Valvola di zona
cm
41.5
46.5
52.5
58
63
68
73
78
84.5
89.5
94.5
>100
>100
Control + Valvola
a sfera +
Valvola di zona
cm
42
47.5
53.5
59
64
69
74
79
85.5
90.5
95.5
>100
>100
47
52
58
63.5
68.5
73.5
78.5
83.5
90
95
>100
>100
>100
Coppia isolamento iniziale collettore CONTROL
Coppia (A+R) gusci isolanti in polietilene espanso dotati di 5 uscite per
parte centrale dei collettori CONTROL. Adatti all’installazione negli
armadietti SLIM e nei Kit di termoregolazione. Temperature di utilizzo
da -60 °C a 90 °C.
CODICE
1160155
