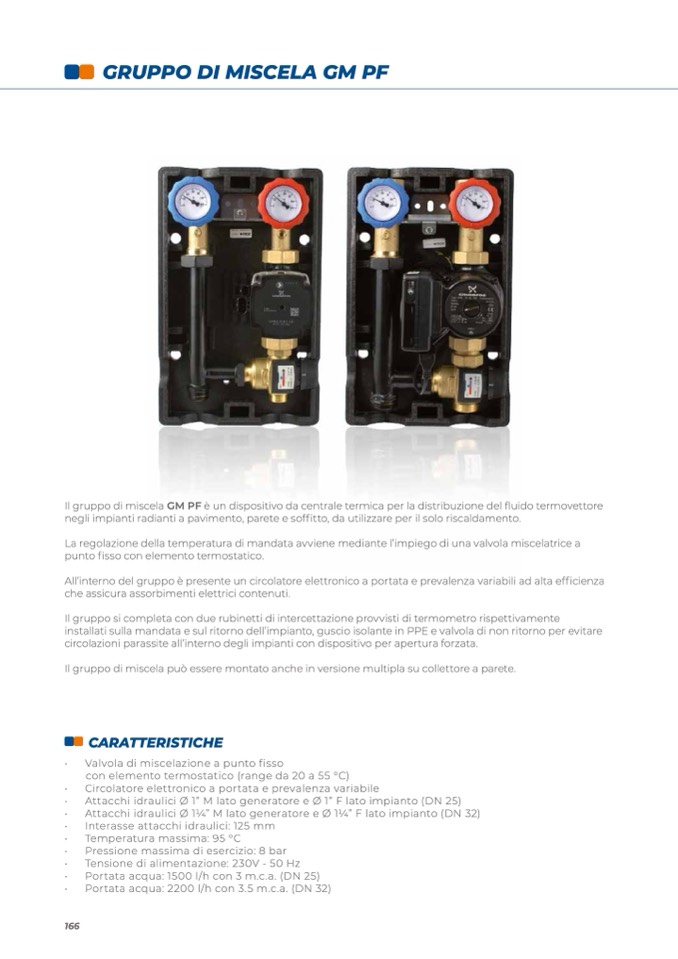

GRUPPO DI MISCELA GM PF

Il gruppo di miscela GM PF è un dispositivo da centrale termica per la distribuzione del fluido termovettore

negli impianti radianti a pavimento, parete e soffitto, da utilizzare per il solo riscaldamento.

La regolazione della temperatura di mandata avviene mediante l’impiego di una valvola miscelatrice a

punto fisso con elemento termostatico.

All’interno del gruppo è presente un circolatore elettronico a portata e prevalenza variabili ad alta efficienza

che assicura assorbimenti elettrici contenuti.

Il gruppo si completa con due rubinetti di intercettazione provvisti di termometro rispettivamente

installati sulla mandata e sul ritorno dell’impianto, guscio isolante in PPE e valvola di non ritorno per evitare

circolazioni parassite all’interno degli impianti con dispositivo per apertura forzata.

Il gruppo di miscela può essere montato anche in versione multipla su collettore a parete.

CARATTERISTICHE

•

Valvola di miscelazione a punto fisso

con elemento termostatico (range da 20 a 55 °C)

•

Circolatore elettronico a portata e prevalenza variabile

•

Attacchi idraulici Ø 1” M lato generatore e Ø 1” F lato impianto (DN 25)

•

Attacchi idraulici Ø 11⁄4” M lato generatore e Ø 11⁄4” F lato impianto (DN 32)

•

Interasse attacchi idraulici: 125 mm

•

Temperatura massima: 95 °C

•

Pressione massima di esercizio: 8 bar

•

Tensione di alimentazione: 230V - 50 Hz

•

Portata acqua: 1500 l/h con 3 m.c.a. (DN 25)

•

Portata acqua: 2200 l/h con 3.5 m.c.a. (DN 32)

166
