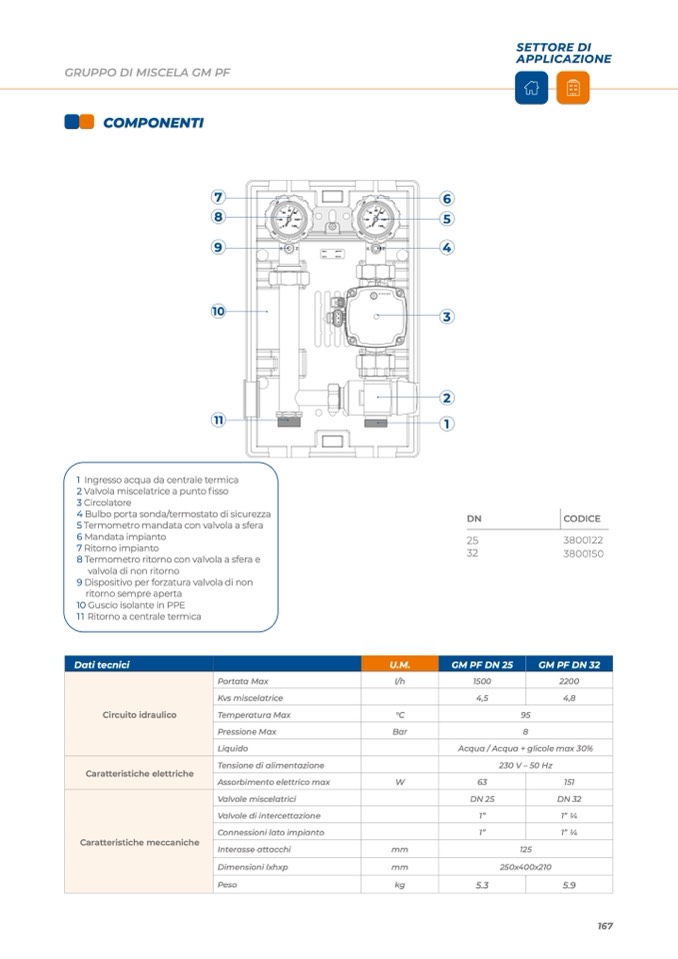

GRUPPO DI MISCELA GM PF

COMPONENTI

7

8

SETTORE DI

APPLICAZIONE

Caratteristiche elettriche

Caratteristiche meccaniche

Pressione Max

Bar

Liquido

Tensione di alimentazione

Assorbimento elettrico max

W

Valvole miscelatrici

Valvole di intercettazione

Connessioni lato impianto

Interasse attacchi

mm

Dimensioni lxhxp

mm

Peso

kg

95

8

Acqua / Acqua + glicole max 30%

230 V – 50 Hz

40

20

0

60

°C

80

40

100

20

120

0

60

°C

80

100

120

6

5

9

4

10

11

1 Ingresso acqua da centrale termica

2 Valvola miscelatrice a punto fisso

3 Circolatore

4 Bulbo porta sonda/termostato di sicurezza

5 Termometro mandata con valvola a sfera

6 Mandata impianto

7 Ritorno impianto

8 Termometro ritorno con valvola a sfera e

valvola di non ritorno

9 Dispositivo per forzatura valvola di non

ritorno sempre aperta

10 Guscio isolante in PPE

11 Ritorno a centrale termica

Dati tecnici

U.M.

Portata Max

l/h

Kvs miscelatrice

Circuito idraulico

Temperatura Max

°C

3

2

1

DN

25

32

GM PF DN 25

1500

4,5

CODICE

3800122

3800150

GM PF DN 32

2200

4,8

63

DN 25

1”

1”

5.3

151

DN 32

1” 1/4

1” 1/4

125

250x400x210

5.9

167
