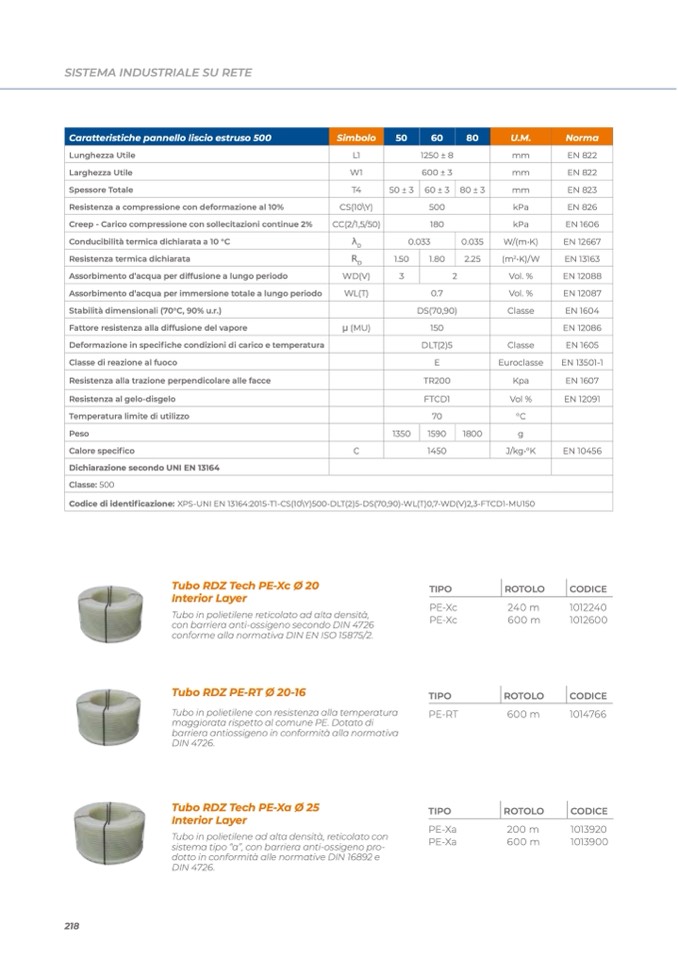

SISTEMA INDUSTRIALE SU RETE
Caratteristiche pannello liscio estruso 500
Simbolo
50
60
80
U.M.
Norma
Lunghezza Utile
L1
1250 ± 8
mm
EN 822
Larghezza Utile
W1
600 ± 3
mm
EN 822
Spessore Totale
T4
50 ± 3
60 ± 3
80 ± 3
mm
EN 823
Resistenza a compressione con deformazione al 10%
CS(10\Y)
500
kPa
EN 826
Creep - Carico compressione con sollecitazioni continue 2%
CC(2/1,5/50)
180
kPa
EN 1606
Conducibilità termica dichiarata a 10 °C
λ
D
0.033
0.035
W/(m•K)
EN 12667
Resistenza termica dichiarata
R
D
1.50
1.80
2.25
(m
2
•K)/W
EN 13163
Assorbimento d’acqua per diffusione a lungo periodo
WD(V)
3
2
Vol. %
EN 12088
Assorbimento d’acqua per immersione totale a lungo periodo
WL(T)
0.7
Vol. %
EN 12087
Stabilità dimensionali (70°C, 90% u.r.)
DS(70,90)
Classe
EN 1604
Fattore resistenza alla diffusione del vapore
μ (MU)
150
EN 12086
Deformazione in specifiche condizioni di carico e temperatura
DLT(2)5
Classe
EN 1605
Classe di reazione al fuoco
E
Euroclasse
EN 13501-1
Resistenza alla trazione perpendicolare alle facce
TR200
Kpa
EN 1607
Resistenza al gelo-disgelo
FTCD1
Vol %
EN 12091
Temperatura limite di utilizzo
70
°C
Peso
1350
1590
1800
g
Calore specifico
C
1450
J/kg•°K
EN 10456
Dichiarazione secondo UNI EN 13164
Classe: 500
Codice di identificazione: XPS-UNI EN 13164:2015-T1-CS(10\Y)500-DLT(2)5-DS(70,90)-WL(T)0,7-WD(V)2,3-FTCD1-MU150
Tubo RDZ Tech PE-Xc Ø 20
Interior Layer
Tubo in polietilene reticolato ad alta densità,
con barriera anti-ossigeno secondo DIN 4726
conforme alla normativa DIN EN ISO 15875/2.
Tubo RDZ PE-RT Ø 20-16
Tubo in polietilene con resistenza alla temperatura
maggiorata rispetto al comune PE. Dotato di
barriera antiossigeno in conformità alla normativa
DIN 4726.
Tubo RDZ Tech PE-Xa Ø 25
Interior Layer
Tubo in polietilene ad alta densità, reticolato con
sistema tipo “a”, con barriera anti-ossigeno pro-
dotto in conformità alle normative DIN 16892 e
DIN 4726.
TIPO
PE-Xc
PE-Xc
TIPO
PE-RT
TIPO
PE-Xa
PE-Xa
ROTOLO
240 m
600 m
ROTOLO
600 m
ROTOLO
200 m
600 m
CODICE
1012240
1012600
CODICE
1014766
CODICE
1013920
1013900
218
