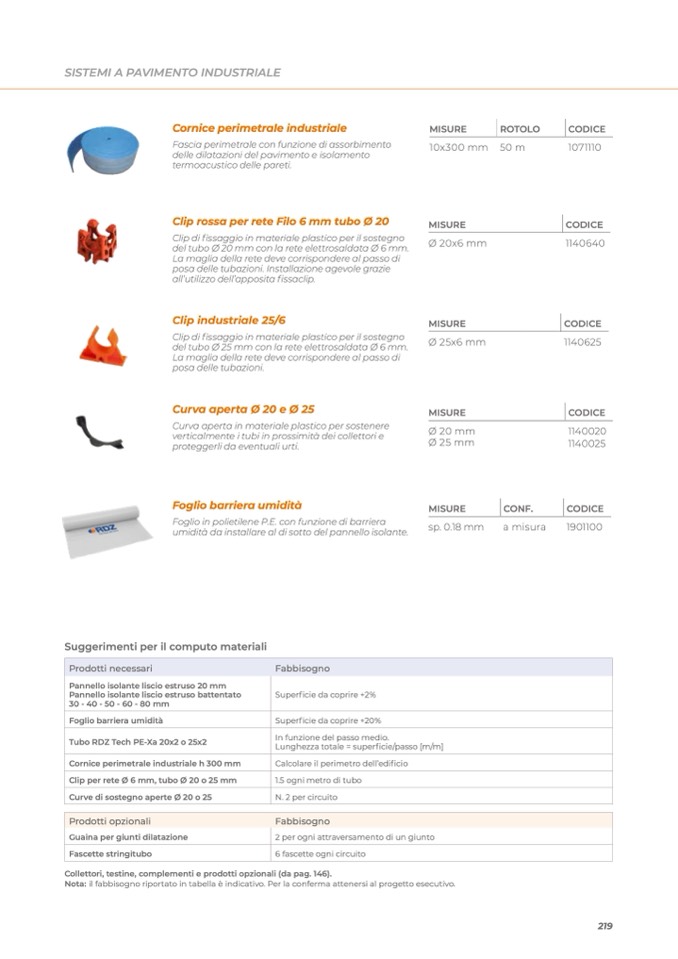

SISTEMI A PAVIMENTO INDUSTRIALE
Cornice perimetrale industriale
Fascia perimetrale con funzione di assorbimento
delle dilatazioni del pavimento e isolamento
termoacustico delle pareti.
Clip rossa per rete Filo 6 mm tubo Ø 20
Clip di fissaggio in materiale plastico per il sostegno
del tubo Ø 20 mm con la rete elettrosaldata Ø 6 mm.
La maglia della rete deve corrispondere al passo di
posa delle tubazioni. Installazione agevole grazie
all’utilizzo dell’apposita fissaclip.
Clip industriale 25/6
Clip di fissaggio in materiale plastico per il sostegno
del tubo Ø 25 mm con la rete elettrosaldata Ø 6 mm.
La maglia della rete deve corrispondere al passo di
posa delle tubazioni.
Curva aperta Ø 20 e Ø 25
Curva aperta in materiale plastico per sostenere
verticalmente i tubi in prossimità dei collettori e
proteggerli da eventuali urti.
Foglio barriera umidità
Foglio in polietilene P.E. con funzione di barriera
umidità da installare al di sotto del pannello isolante.
MISURE
10x300 mm
MISURE
Ø 20x6 mm
MISURE
Ø 25x6 mm
MISURE
Ø 20 mm
Ø 25 mm
MISURE
sp. 0.18 mm
ROTOLO
50 m
CODICE
1071110
CODICE
1140640
CODICE
1140625
CODICE
1140020
1140025
CODICE
1901100
CONF.
a misura
Suggerimenti per il computo materiali
Prodotti necessari
Fabbisogno
Pannello isolante liscio estruso 20 mm
Pannello isolante liscio estruso battentato
30 - 40 - 50 - 60 - 80 mm
Superficie da coprire +2%
Foglio barriera umidità
Superficie da coprire +20%
Tubo RDZ Tech PE-Xa 20x2 o 25x2
In funzione del passo medio.
Lunghezza totale = superficie/passo [m/m]
Cornice perimetrale industriale h 300 mm
Calcolare il perimetro dell’edificio
Clip per rete Ø 6 mm, tubo Ø 20 o 25 mm
1.5 ogni metro di tubo
Curve di sostegno aperte Ø 20 o 25
N. 2 per circuito
Prodotti opzionali
Fabbisogno
Guaina per giunti dilatazione
2 per ogni attraversamento di un giunto
Fascette stringitubo
6 fascette ogni circuito
Collettori, testine, complementi e prodotti opzionali (da pag. 146).
Nota: il fabbisogno riportato in tabella è indicativo. Per la conferma attenersi al progetto esecutivo.
