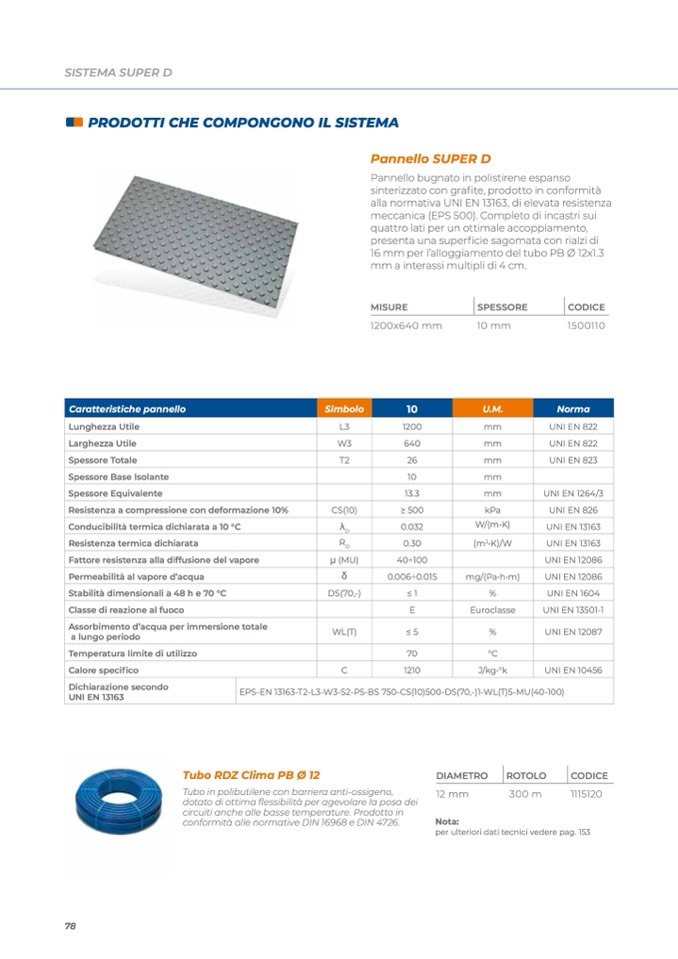

SISTEMA SUPER D

PRODOTTI CHE COMPONGONO IL SISTEMA

Pannello SUPER D

Pannello bugnato in polistirene espanso

sinterizzato con grafite, prodotto in conformità

alla normativa UNI EN 13163, di elevata resistenza

meccanica (EPS 500). Completo di incastri sui

quattro lati per un ottimale accoppiamento,

presenta una superficie sagomata con rialzi di

16 mm per l’alloggiamento del tubo PB Ø 12x1.3

mm a interassi multipli di 4 cm.

MISURE

SPESSORE

1200x640 mm

10 mm

CODICE

1500110

Caratteristiche pannello

Simbolo

10

U.M.

Norma

Lunghezza Utile

L3

1200

mm

UNI EN 822

Larghezza Utile

W3

640

mm

UNI EN 822

Spessore Totale

T2

26

mm

UNI EN 823

Spessore Base Isolante

10

mm

Spessore Equivalente

13.3

mm

UNI EN 1264/3

Resistenza a compressione con deformazione 10%

CS(10)

≥ 500

kPa

UNI EN 826

Conducibilità termica dichiarata a 10 °C

λ

D

0.032

W/(m•K)

UNI EN 13163

Resistenza termica dichiarata

R

D

0.30

(m

2

•K)/W

UNI EN 13163

Fattore resistenza alla diffusione del vapore

μ (MU)

40÷100

UNI EN 12086

Permeabilità al vapore d’acqua

δ

0.006÷0.015

mg/(Pa•h•m)

UNI EN 12086

Stabilità dimensionali a 48 h e 70 °C

DS(70,-)

≤1

%

UNI EN 1604

Classe di reazione al fuoco

E

Euroclasse

UNI EN 13501-1

Assorbimento d’acqua per immersione totale

a lungo periodo

WL(T)

≤5

%

UNI EN 12087

Temperatura limite di utilizzo

70

°C

Calore specifico

C

1210

J/kg•°k

UNI EN 10456

Dichiarazione secondo

UNI EN 13163

EPS-EN 13163-T2-L3-W3-S2-P5-BS 750-CS(10)500-DS(70,-)1-WL(T)5-MU(40-100)

78

Tubo RDZ Clima PB Ø 12

Tubo in polibutilene con barriera anti-ossigeno,

dotato di ottima flessibilità per agevolare la posa dei

circuiti anche alle basse temperature. Prodotto in

conformità alle normative DIN 16968 e DIN 4726.

DIAMETRO

12 mm

Nota:

ROTOLO

300 m

CODICE

1115120

per ulteriori dati tecnici vedere pag. 153
