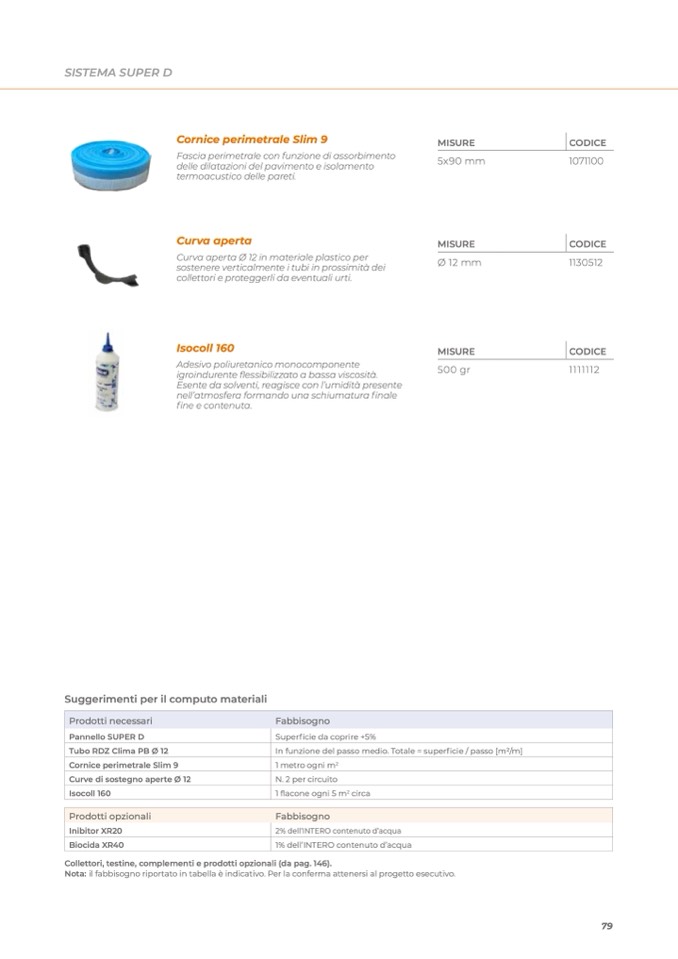

SISTEMA SUPER D

Cornice perimetrale Slim 9

Fascia perimetrale con funzione di assorbimento

delle dilatazioni del pavimento e isolamento

termoacustico delle pareti.

Curva aperta

Curva aperta Ø 12 in materiale plastico per

sostenere verticalmente i tubi in prossimità dei

collettori e proteggerli da eventuali urti.

Isocoll 160

Adesivo poliuretanico monocomponente

igroindurente flessibilizzato a bassa viscosità.

Esente da solventi, reagisce con l’umidità presente

nell’atmosfera formando una schiumatura finale

fine e contenuta.

MISURE

5x90 mm

MISURE

Ø 12 mm

MISURE

500 gr

CODICE

1071100

CODICE

1130512

CODICE

1111112

Suggerimenti per il computo materiali

Prodotti necessari

Fabbisogno

Pannello SUPER D

Superficie da coprire +5%

Tubo RDZ Clima PB Ø 12

In funzione del passo medio. Totale = superficie / passo [m2/m]

Cornice perimetrale Slim 9

1 metro ogni m

2

Curve di sostegno aperte Ø 12

N. 2 per circuito

Isocoll 160

1 flacone ogni 5 m

2

circa

Prodotti opzionali

Fabbisogno

Inibitor XR20

2% dell’INTERO contenuto d’acqua

Biocida XR40

1% dell’INTERO contenuto d’acqua

Collettori, testine, complementi e prodotti opzionali (da pag. 146).

Nota: il fabbisogno riportato in tabella è indicativo. Per la conferma attenersi al progetto esecutivo.

79
