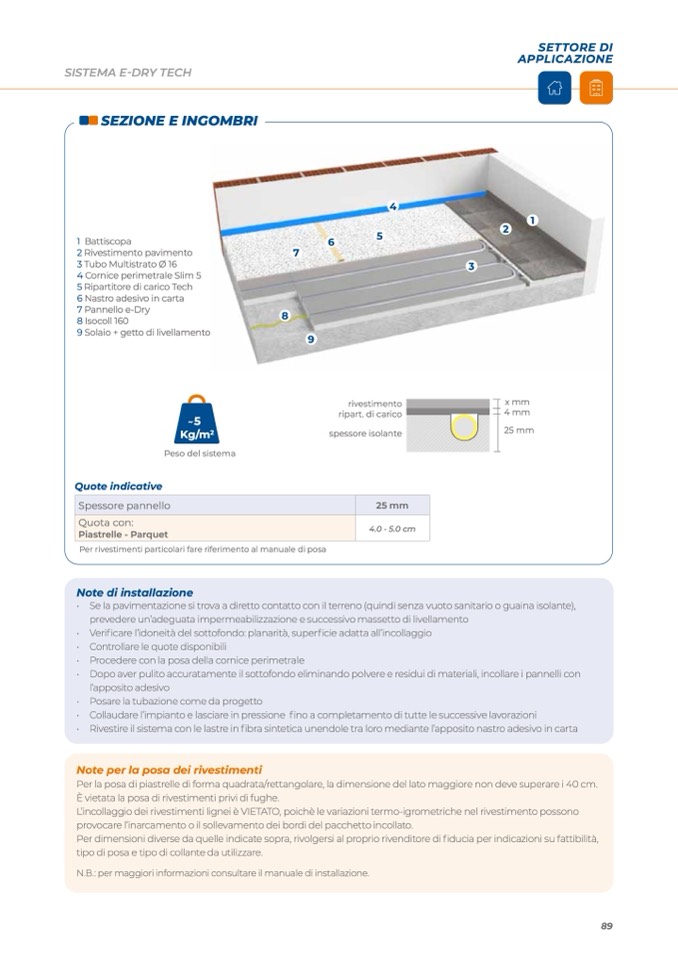

SISTEMA E-DRY TECH

SEZIONE E INGOMBRI

SETTORE DI

APPLICAZIONE

1 Battiscopa

2 Rivestimento pavimento

3 Tubo Multistrato Ø 16

4 Cornice perimetrale Slim 5

5 Ripartitore di carico Tech

6 Nastro adesivo in carta

7 Pannello e-Dry

8 Isocoll 160

9 Solaio + getto di livellamento

̃5

Kg/m

2

Peso del sistema

6

7

8

9

2

Quote indicative

rivestimento

ripart. di carico

spessore isolante

25 mm

Spessore pannello

Quota con:

Piastrelle - Parquet

4.0 - 5.0 cm

Per rivestimenti particolari fare riferimento al manuale di posa

Note di installazione

• Se la pavimentazione si trova a diretto contatto con il terreno (quindi senza vuoto sanitario o guaina isolante),

prevedere un’adeguata impermeabilizzazione e successivo massetto di livellamento

• Verificare l’idoneità del sottofondo: planarità, superficie adatta all’incollaggio

• Controllare le quote disponibili

• Procedere con la posa della cornice perimetrale

• Dopo aver pulito accuratamente il sottofondo eliminando polvere e residui di materiali, incollare i pannelli con

l’apposito adesivo

• Posare la tubazione come da progetto

• Collaudare l’impianto e lasciare in pressione fino a completamento di tutte le successive lavorazioni

• Rivestire il sistema con le lastre in fibra sintetica unendole tra loro mediante l’apposito nastro adesivo in carta

Note per la posa dei rivestimenti

Per la posa di piastrelle di forma quadrata/rettangolare, la dimensione del lato maggiore non deve superare i 40 cm.

È vietata la posa di rivestimenti privi di fughe.

L’incollaggio dei rivestimenti lignei è VIETATO, poichè le variazioni termo-igrometriche nel rivestimento possono

provocare l’inarcamento o il sollevamento dei bordi del pacchetto incollato.

Per dimensioni diverse da quelle indicate sopra, rivolgersi al proprio rivenditore di fiducia per indicazioni su fattibilità,

tipo di posa e tipo di collante da utilizzare.

N.B.: per maggiori informazioni consultare il manuale di installazione.

4

5

1

3

rivestimento

x mm

4 mm

25 mm
