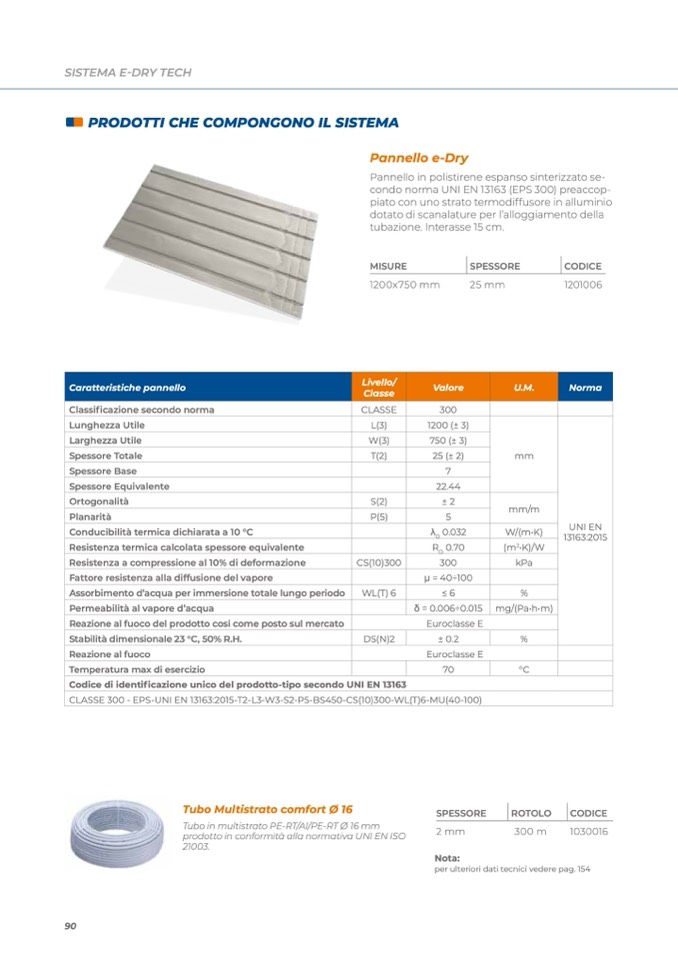

SISTEMA E-DRY TECH

PRODOTTI CHE COMPONGONO IL SISTEMA

Pannello e-Dry

Pannello in polistirene espanso sinterizzato se-

condo norma UNI EN 13163 (EPS 300) preaccop-

piato con uno strato termodiffusore in alluminio

dotato di scanalature per l’alloggiamento della

tubazione. Interasse 15 cm.

MISURE

SPESSORE

CODICE

1201006

1200x750 mm

25 mm

Caratteristiche pannello

Livello/

Classe

Valore

U.M.

Norma

Classificazione secondo norma

CLASSE

300

Lunghezza Utile

L(3)

1200 (± 3)

mm

UNI EN

13163:2015

Larghezza Utile

W(3)

750 (± 3)

Spessore Totale

T(2)

25 (± 2)

Spessore Base

7

Spessore Equivalente

22.44

Ortogonalità

S(2)

±2

mm/m

Planarità

P(5)

5

Conducibilità termica dichiarata a 10 °C

λ

D

0.032

W/(m•K)

Resistenza termica calcolata spessore equivalente

R

D

0.70

(m

2

•K)/W

Resistenza a compressione al 10% di deformazione

CS(10)300

300

kPa

Fattore resistenza alla diffusione del vapore

μ = 40÷100

Assorbimento d’acqua per immersione totale lungo periodo

WL(T) 6

≤6

%

Permeabilità al vapore d’acqua

δ = 0.006÷0.015

mg/(Pa•h•m)

Reazione al fuoco del prodotto cosi come posto sul mercato

Euroclasse E

Stabilità dimensionale 23 °C, 50% R.H.

DS(N)2

± 0.2

%

Reazione al fuoco

Euroclasse E

Temperatura max di esercizio

70

°C

Codice di identificazione unico del prodotto-tipo secondo UNI EN 13163

CLASSE 300 - EPS-UNI EN 13163:2015-T2-L3-W3-S2-P5-BS450-CS(10)300-WL(T)6-MU(40-100)

90

Tubo Multistrato comfort Ø 16

Tubo in multistrato PE-RT/Al/PE-RT Ø 16 mm

prodotto in conformità alla normativa UNI EN ISO

21003.

SPESSORE

2 mm

Nota:

ROTOLO

300 m

CODICE

1030016

per ulteriori dati tecnici vedere pag. 154
