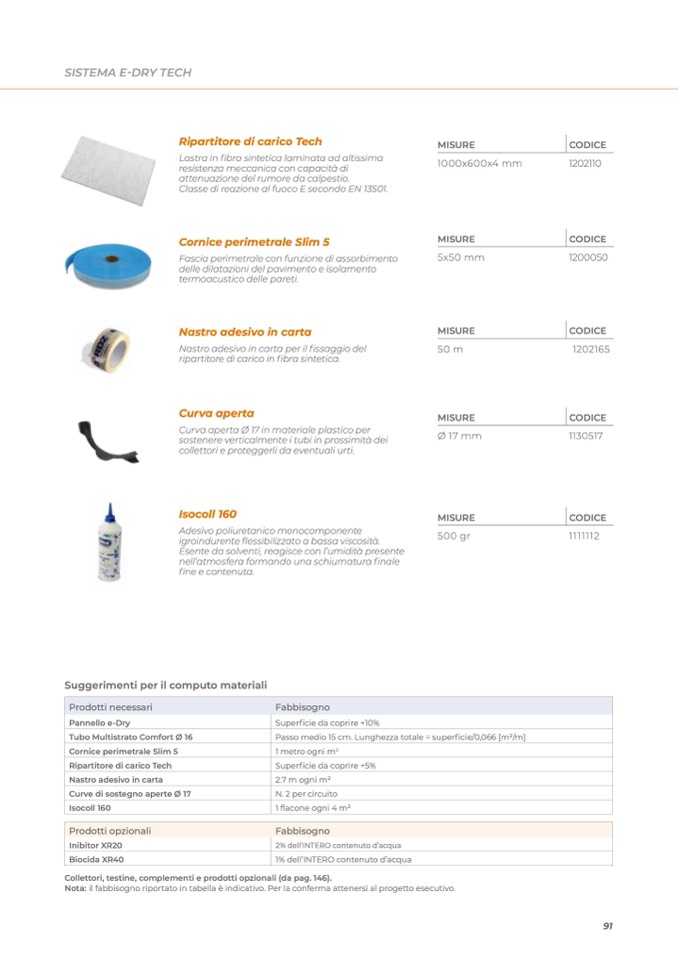

SISTEMA E-DRY TECH

Ripartitore di carico Tech

Lastra in fibra sintetica laminata ad altissima

resistenza meccanica con capacità di

attenuazione del rumore da calpestio.

Classe di reazione al fuoco E secondo EN 13501.

Cornice perimetrale Slim 5

Fascia perimetrale con funzione di assorbimento

delle dilatazioni del pavimento e isolamento

termoacustico delle pareti.

Nastro adesivo in carta

Nastro adesivo in carta per il fissaggio del

ripartitore di carico in fibra sintetica.

Curva aperta

Curva aperta Ø 17 in materiale plastico per

sostenere verticalmente i tubi in prossimità dei

collettori e proteggerli da eventuali urti.

Isocoll 160

Adesivo poliuretanico monocomponente

igroindurente flessibilizzato a bassa viscosità.

Esente da solventi, reagisce con l’umidità presente

nell’atmosfera formando una schiumatura finale

fine e contenuta.

MISURE

1000x600x4 mm

MISURE

5x50 mm

MISURE

50 m

MISURE

Ø 17 mm

MISURE

500 gr

CODICE

1202110

CODICE

1200050

CODICE

1202165

CODICE

1130517

CODICE

1111112

Suggerimenti per il computo materiali

Prodotti necessari

Fabbisogno

Pannello e-Dry

Superficie da coprire +10%

Tubo Multistrato Comfort Ø 16

Passo medio 15 cm. Lunghezza totale = superficie/0,066 [m2/m]

Cornice perimetrale Slim 5

1 metro ogni m

2

Ripartitore di carico Tech

Superficie da coprire +5%

Nastro adesivo in carta

2.7 m ogni m2

Curve di sostegno aperte Ø 17

N. 2 per circuito

Isocoll 160

1 flacone ogni 4 m2

Prodotti opzionali

Fabbisogno

Inibitor XR20

2% dell’INTERO contenuto d’acqua

Biocida XR40

1% dell’INTERO contenuto d’acqua

Collettori, testine, complementi e prodotti opzionali (da pag. 146).

Nota: il fabbisogno riportato in tabella è indicativo. Per la conferma attenersi al progetto esecutivo.

91
