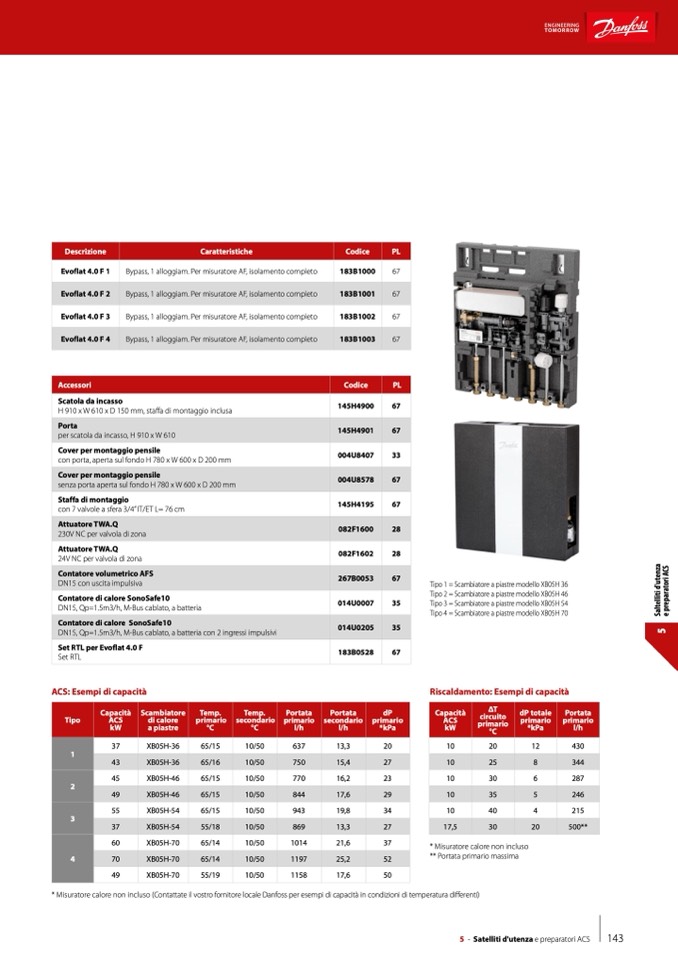

Descrizione
Caratteristiche
Codice
PL
Evoflat 4.0 F 1
Bypass, 1 alloggiam. Per misuratore AF, isolamento completo
183B1000
67
Evoflat 4.0 F 2
Bypass, 1 alloggiam. Per misuratore AF, isolamento completo
183B1001
67
Evoflat 4.0 F 3
Bypass, 1 alloggiam. Per misuratore AF, isolamento completo
183B1002
67
Evoflat 4.0 F 4
Bypass, 1 alloggiam. Per misuratore AF, isolamento completo
183B1003
67
Accessori
Codice
PL
Scatola da incasso
H 910 x W 610 x D 150 mm, staffa di montaggio inclusa
145H4900
67
Porta
per scatola da incasso, H 910 x W 610
145H4901
67
Cover per montaggio pensile
con porta, aperta sul fondo H 780 x W 600 x D 200 mm
004U8407
33
Cover per montaggio pensile
senza porta aperta sul fondo H 780 x W 600 x D 200 mm
004U8578
67
Staffa di montaggio
con 7 valvole a sfera 3/4” IT/ET L= 76 cm
145H4195
67
Attuatore TWA.Q
230V NC per valvola di zona
082F1600
28
Attuatore TWA.Q
24V NC per valvola di zona
082F1602
28
Contatore volumetrico AFS
DN15 con uscita impulsiva
267B0053
67
Contatore di calore SonoSafe10
DN15, Qp=1.5m3/h, M-Bus cablato, a batteria
014U0007
35
Contatore di calore SonoSafe10
DN15, Qp=1.5m3/h, M-Bus cablato, a batteria con 2 ingressi impulsivi
014U0205
35
Set RTL per Evoflat 4.0 F
Set RTL
183B0528
67
ACS: Esempi di capacità
Tipo 1 = Scambiatore a piastre modello XB05H 36
Tipo 2 = Scambiatore a piastre modello XB05H 46
Tipo 3 = Scambiatore a piastre modello XB05H 54
Tipo 4 = Scambiatore a piastre modello XB05H 70
Riscaldamento: Esempi di capacità
Tipo
Capacità
ACS
kW
Scambiatore
di calore
a piastre
Temp.
primario
°C
Temp.
secondario
°C
Portata
primario
l/h
Portata
secondario
l/h
dP
primario
*kPa
1
37
XB05H-36
65/15
10/50
637
13,3
20
43
XB05H-36
65/16
10/50
750
15,4
27
2
45
XB05H-46
65/15
10/50
770
16,2
23
49
XB05H-46
65/15
10/50
844
17,6
29
3
55
XB05H-54
65/15
10/50
943
19,8
34
37
XB05H-54
55/18
10/50
869
13,3
27
4
60
XB05H-70
65/14
10/50
1014
21,6
37
70
XB05H-70
65/14
10/50
1197
25,2
52
49
XB05H-70
55/19
10/50
1158
17,6
50
Capacità
ACS
kW
ΔT
circuito
primario
°C
dP totale
primario
*kPa
Portata
primario
l/h
10
20
12
430
10
25
8
344
10
30
6
287
10
35
5
246
10
40
4
215
17,5
30
20
500**
* Misuratore calore non incluso (Contattate il vostro fornitore locale Danfoss per esempi di capacità in condizioni di temperatura differenti)
* Misuratore calore non incluso
** Portata primario massima
