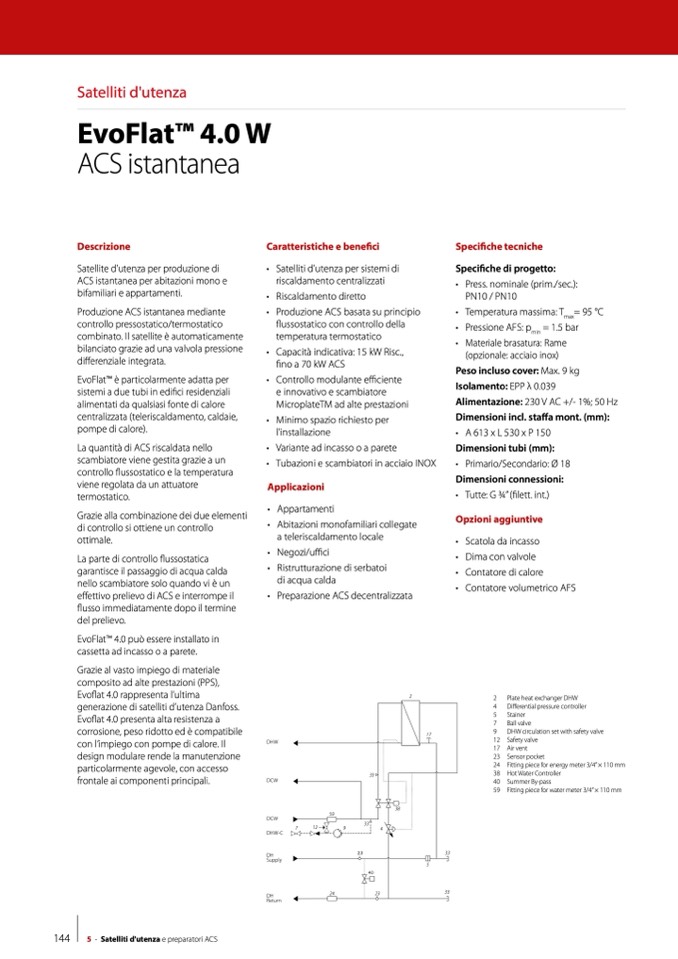

Satelliti d'utenza
EvoFlatTM 4.0 W
ACS istantanea
Descrizione
Satellite d'utenza per produzione di
ACS istantanea per abitazioni mono e
bifamiliari e appartamenti.
Produzione ACS istantanea mediante
controllo pressostatico/termostatico
combinato. Il satellite è automaticamente
bilanciato grazie ad una valvola pressione
differenziale integrata.
EvoFlatTM è particolarmente adatta per
sistemi a due tubi in edifici residenziali
alimentati da qualsiasi fonte di calore
centralizzata (teleriscaldamento, caldaie,
pompe di calore).
La quantità di ACS riscaldata nello
scambiatore viene gestita grazie a un
controllo flussostatico e la temperatura
viene regolata da un attuatore
termostatico.
Grazie alla combinazione dei due elementi
di controllo si ottiene un controllo
ottimale.
La parte di controllo flussostatica
garantisce il passaggio di acqua calda
nello scambiatore solo quando vi è un
effettivo prelievo di ACS e interrompe il
flusso immediatamente dopo il termine
del prelievo.
EvoFlatTM 4.0 può essere installato in
cassetta ad incasso o a parete.
Grazie al vasto impiego di materiale
composito ad alte prestazioni (PPS),
Evoflat 4.0 rappresenta l’ultima
generazione di satelliti d’utenza Danfoss.
Evoflat 4.0 presenta alta resistenza a
corrosione, peso ridotto ed è compatibile
con l’impiego con pompe di calore. Il
design modulare rende la manutenzione
particolarmente agevole, con accesso
frontale ai componenti principali.
Caratteristiche e benefici
• Satelliti d'utenza per sistemi di
riscaldamento centralizzati
• Riscaldamento diretto
• Produzione ACS basata su principio
flussostatico con controllo della
temperatura termostatico
• Capacità indicativa: 15 kW Risc.,
fino a 70 kW ACS
• Controllo modulante efficiente
e innovativo e scambiatore
MicroplateTM ad alte prestazioni
• Minimo spazio richiesto per
l'installazione
• Variante ad incasso o a parete
• Tubazioni e scambiatori in acciaio INOX
Specifiche tecniche
Specifiche di progetto:
• Press. nominale (prim./sec.):
PN10 / PN10
• Temperatura massima: T
max
= 95 °C
• Pressione AFS: p
min
= 1.5 bar
• Materiale brasatura: Rame
(opzionale: acciaio inox)
Peso incluso cover: Max. 9 kg
Isolamento: EPP λ 0.039
Alimentazione: 230 V AC +/- 1%; 50 Hz
Dimensioni incl. staffa mont. (mm):
• A 613 x L 530 x P 150
Dimensioni tubi (mm):
• Primario/Secondario: Ø 18
Dimensioni connessioni:
• Tutte: G 3⁄4” (filett. int.)
Opzioni aggiuntive
Applicazioni
• Appartamenti
• Abitazioni monofamiliari collegate
a teleriscaldamento locale
• Negozi/uffici
• Ristrutturazione di serbatoi
di acqua calda
• Preparazione ACS decentralizzata
•
•
•
•
Scatola da incasso
Dima con valvole
Contatore di calore
Contatore volumetrico AFS
2
Plate heat exchanger DHW
4
Differential pressure controller
5
Stainer
7
Ball valve
9
DHW circulation set with safety valve
12 Safety valve
17 Air vent
23 Sensor pocket
24 Fitting piece for energy meter 3/4” × 110 mm
38 Hot Water Controller
40 Summer By-pass
59 Fitting piece for water meter 3/4” × 110 mm
2
DHW
DCW
DCW
DHW-C
DH
Supply
DH
Return
33
38
7
12
9
33
4
59
33
5
24
23
33
144
