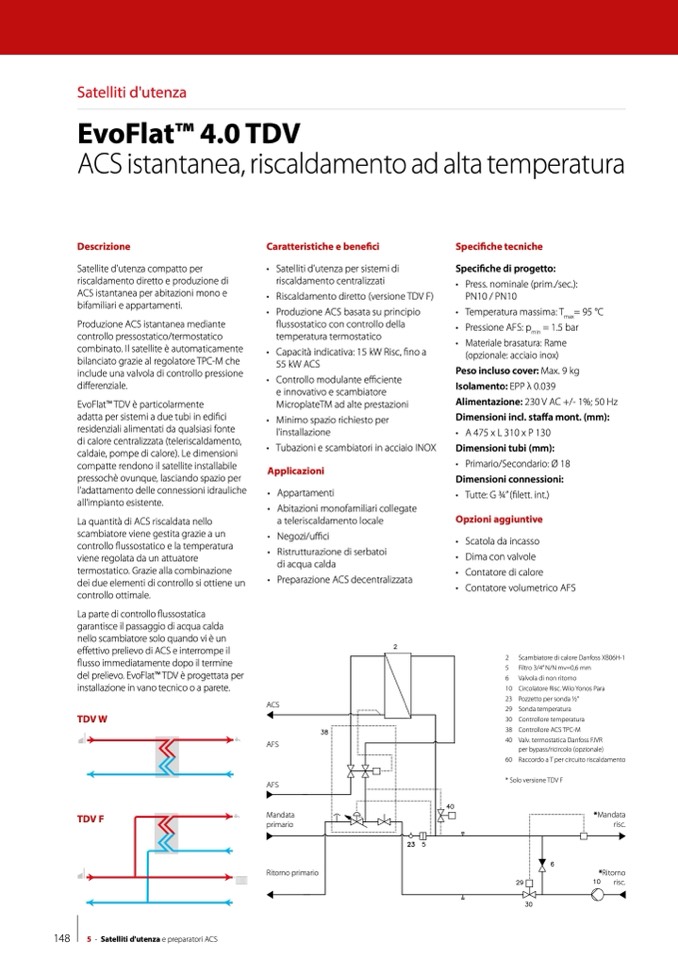

Satelliti d'utenza
EvoFlatTM 4.0 TDV
ACS istantanea, riscaldamento ad alta temperatura
Descrizione
Satellite d'utenza compatto per
riscaldamento diretto e produzione di
ACS istantanea per abitazioni mono e
bifamiliari e appartamenti.
Produzione ACS istantanea mediante
controllo pressostatico/termostatico
combinato. Il satellite è automaticamente
bilanciato grazie al regolatore TPC-M che
include una valvola di controllo pressione
differenziale.
EvoFlatTM TDV è particolarmente
adatta per sistemi a due tubi in edifici
residenziali alimentati da qualsiasi fonte
di calore centralizzata (teleriscaldamento,
caldaie, pompe di calore). Le dimensioni
compatte rendono il satellite installabile
pressochè ovunque, lasciando spazio per
l’adattamento delle connessioni idrauliche
all’impianto esistente.
Caratteristiche e benefici
• Satelliti d'utenza per sistemi di
riscaldamento centralizzati
• Riscaldamento diretto (versione TDV F)
• Produzione ACS basata su principio
flussostatico con controllo della
temperatura termostatico
• Capacità indicativa: 15 kW Risc, fino a
55 kW ACS
• Controllo modulante efficiente
e innovativo e scambiatore
MicroplateTM ad alte prestazioni
• Minimo spazio richiesto per
l'installazione
• Tubazioni e scambiatori in acciaio INOX
Applicazioni
• Appartamenti
• Abitazioni monofamiliari collegate
a teleriscaldamento locale
• Negozi/uffici
• Ristrutturazione di serbatoi
di acqua calda
• Preparazione ACS decentralizzata
ACS
AFS
AFS
Mandata
primario
Ritorno primario
Specifiche tecniche
Specifiche di progetto:
• Press. nominale (prim./sec.):
PN10 / PN10
• Temperatura massima: T
max
= 95 °C
• Pressione AFS: p
min
= 1.5 bar
• Materiale brasatura: Rame
(opzionale: acciaio inox)
Peso incluso cover: Max. 9 kg
Isolamento: EPP λ 0.039
Alimentazione: 230 V AC +/- 1%; 50 Hz
Dimensioni incl. staffa mont. (mm):
• A 475 x L 310 x P 130
Dimensioni tubi (mm):
• Primario/Secondario: Ø 18
Dimensioni connessioni:
• Tutte: G 3⁄4” (filett. int.)
Opzioni aggiuntive
La quantità di ACS riscaldata nello
scambiatore viene gestita grazie a un
controllo flussostatico e la temperatura
viene regolata da un attuatore
termostatico. Grazie alla combinazione
dei due elementi di controllo si ottiene un
controllo ottimale.
La parte di controllo flussostatica
garantisce il passaggio di acqua calda
nello scambiatore solo quando vi è un
effettivo prelievo di ACS e interrompe il
flusso immediatamente dopo il termine
del prelievo. EvoFlatTM TDV è progettata per
installazione in vano tecnico o a parete.
TDV W
TDV F
•
•
•
•
Scatola da incasso
Dima con valvole
Contatore di calore
Contatore volumetrico AFS
2 Scambiatore di calore Danfoss XB06H-1
5 Filtro 3/4” N/N mv=0,6 mm
6 Valvola di non ritorno
10 Circolatore Risc. Wilo Yonos Para
23 Pozzetto per sonda 1⁄2”
29 Sonda temperatura
30 Controllore temperatura
38 Controllore ACS TPC-M
40 Valv. termostatica Danfoss FJVR
per bypass/ricircolo (opzionale)
60 Raccordo a T per circuito riscaldamento
* Solo versione TDV F
*Mandata
risc.
*Ritorno
risc.
148
5 - Satelliti d'utenza e preparatori ACS
