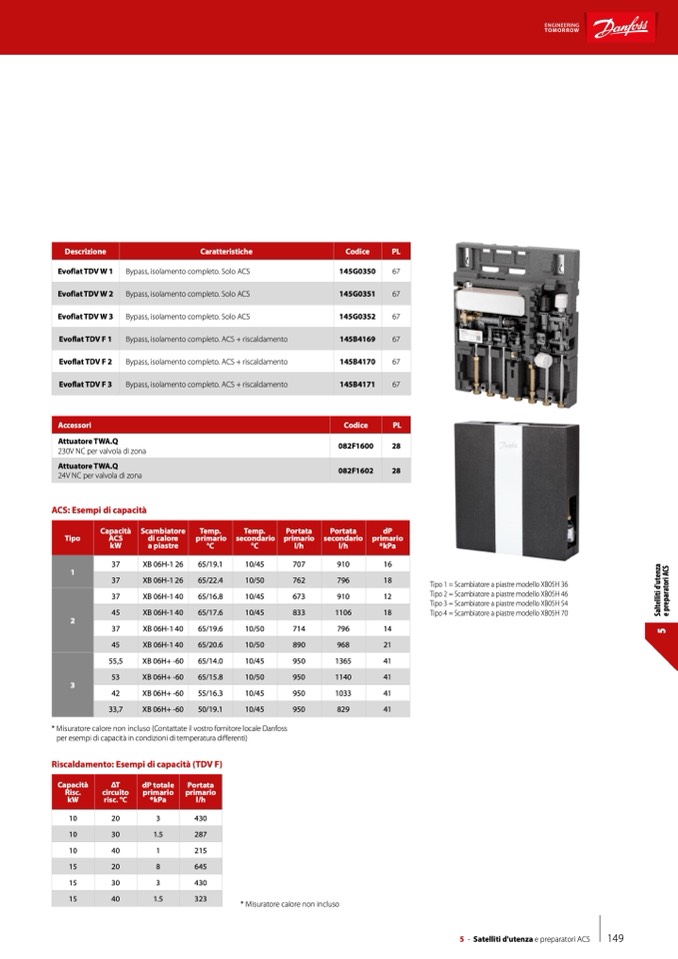

Descrizione
Caratteristiche
Codice
PL
Evoflat TDV W 1
Bypass, isolamento completo. Solo ACS
145G0350
67
Evoflat TDV W 2
Bypass, isolamento completo. Solo ACS
145G0351
67
Evoflat TDV W 3
Bypass, isolamento completo. Solo ACS
145G0352
67
Evoflat TDV F 1
Bypass, isolamento completo. ACS + riscaldamento
145B4169
67
Evoflat TDV F 2
Bypass, isolamento completo. ACS + riscaldamento
145B4170
67
Evoflat TDV F 3
Bypass, isolamento completo. ACS + riscaldamento
145B4171
67
Accessori
Codice
PL
Attuatore TWA.Q
230V NC per valvola di zona
082F1600
28
Attuatore TWA.Q
24V NC per valvola di zona
082F1602
28
ACS: Esempi di capacità
Tipo
Capacità
ACS
kW
Scambiatore
di calore
a piastre
Temp.
primario
°C
Temp.
secondario
°C
Portata
primario
l/h
Portata
secondario
l/h
dP
primario
*kPa
1
37
XB 06H-1 26
65/19.1
10/45
707
910
16
37
XB 06H-1 26
65/22.4
10/50
762
796
18
2
37
XB 06H-1 40
65/16.8
10/45
673
910
12
45
XB 06H-1 40
65/17.6
10/45
833
1106
18
37
XB 06H-1 40
65/19.6
10/50
714
796
14
45
XB 06H-1 40
65/20.6
10/50
890
968
21
3
55,5
XB 06H+ -60
65/14.0
10/45
950
1365
41
53
XB 06H+ -60
65/15.8
10/50
950
1140
41
42
XB 06H+ -60
55/16.3
10/45
950
1033
41
33,7
XB 06H+ -60
50/19.1
10/45
950
829
41
Tipo 1 = Scambiatore a piastre modello XB05H 36
Tipo 2 = Scambiatore a piastre modello XB05H 46
Tipo 3 = Scambiatore a piastre modello XB05H 54
Tipo 4 = Scambiatore a piastre modello XB05H 70
* Misuratore calore non incluso (Contattate il vostro fornitore locale Danfoss
per esempi di capacità in condizioni di temperatura differenti)
Riscaldamento: Esempi di capacità (TDV F)
Capacità
Risc.
kW
ΔT
circuito
risc. °C
dP totale
primario
*kPa
Portata
primario
l/h
10
20
3
430
10
30
1.5
287
10
40
1
215
15
20
8
645
15
30
3
430
15
40
1.5
323
* Misuratore calore non incluso
5 - Satelliti d'utenza e preparatori ACS
149
