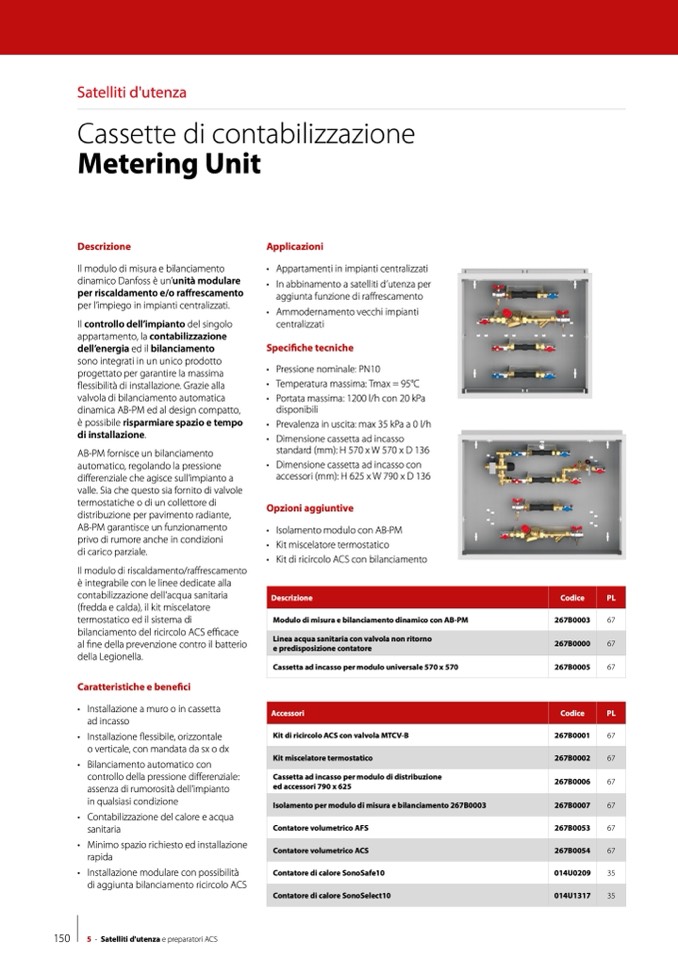

Satelliti d'utenza
Cassette di contabilizzazione
Metering Unit
Descrizione
Il modulo di misura e bilanciamento
dinamico Danfoss è un’unità modulare
per riscaldamento e/o raffrescamento
per l’impiego in impianti centralizzati.
Il controllo dell’impianto del singolo
appartamento, la contabilizzazione
dell’energia ed il bilanciamento
sono integrati in un unico prodotto
progettato per garantire la massima
flessibilità di installazione. Grazie alla
valvola di bilanciamento automatica
dinamica AB-PM ed al design compatto,
è possibile risparmiare spazio e tempo
di installazione.
AB-PM fornisce un bilanciamento
automatico, regolando la pressione
differenziale che agisce sull’impianto a
valle. Sia che questo sia fornito di valvole
termostatiche o di un collettore di
distribuzione per pavimento radiante,
AB-PM garantisce un funzionamento
privo di rumore anche in condizioni
di carico parziale.
Il modulo di riscaldamento/raffrescamento
è integrabile con le linee dedicate alla
contabilizzazione dell’acqua sanitaria
(fredda e calda), il kit miscelatore
termostatico ed il sistema di
bilanciamento del ricircolo ACS efficace
al fine della prevenzione contro il batterio
della Legionella.
Caratteristiche e benefici
Applicazioni
• Appartamenti in impianti centralizzati
• In abbinamento a satelliti d’utenza per
aggiunta funzione di raffrescamento
• Ammodernamento vecchi impianti
centralizzati
Specifiche tecniche
• Pressione nominale: PN10
• Temperatura massima: Tmax = 95°C
• Portata massima: 1200 l/h con 20 kPa
disponibili
• Prevalenza in uscita: max 35 kPa a 0 l/h
• Dimensione cassetta ad incasso
standard (mm): H 570 x W 570 x D 136
• Dimensione cassetta ad incasso con
accessori (mm): H 625 x W 790 x D 136
Opzioni aggiuntive
• Isolamento modulo con AB-PM
• Kit miscelatore termostatico
• Kit di ricircolo ACS con bilanciamento
Descrizione
Codice
PL
Modulo di misura e bilanciamento dinamico con AB-PM
267B0003
67
Linea acqua sanitaria con valvola non ritorno
e predisposizione contatore
267B0000
67
Cassetta ad incasso per modulo universale 570 x 570
267B0005
67
Accessori
Codice
PL
Kit di ricircolo ACS con valvola MTCV-B
267B0001
67
Kit miscelatore termostatico
267B0002
67
Cassetta ad incasso per modulo di distribuzione
ed accessori 790 x 625
267B0006
67
Isolamento per modulo di misura e bilanciamento 267B0003
267B0007
67
Contatore volumetrico AFS
267B0053
67
Contatore volumetrico ACS
267B0054
67
Contatore di calore SonoSafe10
014U0209
35
Contatore di calore SonoSelect10
014U1317
35
•
•
•
•
•
•
Installazione a muro o in cassetta
ad incasso
Installazione flessibile, orizzontale
o verticale, con mandata da sx o dx
Bilanciamento automatico con
controllo della pressione differenziale:
assenza di rumorosità dell’impianto
in qualsiasi condizione
Contabilizzazione del calore e acqua
sanitaria
Minimo spazio richiesto ed installazione
rapida
Installazione modulare con possibilità
di aggiunta bilanciamento ricircolo ACS
150
5 - Satelliti d'utenza e preparatori ACS
