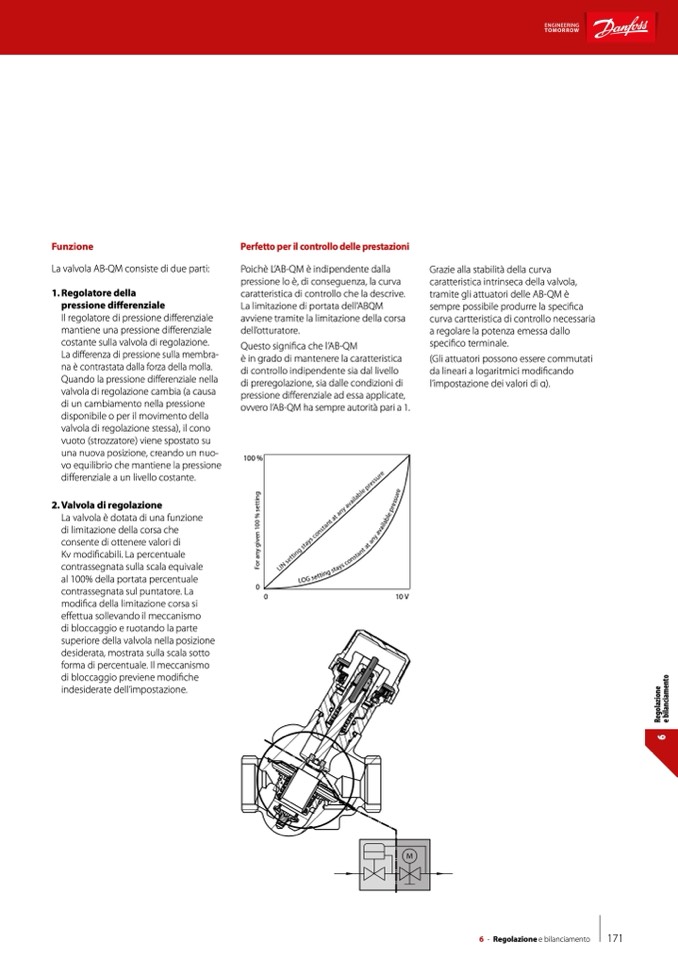

Funzione
La valvola AB-QM consiste di due parti:
1. Regolatore della
pressione differenziale
Il regolatore di pressione differenziale
mantiene una pressione differenziale
costante sulla valvola di regolazione.
La differenza di pressione sulla membra-
na è contrastata dalla forza della molla.
Quando la pressione differenziale nella
valvola di regolazione cambia (a causa
di un cambiamento nella pressione
disponibile o per il movimento della
valvola di regolazione stessa), il cono
vuoto (strozzatore) viene spostato su
una nuova posizione, creando un nuo-
vo equilibrio che mantiene la pressione
differenziale a un livello costante.
2. Valvola di regolazione
La valvola è dotata di una funzione
di limitazione della corsa che
consente di ottenere valori di
Kv modificabili. La percentuale
contrassegnata sulla scala equivale
al 100% della portata percentuale
contrassegnata sul puntatore. La
modifica della limitazione corsa si
effettua sollevando il meccanismo
di bloccaggio e ruotando la parte
superiore della valvola nella posizione
desiderata, mostrata sulla scala sotto
forma di percentuale. Il meccanismo
di bloccaggio previene modifiche
indesiderate dell’impostazione.
Perfetto per il controllo delle prestazioni
Poichè L’AB-QM è indipendente dalla
pressione lo è, di conseguenza, la curva
caratteristica di controllo che la descrive.
La limitazione di portata dell’ABQM
avviene tramite la limitazione della corsa
dell’otturatore.
Questo significa che l’AB-QM
è in grado di mantenere la caratteristica
di controllo indipendente sia dal livello
di preregolazione, sia dalle condizioni di
pressione differenziale ad essa applicate,
ovvero l’AB-QM ha sempre autorità pari a 1.
100 %
0
0
10 V
Grazie alla stabilità della curva
caratteristica intrinseca della valvola,
tramite gli attuatori delle AB-QM è
sempre possibile produrre la specifica
curva cartteristica di controllo necessaria
a regolare la potenza emessa dallo
specifico terminale.
(Gli attuatori possono essere commutati
da lineari a logaritmici modificando
l’impostazione dei valori di α).
e
r
u
s
s
e
r
p
e
l
b
a
i
l
a
v
a
y
n
a
t
a
t
n
a
t
s
n
o
c
s
y
a
t
LIN setting stays constant at any available pressure
s
g
n
i
t
t
e
s
G
O
L
6
R
e
g
o
l
a
z
i
o
n
e
e
b
i
l
a
n
c
i
a
m
e
n
t
o
F
o
r
a
n
y
g
i
v
e
n
1
0
0
%
s
e
t
t
i
n
g
6 - Regolazione e bilanciamento
