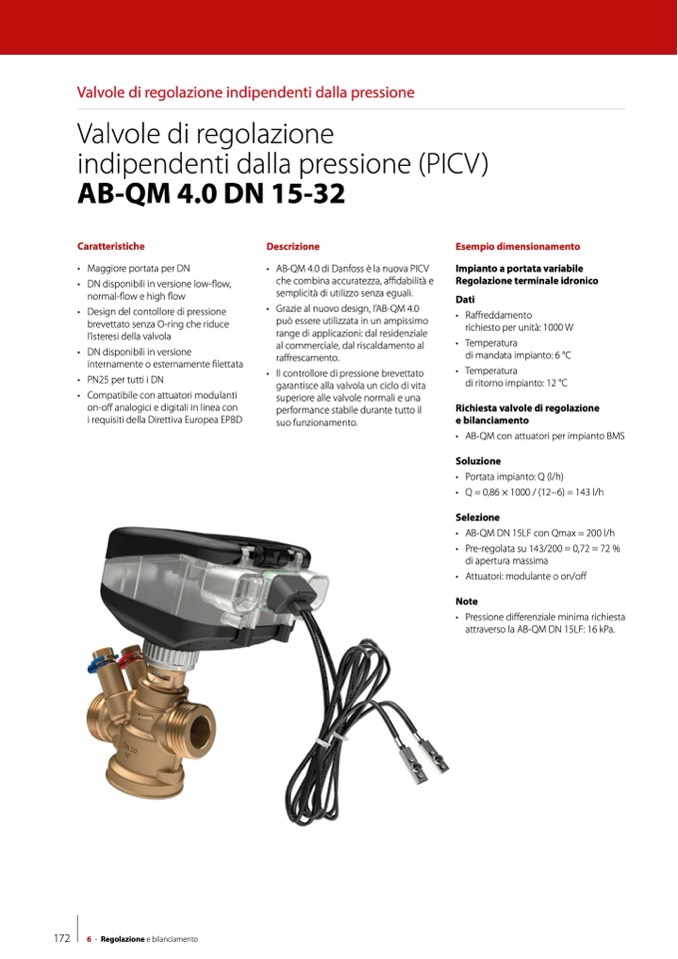

Valvole di regolazione indipendenti dalla pressione

Valvole di regolazione

indipendenti dalla pressione (PICV)

AB-QM 4.0 DN 15-32

Caratteristiche

Descrizione

• AB-QM 4.0 di Danfoss è la nuova PICV

che combina accuratezza, affidabilità e

semplicità di utilizzo senza eguali.

• Grazie al nuovo design, l’AB-QM 4.0

può essere utilizzata in un ampissimo

range di applicazioni: dal residenziale

al commerciale, dal riscaldamento al

raffrescamento.

• Il controllore di pressione brevettato

garantisce alla valvola un ciclo di vita

superiore alle valvole normali e una

performance stabile durante tutto il

suo funzionamento.

Esempio dimensionamento

Impianto a portata variabile

Regolazione terminale idronico

Dati

• Raffreddamento

richiesto per unità: 1000 W

• Temperatura

di mandata impianto: 6 °C

• Temperatura

di ritorno impianto: 12 °C

Richiesta valvole di regolazione

e bilanciamento

• AB-QM con attuatori per impianto BMS

Soluzione

• Portata impianto: Q (l/h)

• Q = 0,86 × 1000 / (12−6) = 143 l/h

Selezione

• AB-QM DN 15LF con Qmax = 200 l/h

• Pre-regolata su 143/200 = 0,72 = 72 %

di apertura massima

• Attuatori: modulante o on/off

Note

• Pressione differenziale minima richiesta

attraverso la AB-QM DN 15LF: 16 kPa.

•

•

•

•

•

•

Maggiore portata per DN

DN disponibili in versione low-flow,

normal-flow e high flow

Design del contollore di pressione

brevettato senza O-ring che riduce

l’isteresi della valvola

DN disponibili in versione

internamente o esternamente filettata

PN25 per tutti i DN

Compatibile con attuatori modulanti

on-off analogici e digitali in linea con

i requisiti della Direttiva Europea EPBD
