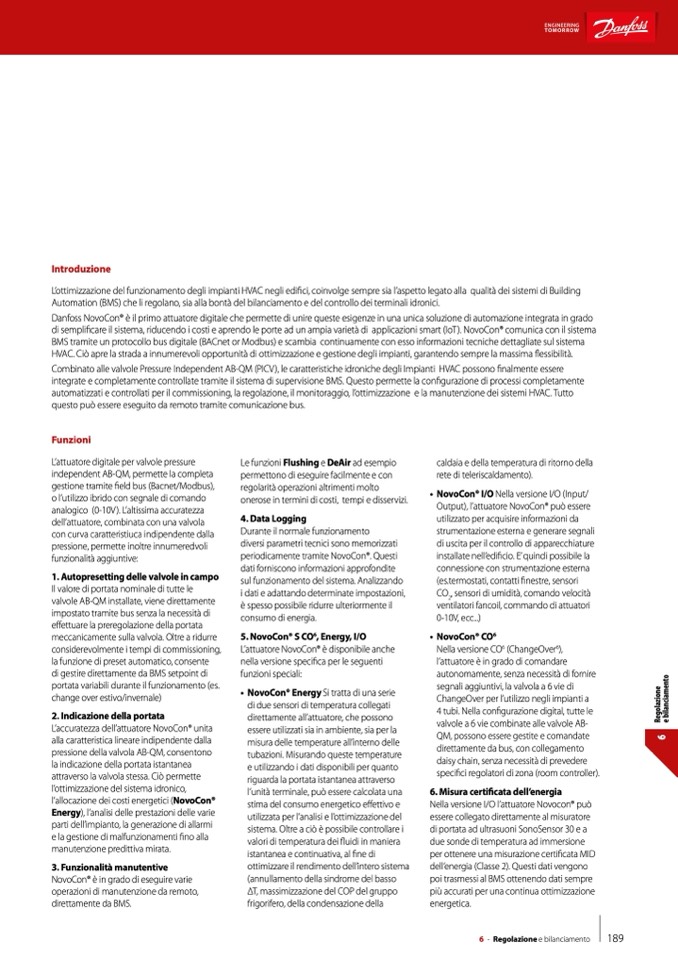

Introduzione
L’ottimizzazione del funzionamento degli impianti HVAC negli edifici, coinvolge sempre sia l’aspetto legato alla qualit
à dei sistemi di Building
Automation (BMS) che li regolano, sia alla bontà del bilanciamento e del controllo dei terminali idronici.
Danfoss NovoCon® è il primo attuatore digitale che permette di unire queste esigenze in una unica soluzione di automazione integrata in grado
di semplificare il sistema, riducendo i costi e aprendo le porte ad un ampia variet
à di applicazioni smart (IoT). NovoCon® comunica con il sistema
BMS tramite un protocollo bus digitale (BACnet or Modbus) e scambia continuamente con esso informazioni tecniche dettagliate sul sistema
HVAC. Ciò apre la strada a innumerevoli opportunità di ottimizzazione e gestione degli impianti, garantendo sempre la massima
flessibilità.
Combinato alle valvole Pressure Independent AB-QM (PICV), le caratteristiche idroniche degli Impianti HVAC possono finalmente essere
integrate e completamente controllate tramite il sistema di supervisione BMS. Questo permette la configurazione di processi completamente
automatizzati e controllati per il commissioning, la regolazione, il monitoraggio, l’ottimizzazione e la manutenzione dei sistemi HVAC. Tutto
questo può essere eseguito da remoto tramite comunicazione bus.
Funzioni
L’attuatore digitale per valvole pressure
independent AB-QM, permette la completa
gestione tramite field bus (Bacnet/Modbus),
o l’utilizzo ibrido con segnale di comando
analogico (0-10V). L’altissima accuratezza
dell’attuatore, combinata con una valvola
con curva caratteristiuca indipendente dalla
pressione, permette inoltre innumeredvoli
funzionalità aggiuntive:
1. Autopresetting delle valvole in campo
Il valore di portata nominale di tutte le
valvole AB-QM installate, viene direttamente
impostato tramite bus senza la necessità di
effettuare la preregolazione della portata
meccanicamente sulla valvola. Oltre a ridurre
considerevolmente i tempi di commissioning,
la funzione di preset automatico, consente
di gestire direttamente da BMS setpoint di
portata variabili durante il funzionamento (es.
change over estivo/invernale)
2. Indicazione della portata
L’accuratezza dell’attuatore NovoCon® unita
alla caratteristica lineare indipendente dalla
pressione della valvola AB-QM, consentono
la indicazione della portata istantanea
attraverso la valvola stessa. Ciò permette
l’ottimizzazione del sistema idronico,
l’allocazione dei costi energetici (NovoCon®
Energy), l’analisi delle prestazioni delle varie
parti dell’impianto, la generazione di allarmi
e la gestione di malfunzionamenti fino alla
manutenzione predittiva mirata.
3. Funzionalità manutentive
NovoCon® è in grado di eseguire varie
operazioni di manutenzione da remoto,
direttamente da BMS.
Le funzioni Flushing e DeAir ad esempio
permettono di eseguire facilmente e con
regolarità operazioni altrimenti molto
onerose in termini di costi, tempi e disservizi.
4. Data Logging
Durante il normale funzionamento
diversi parametri tecnici sono memorizzati
periodicamente tramite NovoCon®. Questi
dati forniscono informazioni approfondite
sul funzionamento del sistema. Analizzando
i dati e adattando determinate impostazioni,
è spesso possibile ridurre ulteriormente il
consumo di energia.
5. NovoCon® S CO
6
, Energy, I/O
L’attuatore NovoCon® è disponibile anche
nella versione specifica per le seguenti
funzioni speciali:
• NovoCon®EnergySitrattadiunaserie
di due sensori di temperatura collegati
direttamente all’attuatore, che possono
essere utilizzati sia in ambiente, sia per la
misura delle temperature all’interno delle
tubazioni. Misurando queste temperature
e utilizzando i dati disponibili per quanto
riguarda la portata istantanea attraverso
l’unità terminale, può essere calcolata una
stima del consumo energetico effettivo e
utilizzata per l’analisi e l’ottimizzazione del
sistema. Oltre a ciò è possibile controllare i
valori di temperatura dei fluidi in maniera
istantanea e continuativa, al fine di
ottimizzare il rendimento dell’intero sistema
(annullamento della sindrome del basso
ΔT, massimizzazione del COP del gruppo
frigorifero, della condensazione della
caldaia e della temperatura di ritorno della
rete di teleriscaldamento).
• NovoCon®I/ONellaversioneI/O(Input/
Output), l’attuatore NovoCon® può essere
utilizzato per acquisire informazioni da
strumentazione esterna e generare segnali
di uscita per il controllo di apparecchiature
installate nell’edificio. E’ quindi possibile la
connessione con strumentazione esterna
(es.termostati, contatti finestre, sensori
CO
2
, sensori di umidità, comando velocità
ventilatori fancoil, commando di attuatori
0-10V, ecc...)
• NovoCon® CO
6
Nella versione CO
6
(ChangeOver
6
),
l’attuatore è in grado di comandare
autonomamente, senza necessità di fornire
segnali aggiuntivi, la valvola a 6 vie di
ChangeOver per l’utilizzo negli impianti a
4 tubi. Nella configurazione digital, tutte le
valvole a 6 vie combinate alle valvole AB-
QM, possono essere gestite e comandate
direttamente da bus, con collegamento
daisy chain, senza necessità di prevedere
specifici regolatori di zona (room controller).
6. Misura certificata dell’energia
Nella versione I/O l’attuatore Novocon® può
essere collegato direttamente al misuratore
di portata ad ultrasuoni SonoSensor 30 e a
due sonde di temperatura ad immersione
per ottenere una misurazione certificata MID
dell’energia (Classe 2). Questi dati vengono
poi trasmessi al BMS ottenendo dati sempre
più accurati per una continua ottimizzazione
energetica.
